Blíží se léto a možná hledáte zajímavý projekt, který byste si mohli přes prázdniny vyrobit.
Projekt, který můžete použít při vašem bastlení, je právě tento – Elektronická zátěž.
K čemu elektronická zátěž slouží? Stavíte-li zdroj nebo regulátor, hodí se vám zátěž. Zdroj/regulátor zatížíte přesně známou hodnotou. Lepší zátěže umí i velmi rychlé skoky v odběru a tak si můžete ověřit, jak se váš regulátor (regulační smyčka) chová.

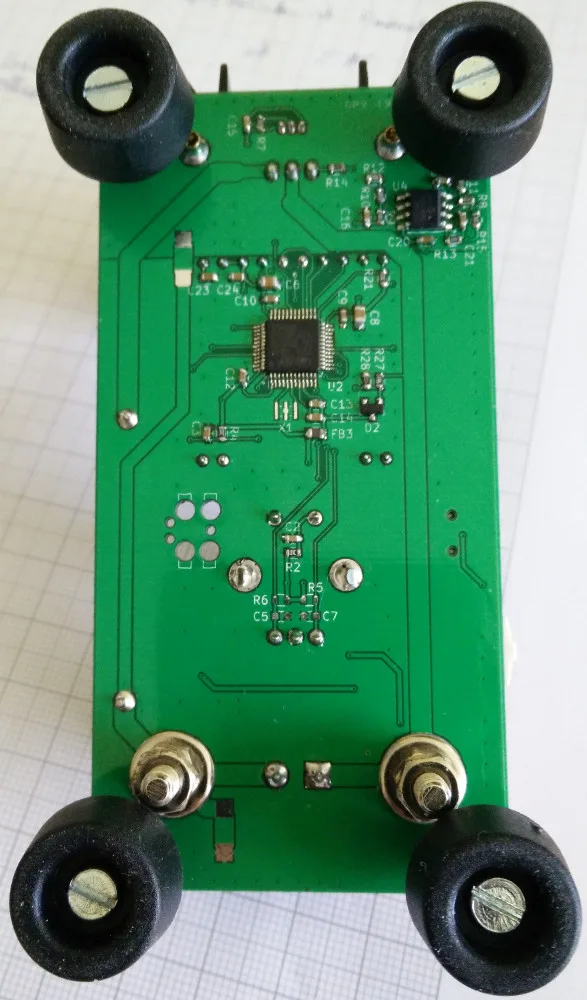

Základem tohoto projektu je mikrokontrolér STM32 (STM32F072C8), který ovládá operační zesilovač a ten ovládá výkonnový tranzistor na kterém se právě „pálí“ výkon.

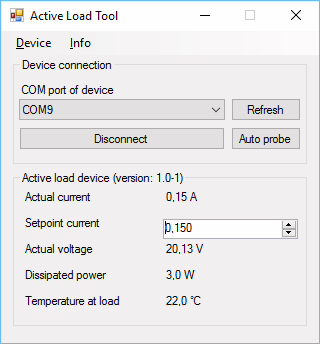

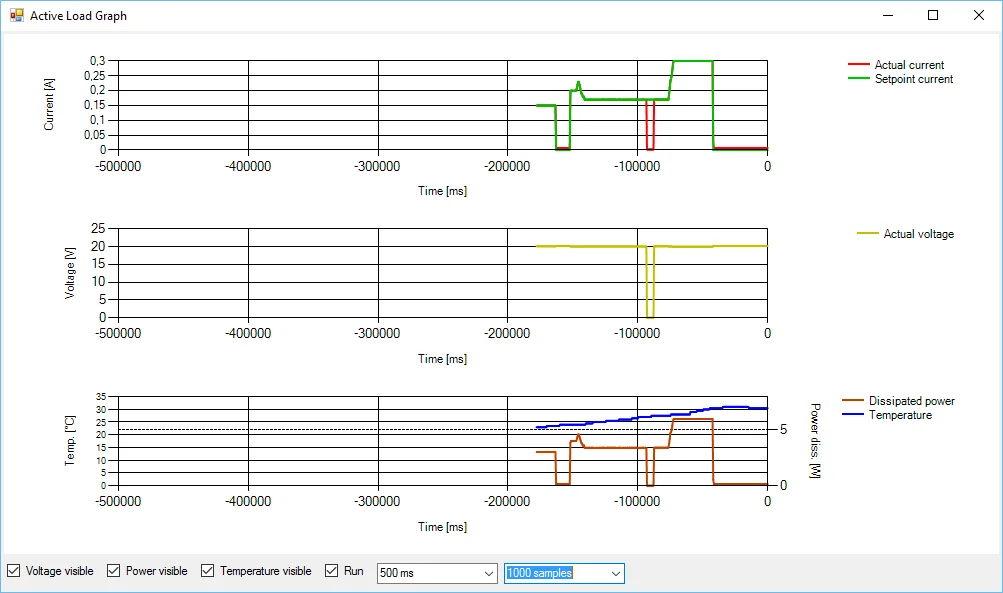

Mikrokontrolér obsahuje USB rozhraní přes které můžete zátěž ovládat. Pro jednodušší a rychlejší regulaci obsahuje zařízení i enkodér, kterým nastavujete odběr. Základní údaje vidíte na displeji.
Napájecí napětí elektronické zátěže je od 3.3V až do 40V, desku můžete napájet i přes USB.
Trvalý výkon je až 12W (při pokojové teplotě) a odběr může být až 3A.
Elektronická zátěž obsahuje několik ochran před zničením – hlídání teploty, napětí a proudu.
Detailní popis projektu najdete na domovské stránce, projekt samotný se všemi podklady pak na githubu.
