FireBeetle Board-ESP32 Projects – Noste zapalovač vždy s sebou

Níže uvedený článek je článek přeložený ze stránek dfrobot.com.

Pro kuřáka je vždy velmi kruté ztratit zapalovač. Dřív jsem si pomyslel, jak úžasné by bylo, mít zapalovač, který by bylo možné nosit. Tak se tomu teď stane.

Z obrázku lze poznat, že je celkem veliký, ale i tak se mi líbí! Stylový zapalovač je atraktivní a je odlišný od klasických zapalovačů. Ke vznícení totiž dojde pomocí obloukového výboje a plamínek je ovládaný dotykovým tlačítkem. Dotykové tlačítko používá funkci dotyku od samotného GPIO FireBeetle Board-ESP32.

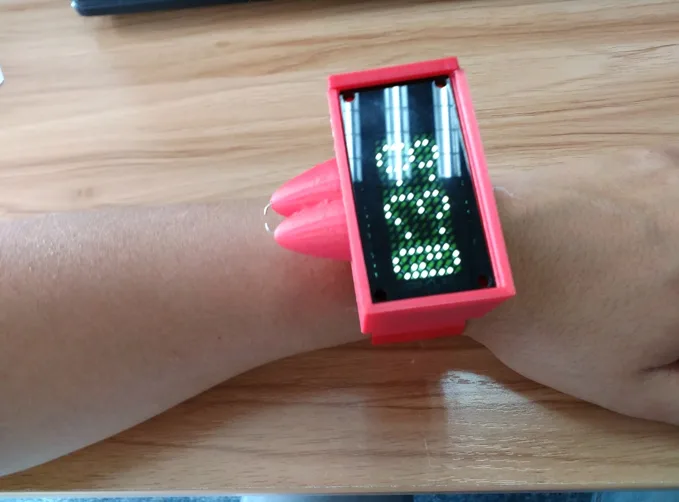

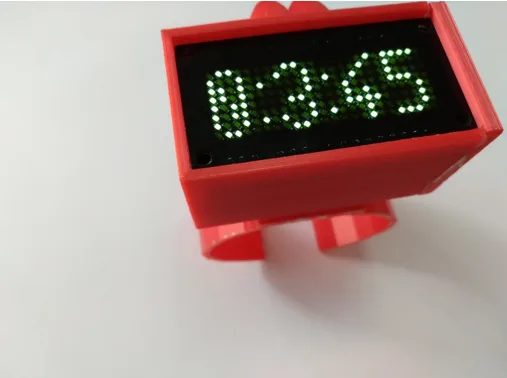

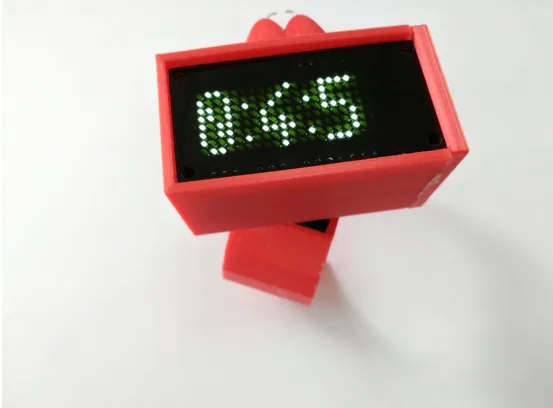

A co víc, jsou to i hodinky!

Potřebné součástky

1x Vysokonapěťová posilovací cívka na oblouk zapalovače

1x NPN trioda

1x Rezistor 51 

1x Rezistor 1 k

1x 1N4007 dioda

1x silná trioda

1x ESP32 WiFi a bluetooth modul

1x FireBeetle Covers-Proto Board

1x FireBeetle Covers-24×8 LED matice

1x 3,7 V lithiová baterie

Zapojení součástek

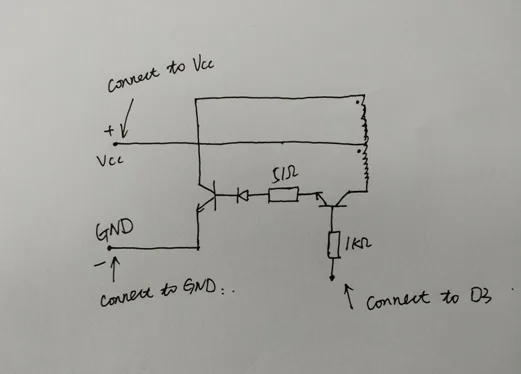

Schéma je zobrazeno níže:

Pájejte součástky k FireBeetle Covers-Proto desce podle schématu a připojte drátem kontrolní pin pro zapalovač do D3 FireBeetlu Cover-Proto. Také to můžete připojit přímo na pin D3 do desky Fire Beetlu ESP32, protože série desek FireBeetle má skvělou kompatibilitu! Připojte Ucc na Ucc (Covers-Proto deska), GND na GND (FireBeetle Covers-Proto deska).

P.S. Omlouvám se, pokud je obrázek se zapojením nesrozumitelný.

1. Připojení dotykových periferií

FireBeetle Board-ESP32 má sám o sobě dotykové funkce a já jsem si vybral pro zapojení T3 (A4) a T5 (MCLK/IO12). (Jestli jste zmateni z označení pinů, uživatelský manuál FireBeetle Board-ESP32 vám může pomoci.)

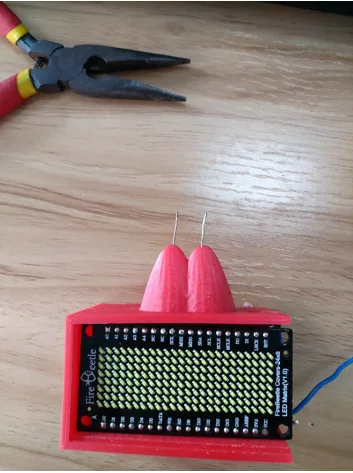

2. Připojování LED světel na desku FireBeetle Board-ESP32 a pájení součástek, jak je zobrazeno níže.

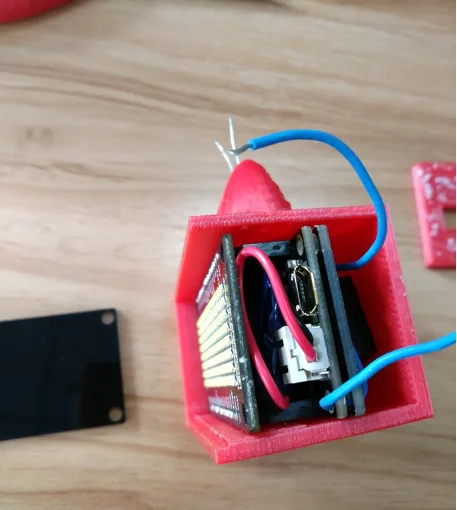

K zapojování. Spojil jsem piny a dal mezi ně lithiovou baterku. Pouzdro je vytisknuté na Overlord 3D tiskárně (pro zdrojovou dokumentaci klikněte sem ).

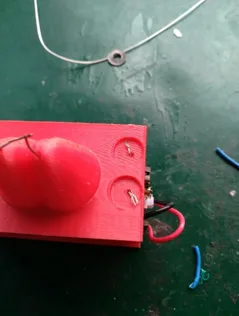

Nejprve by se měly dát dráty, citlivé na dotek, skrz spodní konstrukční díry, jak je vidět níže.

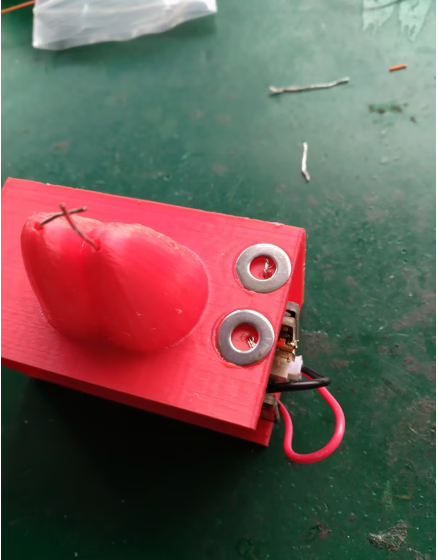

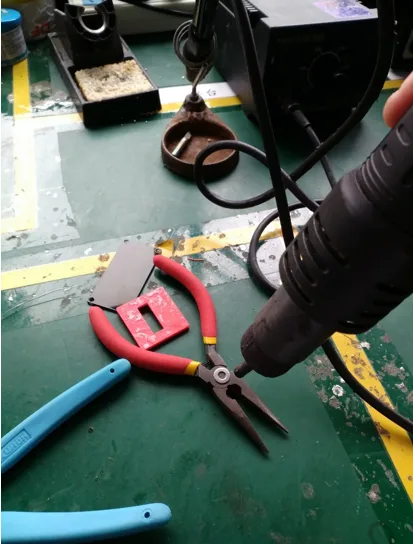

Za druhé, šrouby a podložky se ohřejí horkovzdušnou pistolí, aby se lépe připevnily k pouzdru (toto je dotykové tlačítko).

Pozor:

Nedotýkejte se rukou podložky. Připevněte podložku na pouzdro a zajistěte propojení podložek a drátů.

Pozor: Dráty vysokonapěťové cívky by měly jít skrz pouzdro.

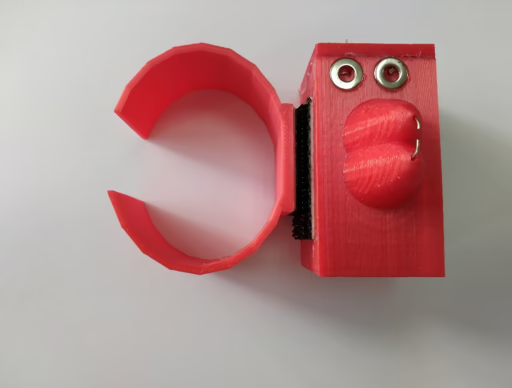

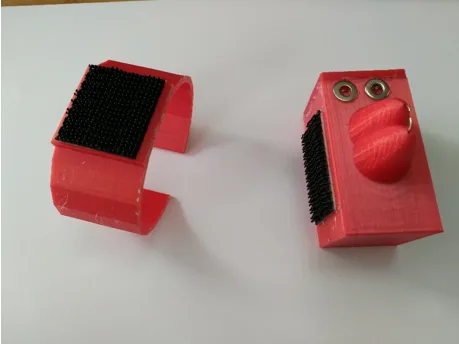

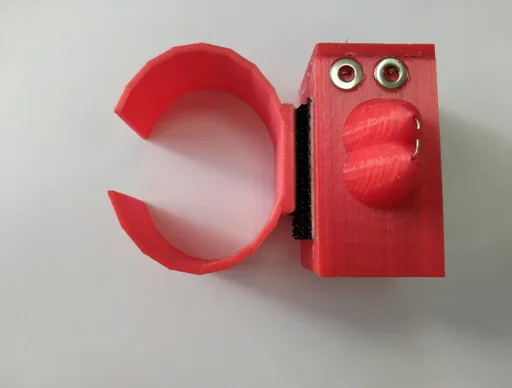

Za třetí, zpevněte celé pouzdro tavným lepidlem. Spojení náramku se zapalovačem lze vyřešit pomocí suchého zipu, jak je vidět níže.

Za čtvrté, stáhněte si program pro zapalovač. Klikněte sem pro stáhnutí zdrojového kódu.

Konečně hotovo!

Originální článek je zde.
