Fotogalerie a parametry: Banana Pi NB-IoT Modul

Sinovoip, známý výrobou jednodeskových počítačů Banana Pi, zveřejnil další fotografie připravovaného IoT modulu využívající síť NB-IoT (NarrowBand, úzkopásmový internet věcí). Tuto síť například používá v testovacím režimu (2017) operátor Vodafone.
NB-IoT je standard Low Power Wide Area Network (LPWAN) určený pro komunikací jednotlivých zařízení v IoT (Internet of Things) síti.

BPI-BC95 NB-IOT obsahuje mikrokontrolér STM8L152 – low power MCU. Nahrávání kódu probíhá skrze SWD.

NB-IOT obsahuje senzory teploty/vlhkosti (Si7021) a tlaku(BMP085).

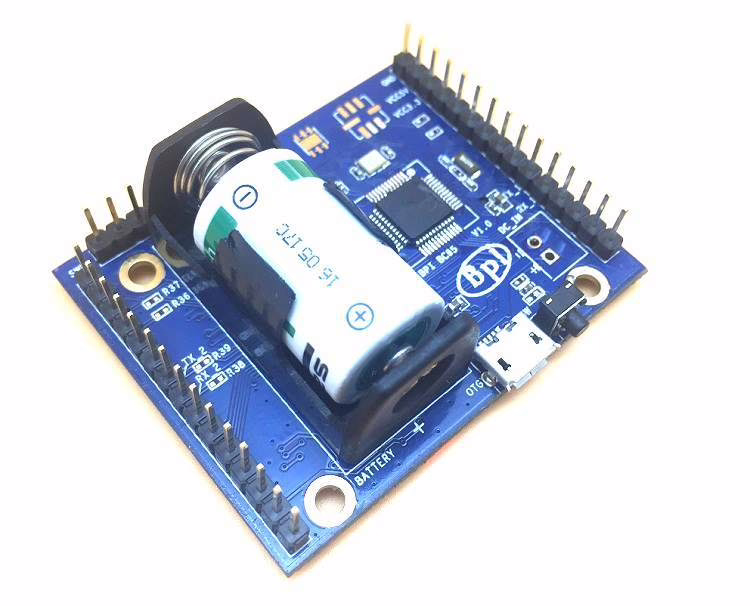

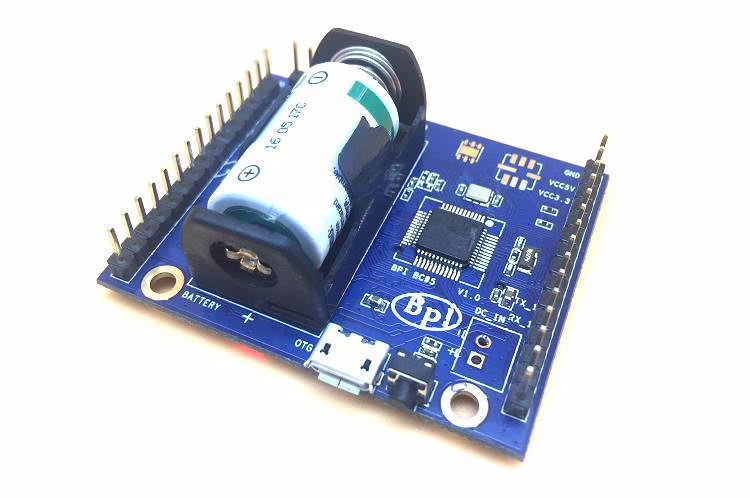

Na desce dále naleznete microUSB, RGB LED, konektor pro externí anténu a také konektor pro baterii.

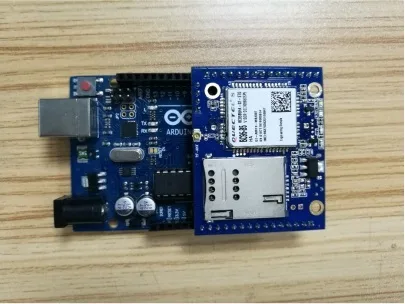

Rozměry desky (53 X 43 mm) a konektory jsou vhodné pro zasazení do desky Arduino s konektory Uno Rev. 3.

Spotřeba ve stop módu je méně než 20uA.

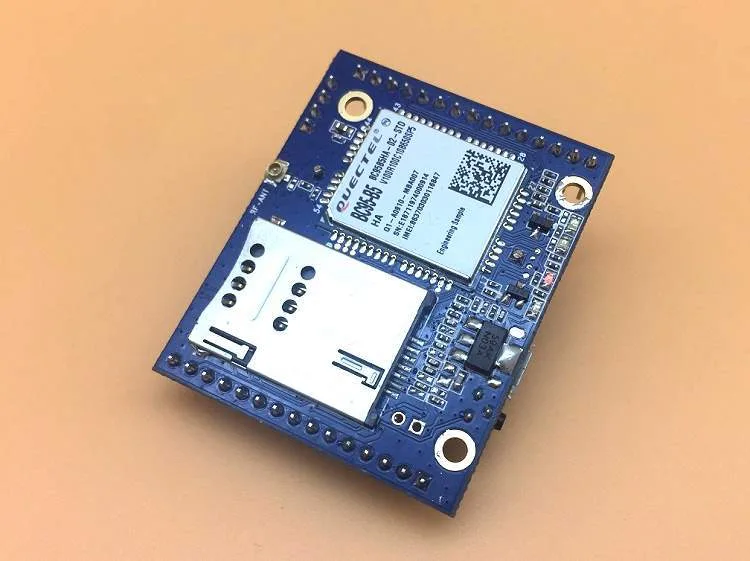

Modul využívá modulu od firmy Quectel BC95-SL.
Specifikace Quectel BC95:

Napájecí napětí: 3 – 4.2V

Rychlost přenosu: až 100kb/s

Pásmo: 900MHz (B8)

Periférie: SIM, 2x UART, ADC, anténa

http://forum.banana-pi.org/t/bpi-nb-iot-development-board-also-can-use-with-arduino/3026

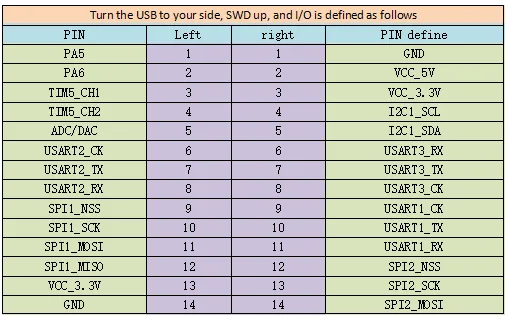

Pinout:
