LGT8F328P – jak rozchodit klon ATmega328 v Arduino IDE. A funguje to vůbec?

Jiří Janovec mi poslal článek o mikrokontroléru LGT8F328P – klonu ATmega328 s vylepšenými parametry v katalogovém listu. Jiří nainstaloval podporu do Arduino a vyzkoušel tam hned několik projektů.

Přesně označení desky je BTE18-04 LGT8F328P, LQFP32 miniEVB z www.betemcu.cn.

Informace čerpal zejména z https://github.com/dbuezas/lgt8fx.

Arduino IDE

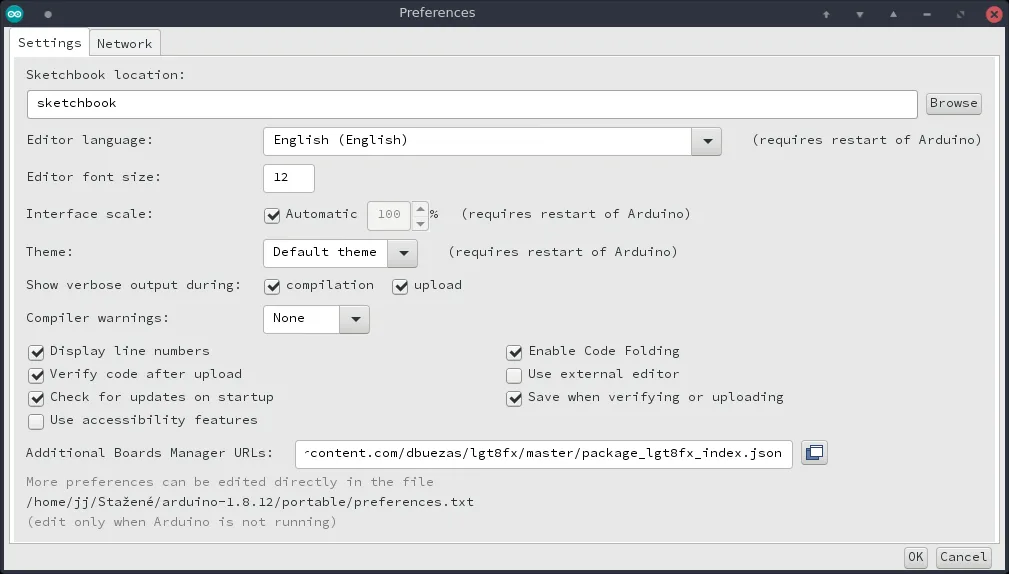

Knihovny pro MCU je třeba přidat klasicky přes board managera, tzn. Files / Preferences / Additional board manager URLs (alternativně Ctrl + ,). Do textboxu vložit tuto URL:
https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json

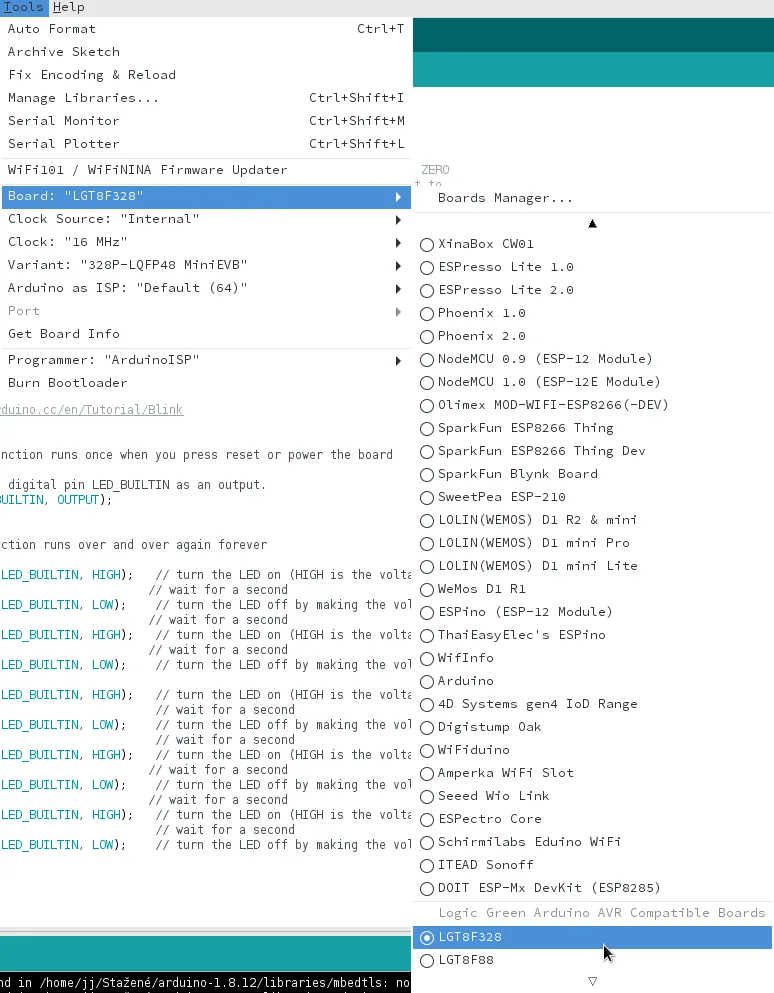

Následně po Tools / Board zvolit LGT8F328, pro základní funkčnost není třeba měnit nastavení registrů MCU. Samozřejmě je třeba zvolit správný port.

PlatformIO

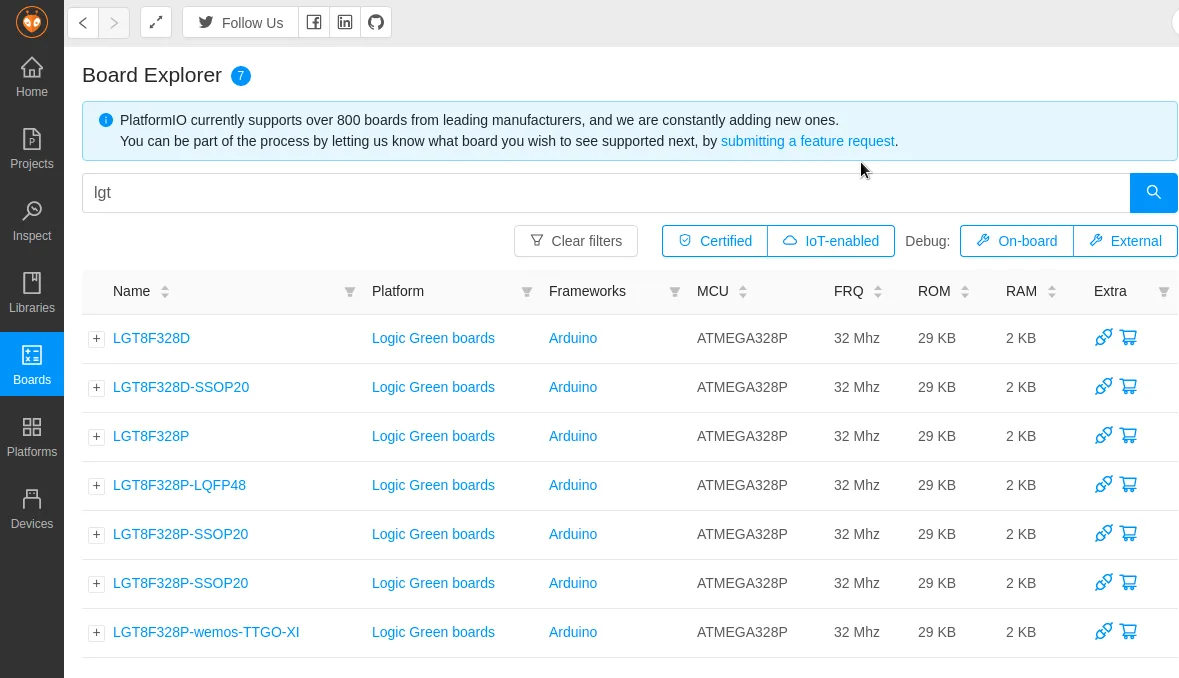

Ve hlavním menu PlatformIO ikona Boards, vyhledat LGT8F328P, nainstalovat knihovny desky.

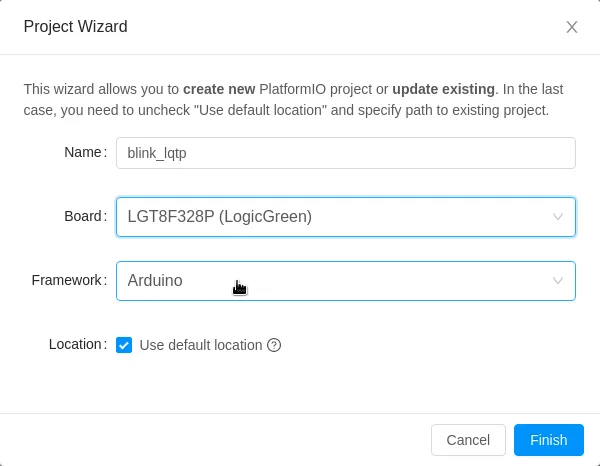

Založit nový projekt, vybrat správnou desku a vygenerovat projekt:

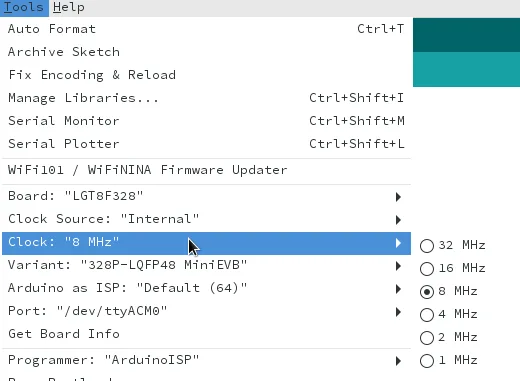

MCU je pinově kompatibilní s Arduino Nano, je založené na klonu procesoru Atmega 328P v pouzdru 32QFP, vyráběném čínskou firmou Logic Green. CPU ale může běžet na 32MHz, oproti klasickému Nano (omezeno Arduinem na 16MHz). Nastavování pracovní frekvence je možné přímo z ArduinoIDE:

Programování se provádí skrze přes microUSB konektor (Nano – miniUSB), kde USB-UART převodník je už na desce.

ADC pracuje s rozlišením 12bitů (Arduino 10bitů). Navíc má také DAC převodník.

Klon je také 5V tolerantní (rozsah provozního napětí 1,8-5V), dostupné jsou vnitřní napětové reference 1,024V, 2,048V, 4,096V.

Výstupní proud z pinů dle specifikace typicky max. 30mA, nicméně dostupných je 6 pinů, které umí až 80mA.

Vyzkoušena byla komunikace s čidly DHT11, HC-SR04 – ultrazvuk, PIR čidlo s využitím IRQ (programování identické s Arduino). Prověřena i sběrnice I2C – zobrazování na LCD panelu 16×4 – bez problémů i na max. hodinové frekvenci.

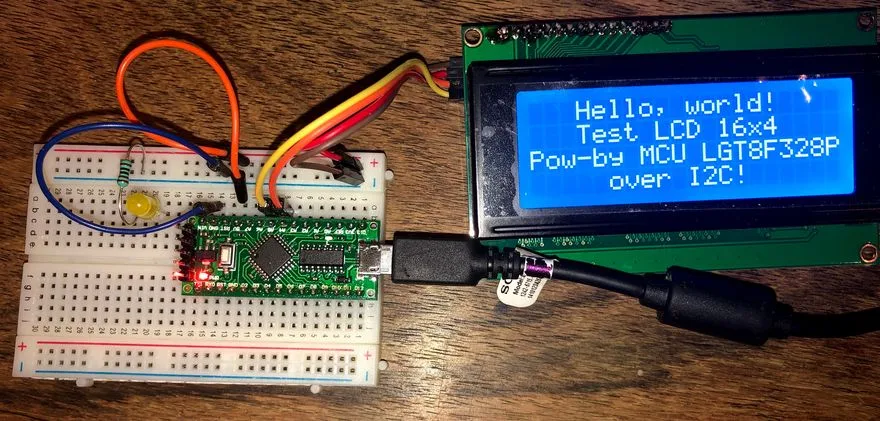

Zapojení LCD 16×4

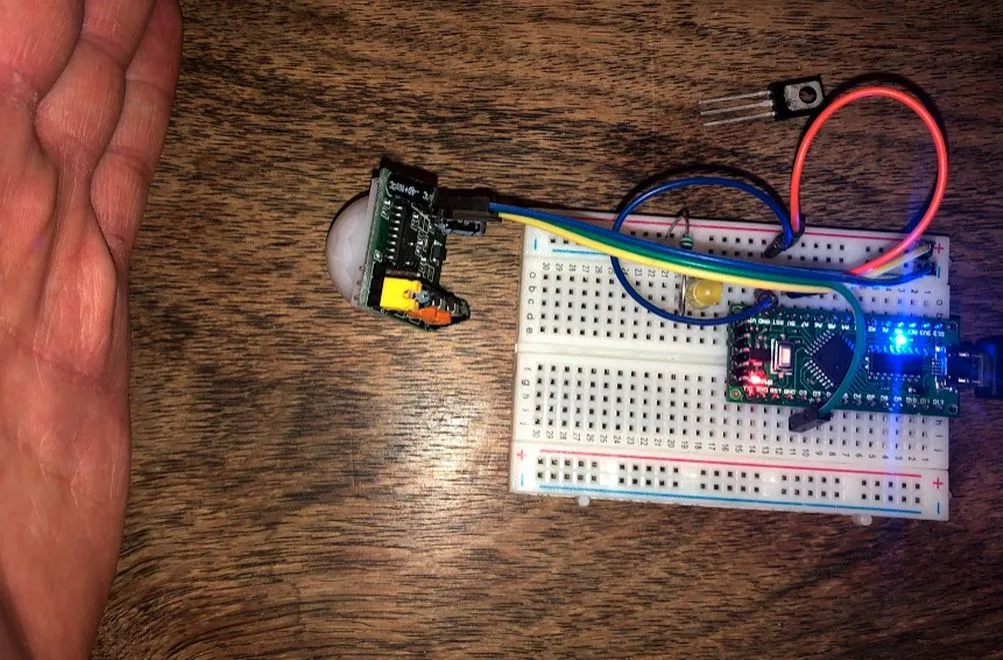

Zapojení PIR čidla, s využitím IRQ:

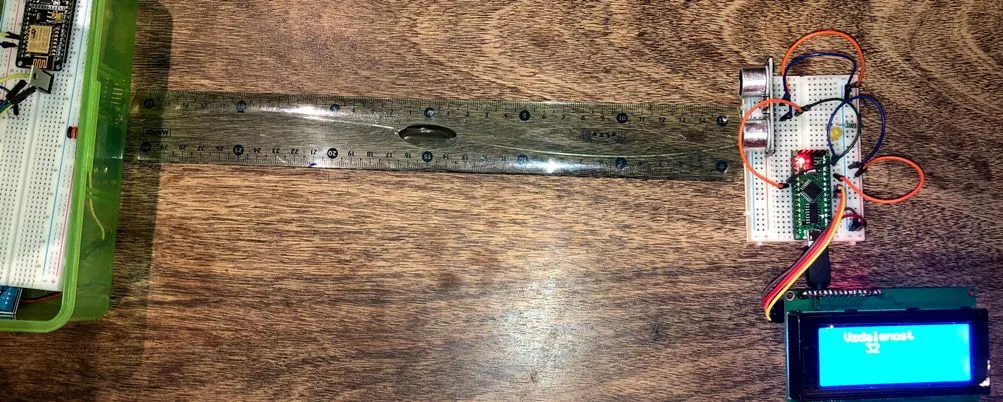

UZV sensor vzdálenosti HC-SR04:

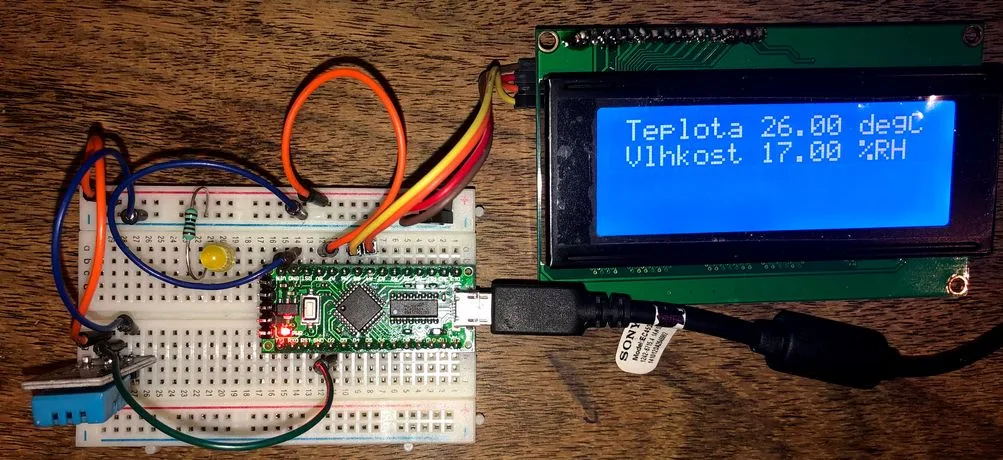

Senzor teploty a rel. vlhkosti DHT11:

Aktuální cena Nano klonu (AliExpress) USD0,93, Mini klon USD0,71.

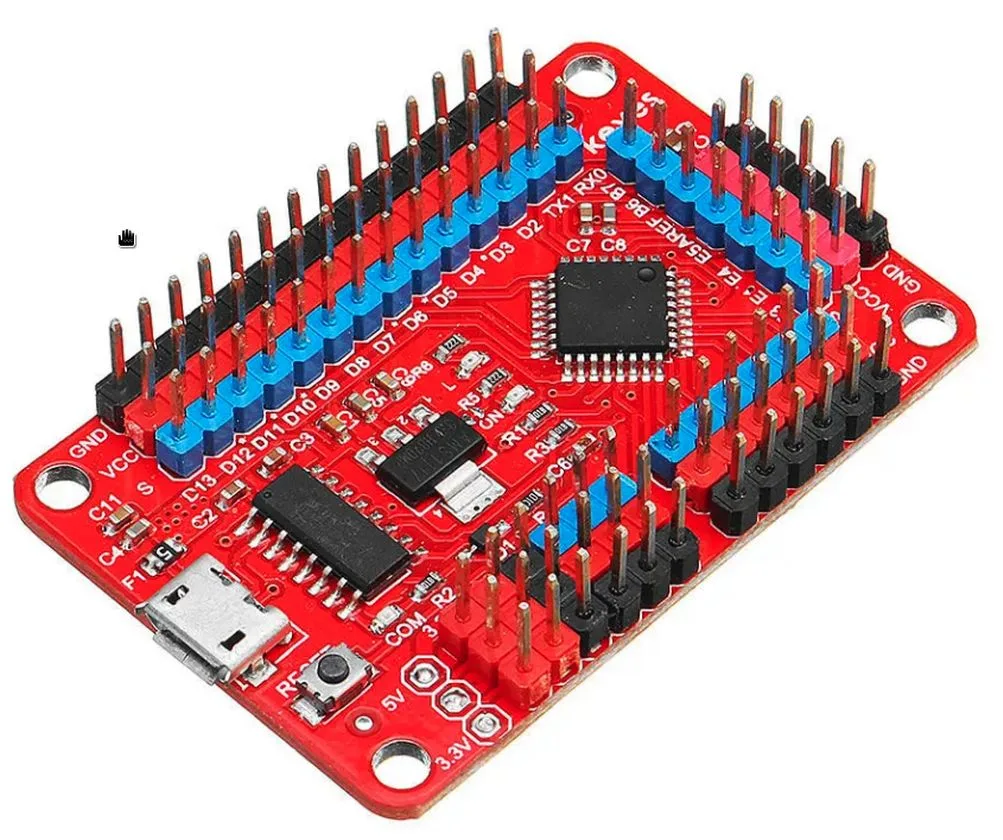

Na trhu je i vývojová deska s vývody se standardní roztečí:
