Logický analyzátor, který je založen na RP2040 (velmi levný čip s velkým výkonem), jsem tu už několikrát zmínil. Teď chci představit další variantu logického analyzátoru založeného na tom stejném čipu a pojmenovaném uLa, který je ale podporován v populárním softwaru pro dekódování PulseView (Sigrok).
16 kanálů, až 100MHz vzorkovací frekvence, 200 kB paměť pro uchování vzorků a SUPER cena.
Raspberry Pi Pico W stojí asi 180 Kč, verze bez Bluetooth&WiFi pak o několik málo desítek korun méně. Čip RP2040 ale vyniká nejen skvělou cenou, ale i výkonem.
Jeden (zdařilý) pokus o rychlý a superlevný logický analyzátor jsem tu už sdílel. V poslední aktualizaci dostal logicanalyzer jak ve firmwaru, tak i softwaru. Kromě 100MHz vzorkovací frekvence podporuje tzv. řetězení logických analyzátorů – takže můžete zobrazit ne 24 kanálů, ale rovnou 120. Navíc autor přidal i dekódování I2C, SPI a UART. Bohužel tohle všechno je možné jen s instalací jeho programu.
Aktualizace: nový HW, FW i program — 24kanálový logický analyzátor za 150 Kč
Teď se ale na githubu objevil nový projekt logického analyzátoru založeném také na RP2040. μLA: Micro Logic Analyzer je analyzátor také podporující vzorkovací frekvenci až 100MHz ale počet kanálů je 16 (GPIO0 – GPIO15). Velikost paměti pro uchování vzorků je 200kB.

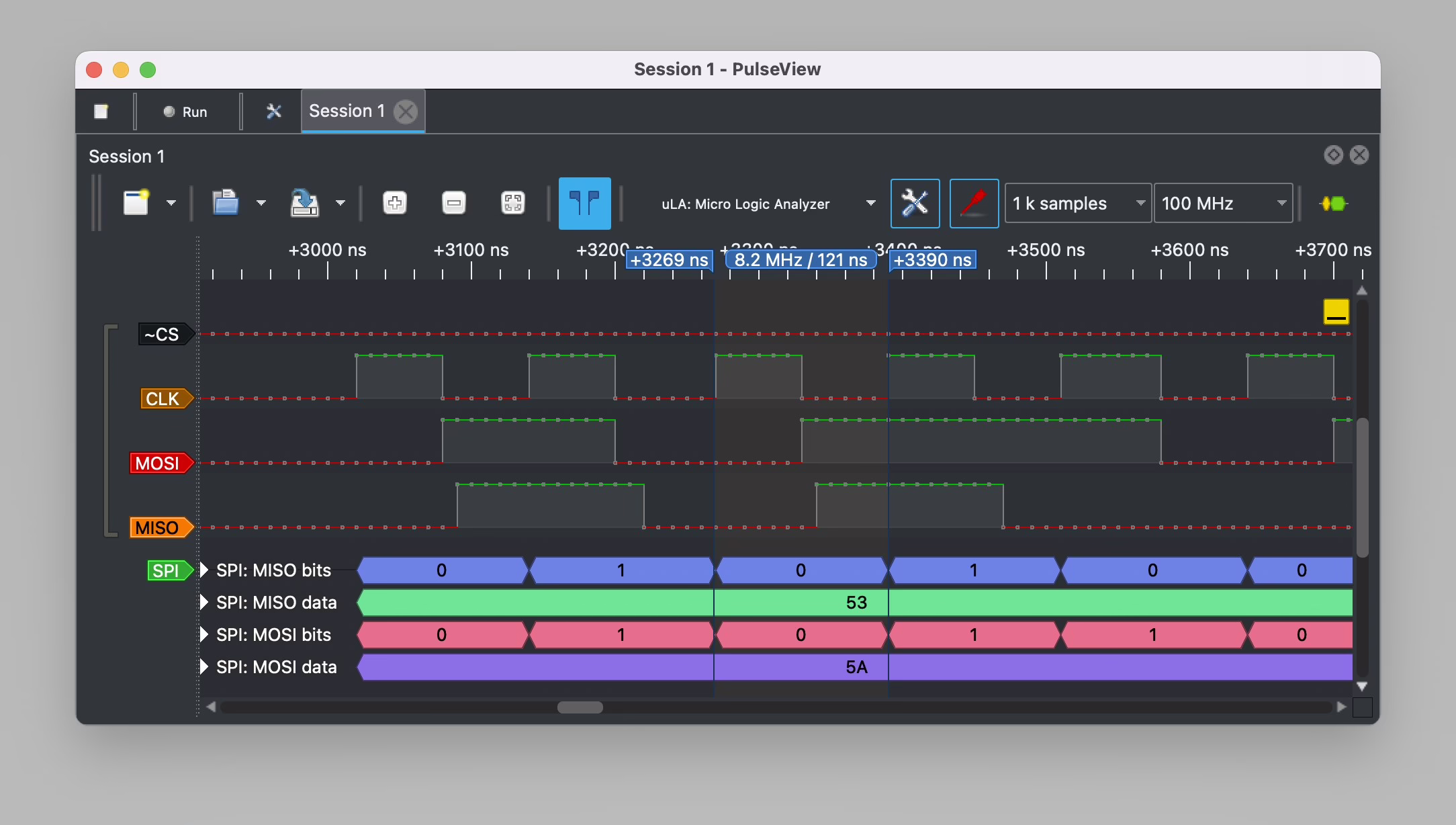

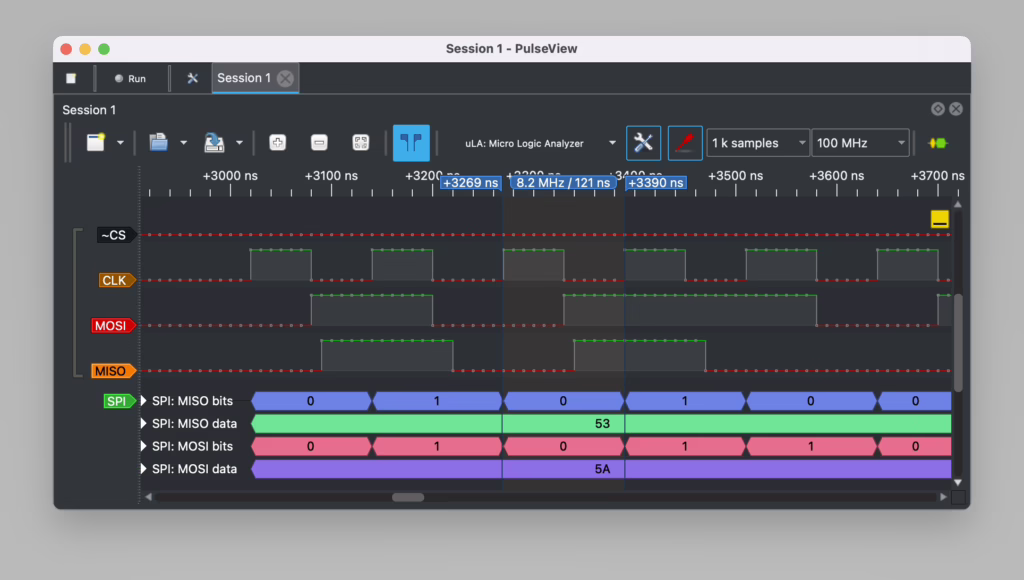

Jeho ale největší předností je podpora v PulseView (Sigrok), to je GUI pro vizualizaci a dekódování dat. Po Saleae asi druhý nejpopulárnější a multiplatformní. A tento μLA je podporován – ne ve výchozím nastavení, ale je možnost si jej nastavit – přehledně podle návodu na github projektu.
Zajímavostí je, že firmware pro RP2040 je napsán v jazyce Rust. Žádný strach, pokud nechcete dělat změny v kódu, pak jenom stáhnete už zkompilovaný kód.
Návod, kód a další najdete na https://github.com/dotcypress/ula
Za zmínku ještě stojí i projekt Scoppy, to je přenosný osciloskop se vzorkovací frekvencí až 500 kHz se zobrazením na mobilním telefonu/tabletu. I ten podporuje režim logického analyzátoru se vzorkovací frekvencí 25 MHz.
O tom jsem psal v článku Chytrý telefon + Raspberry Pi Pico = přenosný osciloskop a logický analyzátor — díky Scoppy!
