Meduino Mega2560 Pro Mini

Mikrokontrolér ATmega2560 používá i deska Arduino MEGA2560. Za 35 EURO je to zajímavá deska s mikrokontrolérem, který obsahuje spoustu analogových (16) vstupů a digitální vstupů/výstupů (54 z toho 15 i pro PWM) a pracujícím na 5V napětí.

Epalsite electronics navrhlo miniaturní desku právě s tímto mikrokontrolérem. K dostání je na ebay.com za 12.99 USD a nazývá se Meduino Mega2560 Pro Mini.

Nevíte, co je ATmega2560 zač? Krátký výpis:

DC Current per I/O Pin – 40 mA

DC Current for 3.3V Pin – 50 mA
Flash Memory – 256 KB of which 8 KB used by bootloader

SRAM – 8 KB

EEPROM – 4 KB

Clock Speed – 16 MHz

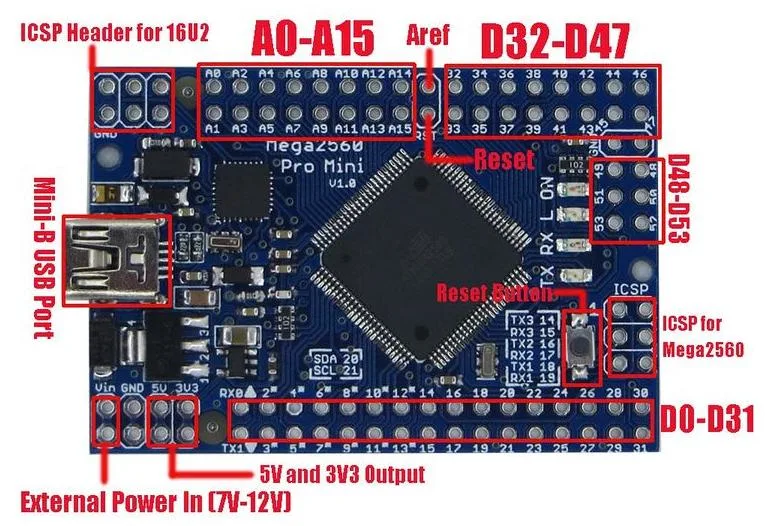

Vlastnosti Meduino ATmega2560 Pro Mini:

Kompatibilní s originálním Arduino Mega2560

Rozměry headeru: 2.54 mm

Velikost: 5.42cm*3.68cm
Atmega16U2 mikrokontrolér jako USB-UART převodník

Vstupní napětí (doporučeno) – 7-12V

Vstupní napětí (limitní) – 6-20V

Interní 3.3V regulátor: až 150 mA

Desku zakoupíte na ebay https://www.ebay.com/itm/New-Small-Meduino-Mega2560-R3-Pro-Mini-ATMEGA16U2-Arduino-Mega2560-Compatible/162593120251

Domovská stránka desky http://wiki.epalsite.com/index.php?title=Mega2560_Pro_Mini
