Miniaturní modul s ESP32 PICO D4 za 4.70 USD

Od uveřejnění ESP32 PICO D4 uběhlo už několik měsíců a během té doby se už objevilo několik vývojových desek. Dnešní novinka je o miniaturním modulu obsahující právě ESP32 PICO D4, který si můžete zakoupit na aliexpress.

Několik vývojových desek s ESP32 PICO D4 jste tu už mohli vidět – Espressif vývojový kit, Node32PICO nebo Maple ESP32 Mini. Jedná se o kompletní vývojové desky obsahující USB konektor, vývody vyvedené na pinové hřebínky a také tlačítka.

Miniaturní modul, který byste si jednoduše koupili a zapájeli do svého projektu tu ale chyběl. Až do teď. Pokud tedy nepočítáme ESP32 PICO D4 SIP, který ale není tak jednoduše k sehnání.

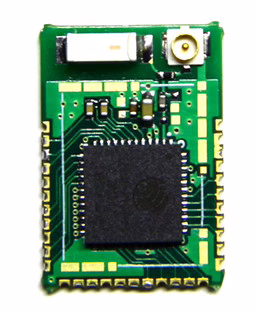

TTGO Micro 32 WiFi Bluetooth modul .

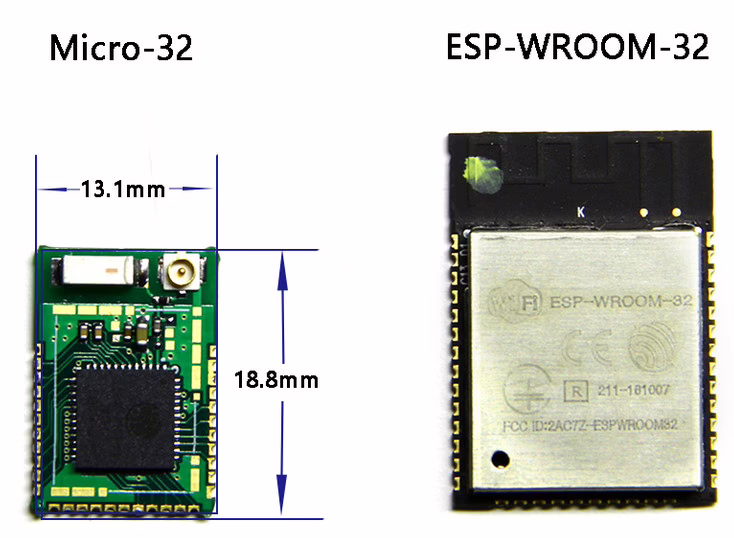

Na desce menší než ESPWROOM-32 najdete kromě samotného ESP32 PICO D4 ještě u.FL konektor pro připojení externí antény. Na desce je samozřejmě zapájena i keramická anténa.

Nic víc vlatně modul neobsahuje a právě proto může být tak malý.

ESP32 PICO D4 je podporován v Arduino IDE. Jedná se totiž od ESP32 v jiném pouzdru.

Nastavení v Arduino IDE by mělo být následující (osobně jsem to nezkoušel):
Board: ESP32 dev Module

Flash Mode: QIO

Flash frequency: 80Mhz

Flash size: 4Mb(32Mb)

Upload speed: 921600 or 115200

Coredebug: none

Programmer: Parallel programmer

Pinout modulu zatím není k nalezení 🙁

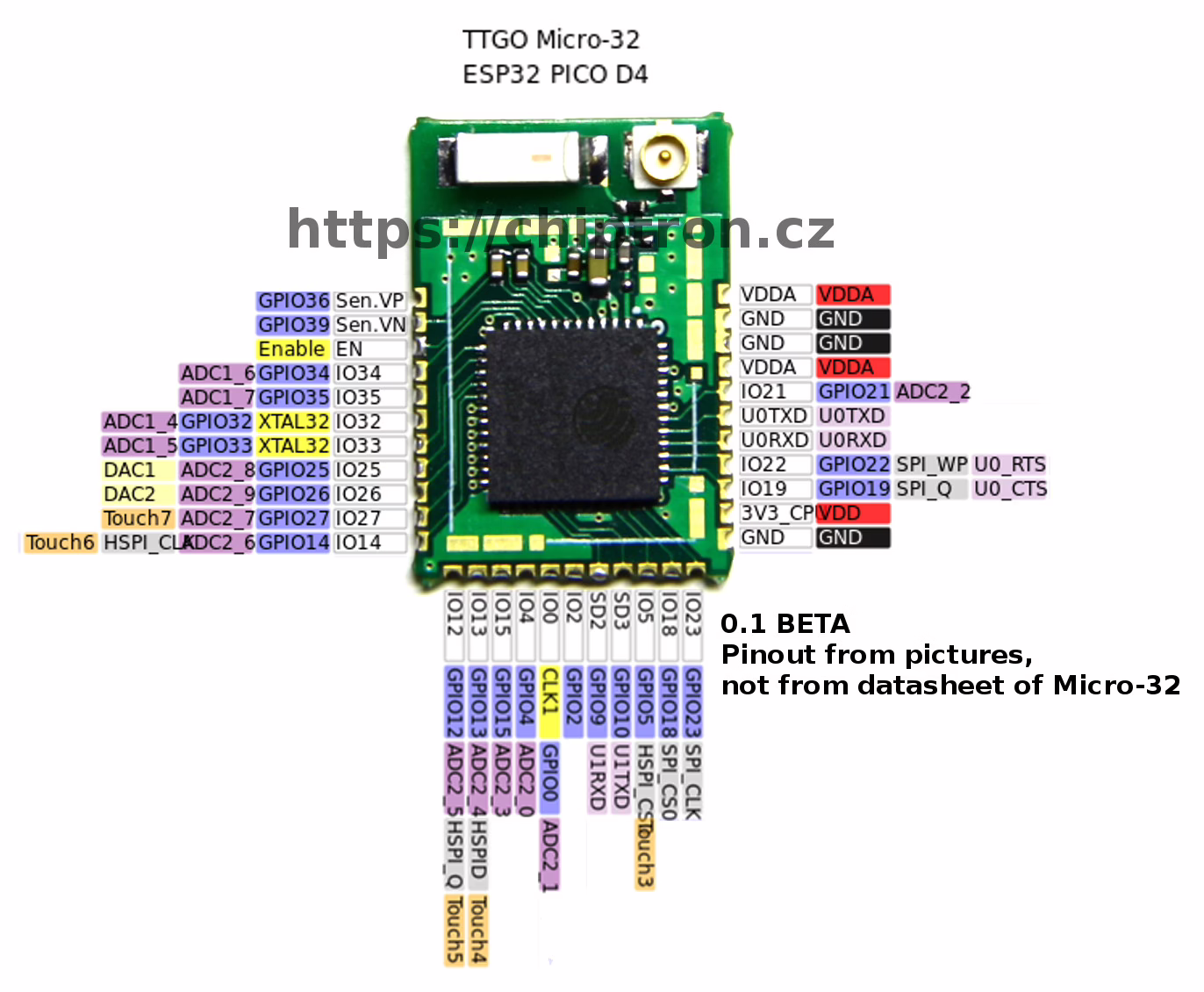

Aniž bych měl v ruce tento kus hardwaru, zkusil jsem z dostupných obrázků vyvodit, kde je jaký pin zapojen. Níže uvedený pinout je bez jakékoliv kontroly s fyzickou deskou.

K zakoupení je na aliexpress za 4.70 USD + pošta (v mém případě 2.31 USD).
https://www.aliexpress.com/item/TTGO-Micro-32-Wifi-wireless-Bluetooth-Module-ESP32-PICO-D4-IPEX/32870840371.html
