Miniaturní tester vodivosti s ATtiny13

Novinky09.01.2021
Autor: Petr Šrámek

Každý bastlíř někdy potřeboval zkontrolovat propojení na své či cizí desce. K tomu se vám hodí „Contiunity tester“. A tomto článku jeden s ATtiny najdete a je opravdu maličký.

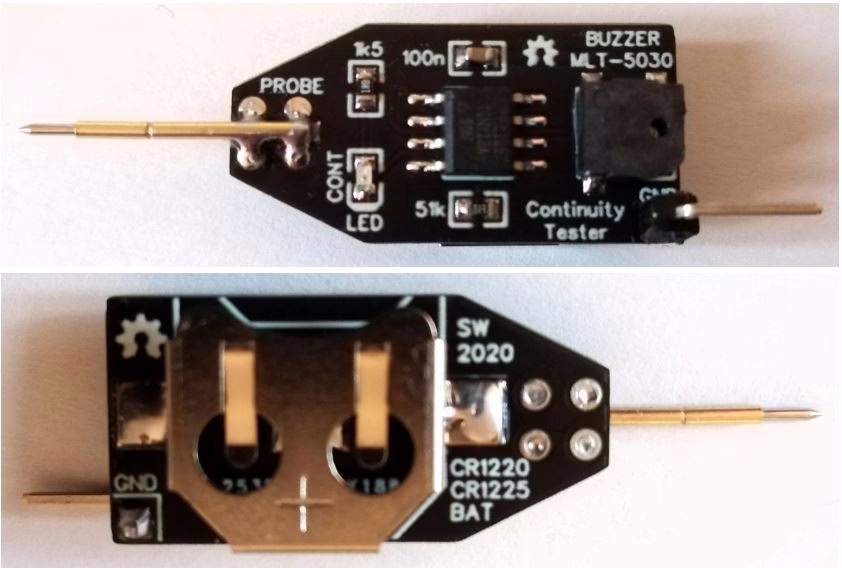

Deska o rozměrech 12x25mm má na sobě akumulátor CR1220 (autor doporučuje dobíjecí verzi -LIR1220 , standardní neutáhne buzzer), mikrokontrolér ATtiny13, trochu smetí a pogo pin.

S tímhle zapojením jste schopni detekovat vodivé spojení (do 50ohm) na desce plošných spojů. Osminohý mikrokontrolér pohodlně naprogramujete v Arduino IDE, ale kvůli SMD verzi, budete potřebovat redukci (sop-8 150mil adapter).

Celý projekt najdete na github stránce https://github.com/wagiminator/ATtiny13-ContinuityTester

Projekt je také na easyeda https://easyeda.com/wagiminator/attiny13-continuity-tester
Při výrobě plošných spojů u JLCPCB použijte kód JLCPCBcz a dostanete 2 USD slevu.
