Panelové zdroje za pár korunTisk

Každý, úplně každý bastlíř potřebuje nějaký zdroj napájení. Mezi velmi populární patří zdroj DPS3005 (30V/5A). Není to ale jediný dostupný regulovatelný zdroj v této praktické krabičce - takových modulů je více. A právě v tomto článku se dozvíte ty další z nich.


DPS3005


DPS ve verzi 30V a 5A je asi nejznámější verzi regulovatelného zdroje - DPS3005. Tento zdroj je pouze snižující, ale dokáže se připojit k vašemu počítači.
Vstupní napětí: 6-40V
Výstupní napětí: 0-32V
Výstupní proud: 0-5A
Výkon: 160W
Další výhody: TTL výstup pro připojení k počítači

Cena je okolo 25 USD bez TTL-USB převodníku.
Například: https://www.aliexpress.com/item/33011089509.html

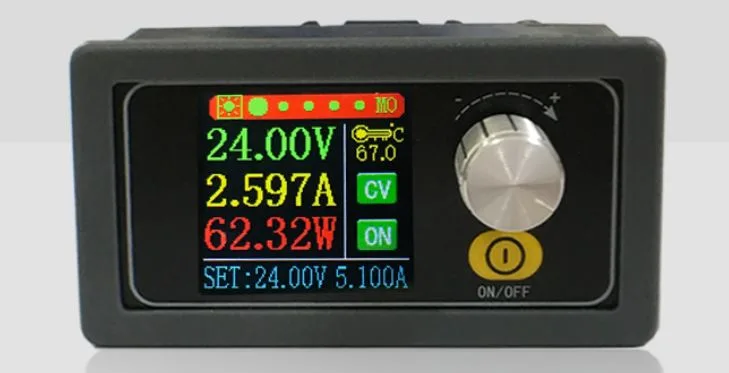

XYS3580


Tento regulovatelný zdroj obsahuje uvnitř Buck-Boost regulátor, tedy není jen snižující, ale i zvyšující.
Vstupní napětí: 6-36V
Výstupní napětí: 0.6-36V
Výstupní proud: 0-5A
Výkon: 80W
Další výhody: paměť pro 10 nastavení výstupního napětí a proudu, umožňuje rotovat displej - zdroj tedy můžete zabudovat i otočený.

Cena je okolo 17 USD.
Například: https://www.aliexpress.com/item/4000380822382.html

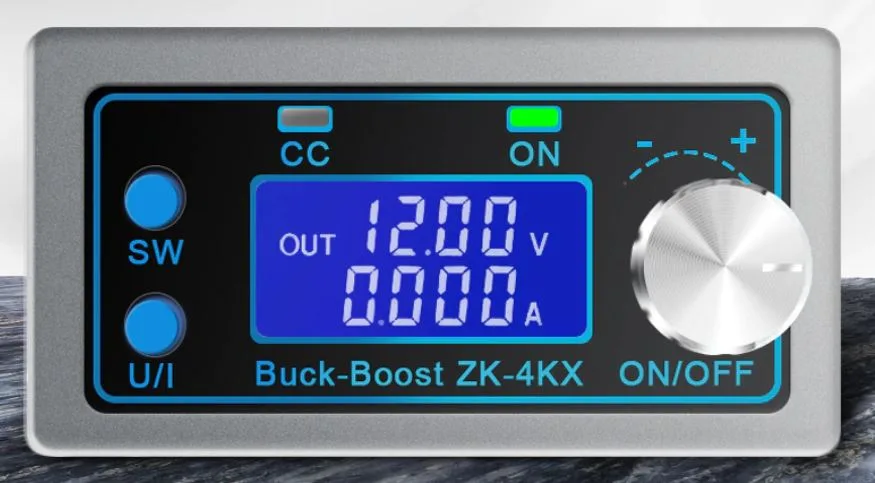

ZK-4KX


Dalším Buck-Boost (snižující i zvyšující) regulátorem je ZK-4KX. Ten jako jediný z mého výběru neobsahuje TFT displej.
Vstupní napětí: 5-30V
Výstupní napětí: 0.5-30V
Výstupní proud: 0-3A (s lepším chlazením i 4A)
Výkon: 50W
Další výhody: paměť pro 10 nastavení výstupního napětí a proudu, umožňuje rotovat displej - zdroj tedy můžete zabudovat i otočený.

Cena je okolo 17 USD.
Například: https://www.aliexpress.com/item/1005001408861702.html

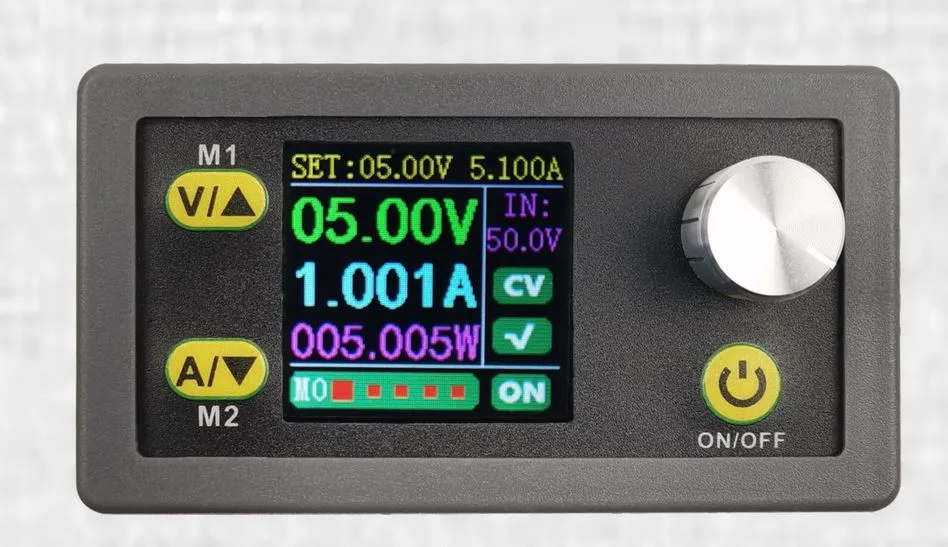

WZ5005E


Řídící program tohoto regulovatelného zdroje je opravdu vymazlený - obsahuje například i zobrazení napětí a proudu v přehledném grafu.
Vstupní napětí: 6-55V
Výstupní napětí: 0-50V
Výstupní proud: 0-5A
Výkon: 100W
Další výhody: paměť pro 10 nastavení výstupního napětí a proudu, USB nebo RS485 převodník, dostupný program na PC, FW ve zdroji podporuje zobrazení grafu napětí a proudu

Cena je okolo 21 USD bez převodníků
Například: https://www.aliexpress.com/item/4001053017335.html

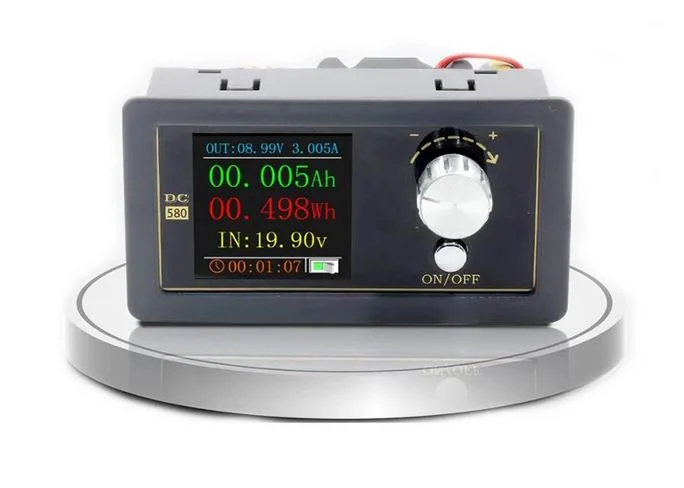

DC-580


Poslední z regulovatelných zdrojů, které padnou přesně na váš stůl. Zdroj obsahuje jak fukční menu, tak i rozhraní pro komunikaci s počítačem.
Vstupní napětí: 8-32V
Výstupní napětí: 1.8-32V
Výstupní proud: 0-5A
Výkon: 80W (Má i výkonější variantu a to DC-5005L.)
Další výhody: dostupný program pro PC, zobrazení napětí a proudu v grafu, podpora otáčení obrazovky zdroje

Cena je okolo 17 USD bez převodníku.
Například: https://www.aliexpress.com/item/4000424191711.html
