Zapomeňte na populární regulovatelný zdroj DPS5005. Nahraďte ho RK6006 s větším výkonem se stejným rozměrem a Bluetooth.Tisk



Kdo by neznal regulovatelný zdroj DPS5005. Spousta bastlířů jej, nebo jeho klony, má i u sebe v dílně. Firma Riden teď přichází s naprosto stejnou velikostí regulovatelného zdroje RK6006 - ten je založen snad na ještě populárnějším RD6006. RK6006 slibuje 60V, až 6A, celkem 360W výkonu.



RK6006, tento vylepšený regulovatelný zdroj, bude dostupný ve dvou verzích. Ta vylepšená a o 3 USD dražší bude totiž obsahovat i bluetooth komunikaci.

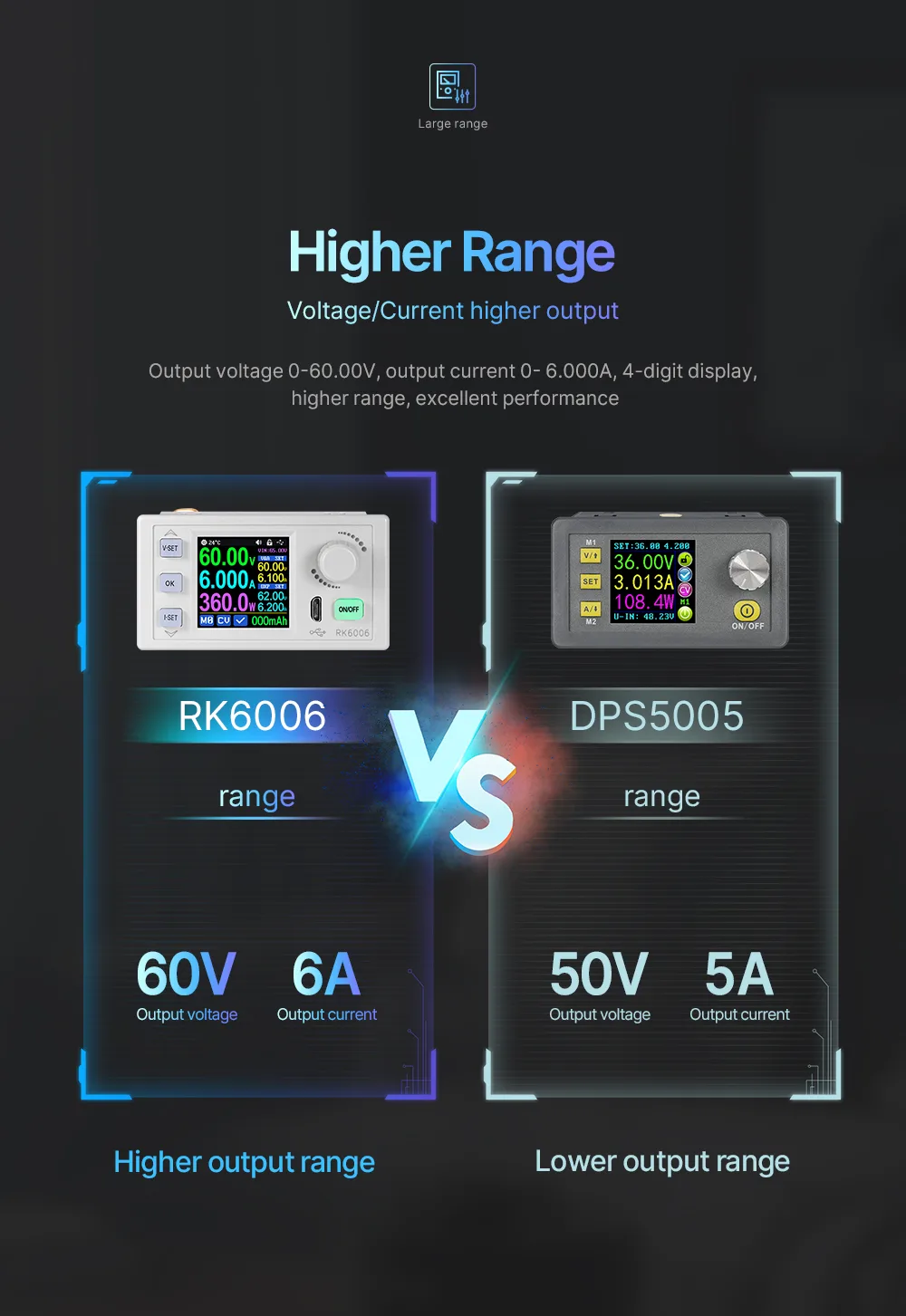

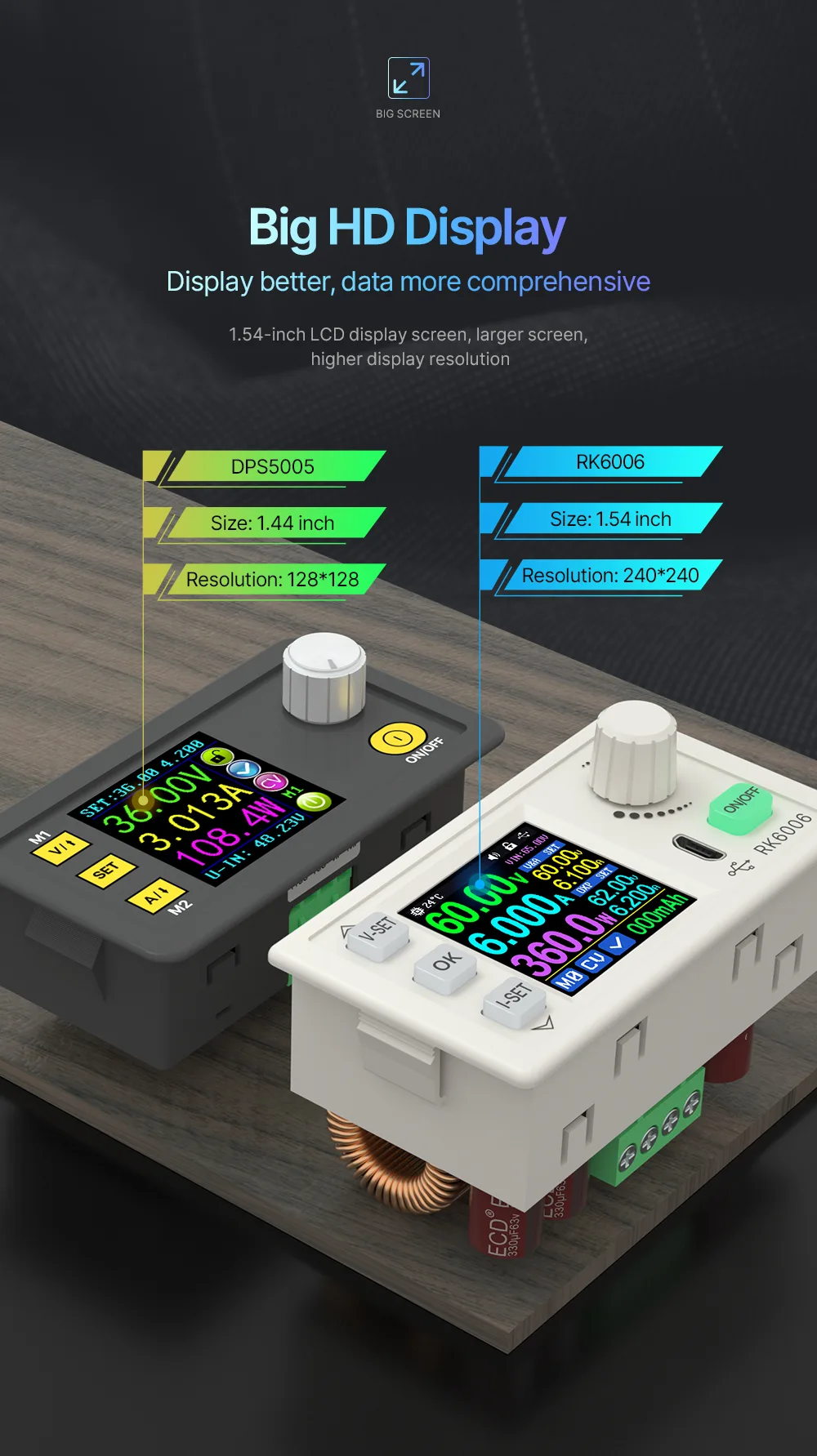

RK6006 oproti DPS5005 nabízí větší displej: 240x240px namísto 128x128px navíc i samotný displej je větší 1.54" namísto 1.44". Další velkým rozdílem je i maximální napětí, proud a výkon. Jak název produktu napovídá, RK6006 může mít až 60V výstup, až 6A a celkový výkon tak může dosáhnout 360W.
Narozdíl od DPS5005, který může mít až 50V výstup, 5A a tedy maximálně 250W.

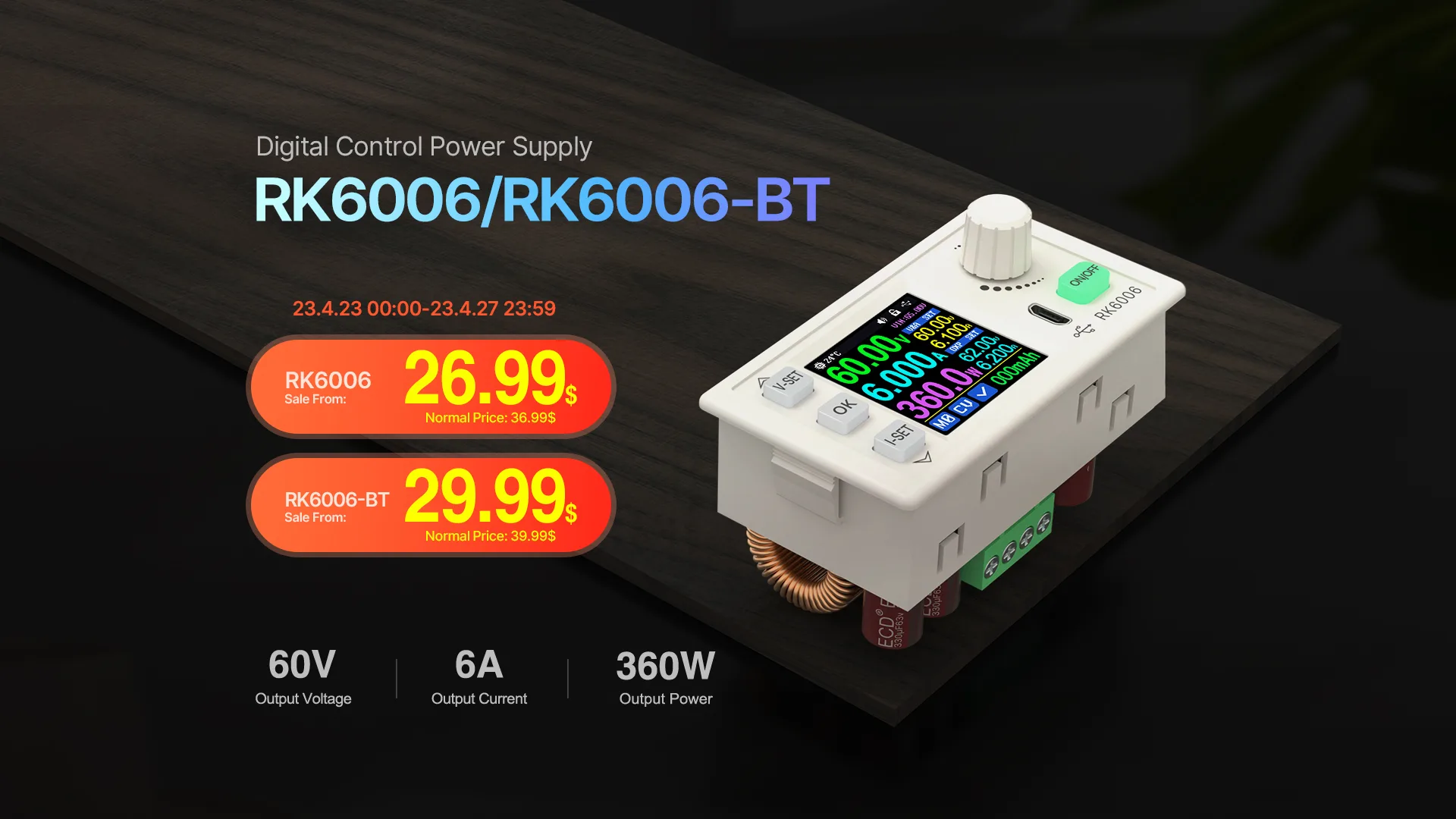

A cena? Za jednodušší verzi 26.99 USD, za dražší verzi s Bluetooth pak 29.99 USD.
https://aliexpress.us/item/1005005429587089.html?gatewayAdapt=Pc2Msite

1. RK6006 manual, PC software, APP download link: app, manual, software

2. APP download: search "RUIDENG" in Google Play or "RUIDENG" in APP STORE

Model: RK6006/RK6006-BT

Input voltage range: 12-68.00V

Output voltage range: 0-60.00V

Output current range: 0-6.000A

Output power range: 0-360W

Input voltage measurement resolution: 0.01V

Output voltagesetting measurement resolution: 0.01V

Output current setting measurement resolution: 0.001A

Input voltage measurement accuracy: ±(1%+5 digits)

Output voltage accuracy between setting and measurement: ±(0.3%+3 digits)

Output currentaccuracybetween setting and measurement:±(0.5%+5 digits)

Output ripple typical:100mV VPP (1)

Working temperature range: -10℃~40℃

External sensor Temperature detection range:-10℃~100℃/0℉~200℉

External sensor Temperature detection accuracy:±3℃/±6℉

Constant voltage moderesponse time: 2ms(0.1A-5A Load)

Constant voltage mode load regulation: ±(0.1%+2 digits)

Constant current mode load regulation: ±(0.1%+3 digits)

Capacity measurement range: 0-9999.99Ah

Energy measurement range: 0-9999.99Wh

Capacity and energy statistical error: ±2%

Buck working mode: (input voltage÷1.1)-1 (2)

Over temperature protection: System temperature>80℃

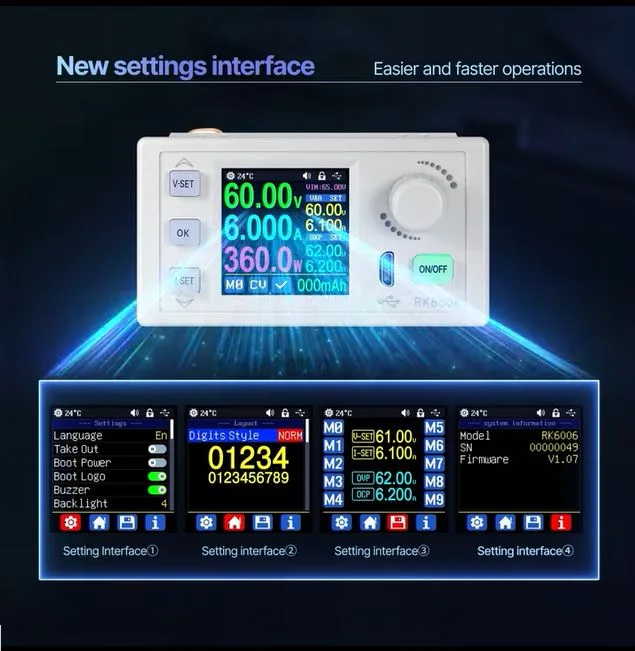

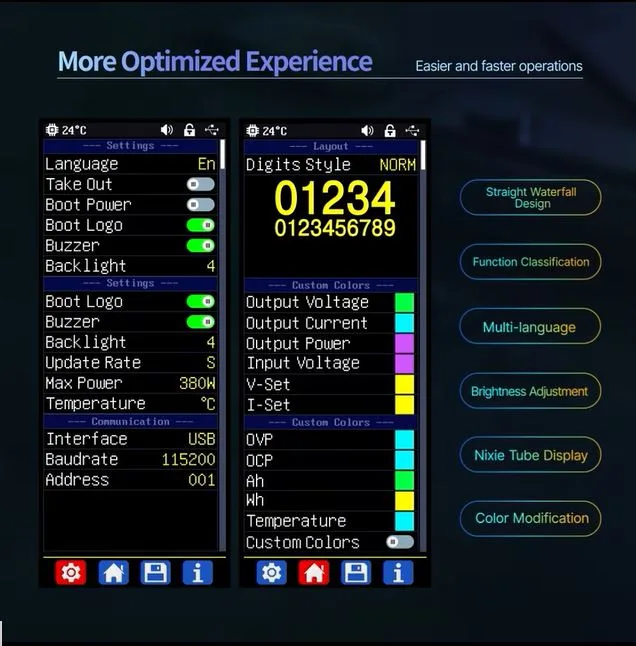

Screen brightness setting: 0-5(6 level in total)

Screen: 1.54 inch 240*240 color HD display

Cooling fan start condition:Output current>4Aor System temperature>45℃

Cooling fan shut down condition:Output current<3.9Aand System temperature<45℃

Weight(with package):About 0.15kg

Product dimension: 79*43*54mm

Support USB communication: yes

Support Bluetooth communication: Only RK6006-BT supports

(1) Ripple measurement method: noise and ripple are measured at X1 range, AC coupling, 20MHz of bandwidth on your oscilloscope with a 0.1uF parallel capacitor at the output terminals

(2) for example: input voltage is 24V,the max output voltage is 20.8V

Video https://youtube.com/shorts/dU6IOJsB_EY?feature=share
