Nový senzor pro měření CO2 ve vzduchu. Miniaturní, jednoduše adresovatelný a také úsporný.Tisk



STC31-C je novým čidlem pro měření kvality vzduchu nebo také jinak řečeno množství CO2 ve vzduchu. Čidlo neměří ppm - koncentraci CO2 ve vzduchu, ale podíl CO2 v % ve vzduchu.
Čidlo o velikosti 3x3.5mm je velmi úsporné a navíc i velmi jednoduše adresovatelné - není problém jich mít více na jedné I2C sběrnici. Samozřejmostí je i podpora a vzorové kódy pro Arduino nebo Raspberry Pi.

Je běžné, že čidla pro měření koncentrace CO2 posílají hodnoty v PPM (Parts per million - částic na jeden milion). Čidlo STC31-C ale měření podíl CO2 ve vzduchu. Hodnoty jsou tedy interpretovány v procentech.

Princip měření podílu CO2 ve vzduchu je založen na takzvaném měření tepelné vodivosti - dle výrobce tento princip měření zajišťuje vynikající opakovatelnost a dlouhodobou stabilitu a zároveň velmi nízké spotřeby.



Změřené hodnoty z CO2 čidla je ale nutné upravit na základě dalšího čidla, které bude měřit teplotu, vlhkost a tlak. Tyto tři údaje jsou důležité k přesnému měření CO2 ve vzduchu. Kritické je pak měření samotné teploty a vlhkosti.

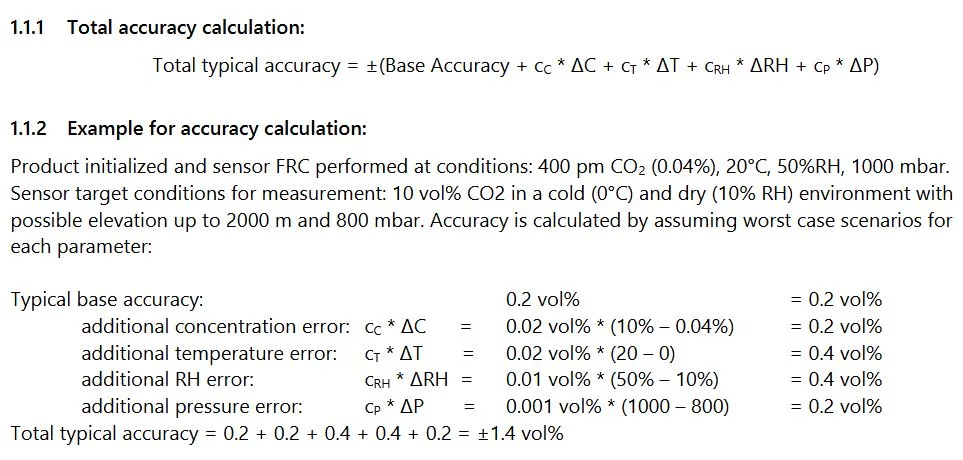

Jak si sami můžete přečíst, teplota má významný podíl na přenosti měření CO2 ve vzduchu.



V projektech se tak STC31-C doplňuje o SHT4x (teplota a vlhkost) a LPS22DF (tlak).

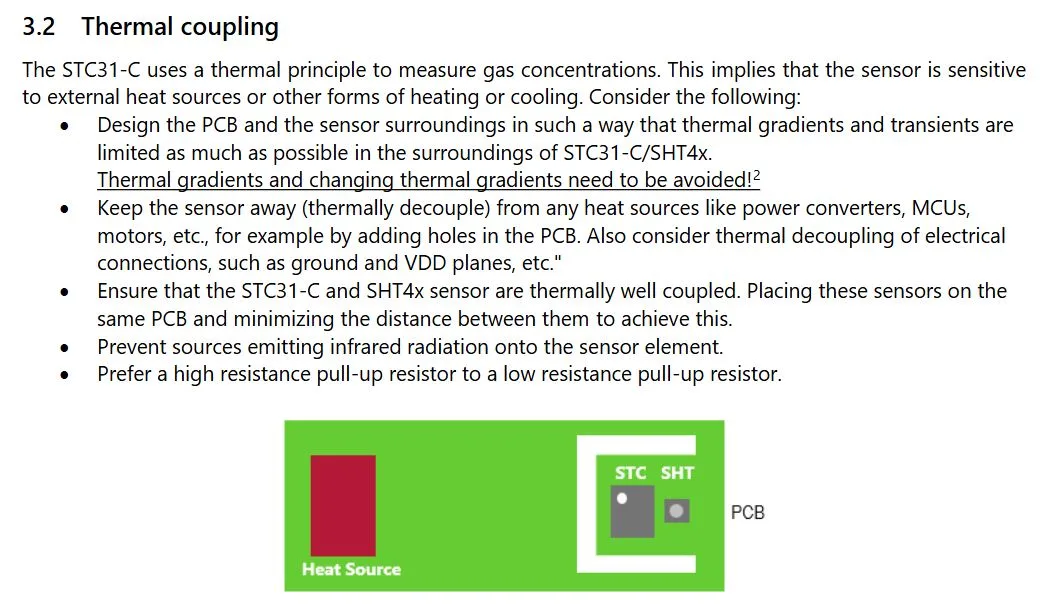

Design Guide dokument zmiňuje základní pravidla pro použití STC31-C s cílem dosažení co nejpřesnějšího měření.



Možná znáte předchozí verzi produktu - STC31, ten je od května 2024 označen jako NRND a verze C, tedy STC31-C, jej nahrazuje. Změny jsou zmíněny v datasheetu, část 7 - Product revision notice.

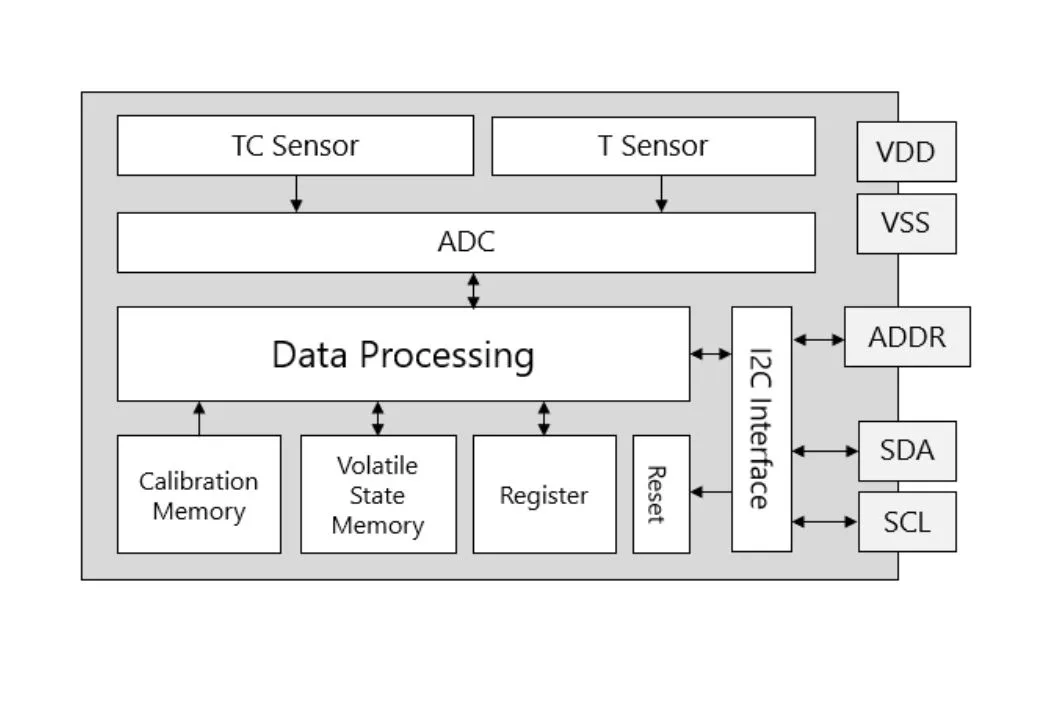

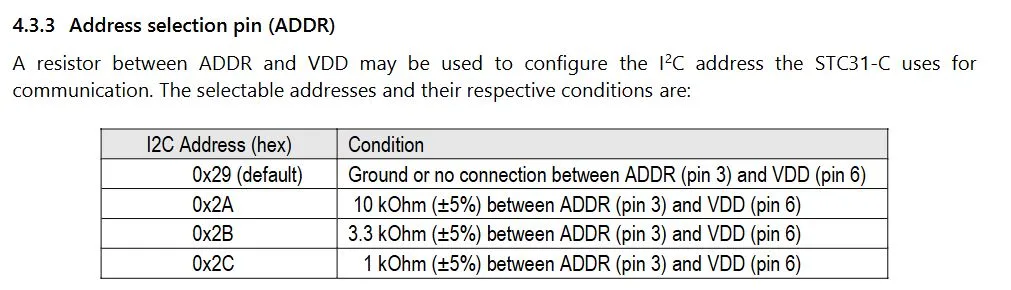

Zajímavostí je ještě adresování čipu - dle hodnoty připojeného rezistoru na výstup ADDR se vybere příslušná adresa.



Cena samotného senzoru činí 730 Kč bez DPH (soselectronic).
Cena vývojového kitu je pak 1622 Kč bez DPH (soselectronic)

Domovská stránka produktu: https://sensirion.com/products/catalog/STC31-C
Datasheet: https://sensirion.com/media/documents/D9F76A0F/66D9B5B7/TC_DS_STC31-C_D1.pdf
Design Guide dokument: https://sensirion.com/media/documents/45B45DA4/66D9B5CD/TC_AN_STC31-C_Design_Guide_D1.pdf
