FOTOALBUM: STM32F7-discovery - STM32F769 s displayem a konektorem pro ESP8266Tisk

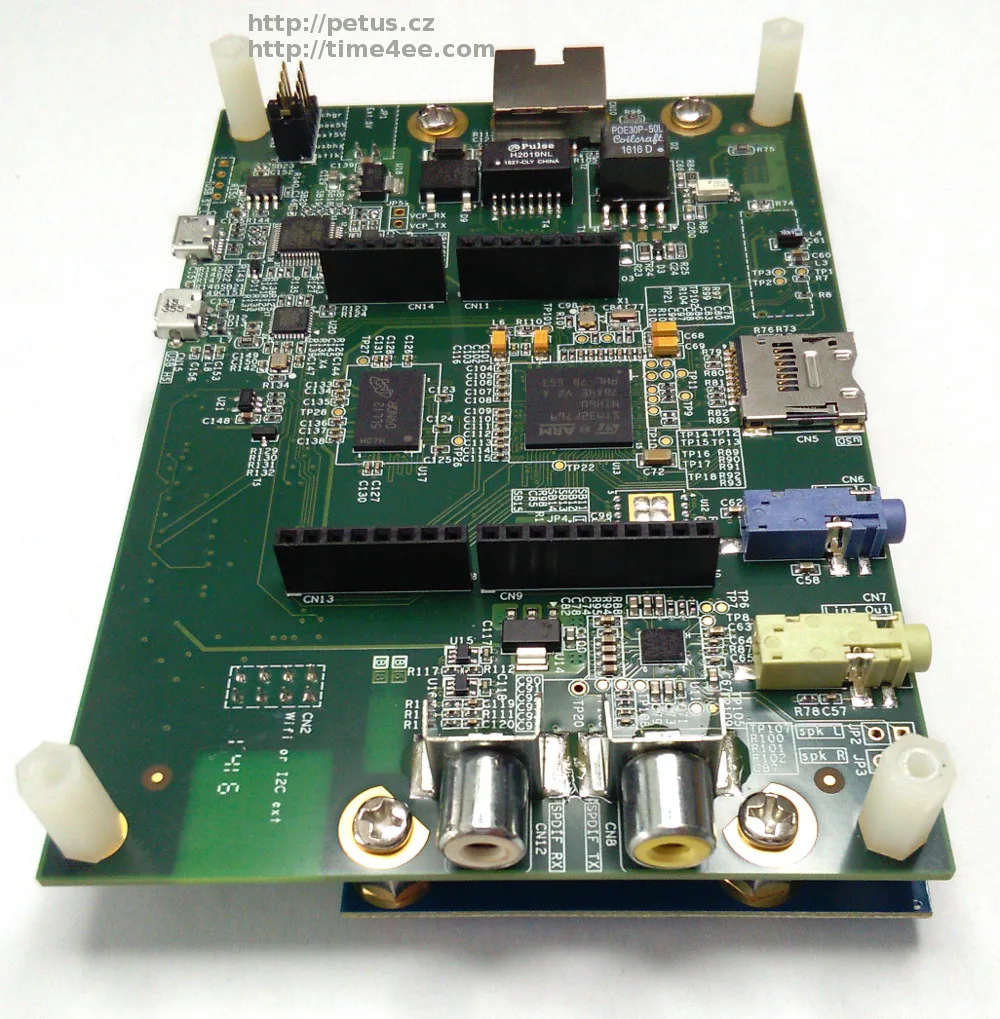

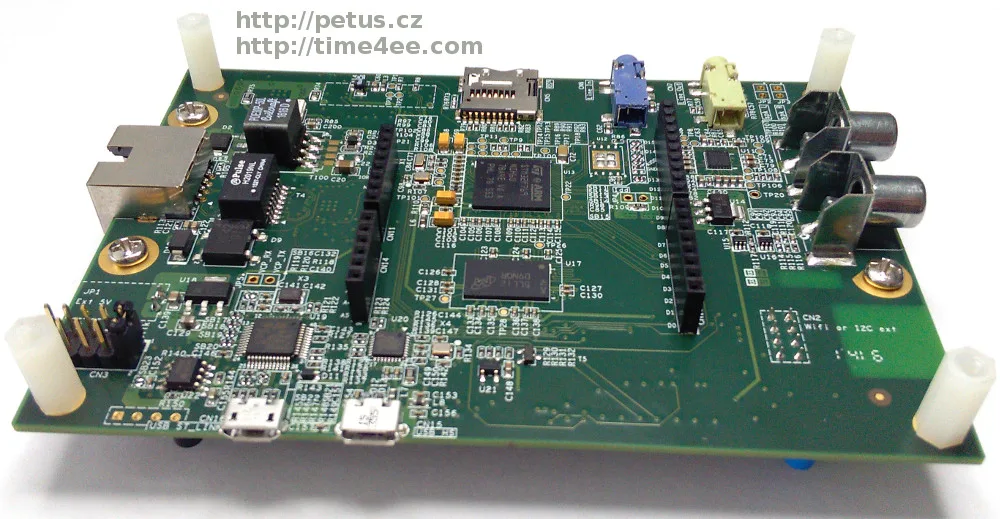

Včera (26.5.2016) STMicroelectronics zveřejnilo nový development board s mikrokontrolérem STM32F769NIH6 (ARM Cortex-M7, 2MB FLASH, 512KB RAM).
Jedná se o mikrokontrolér s maximální taktovací frekvencí 216MHz dosahující až 462 DMIPS.
STM32F7-discovery samozřejmě obsahuje i ST-LINK/V2-1.

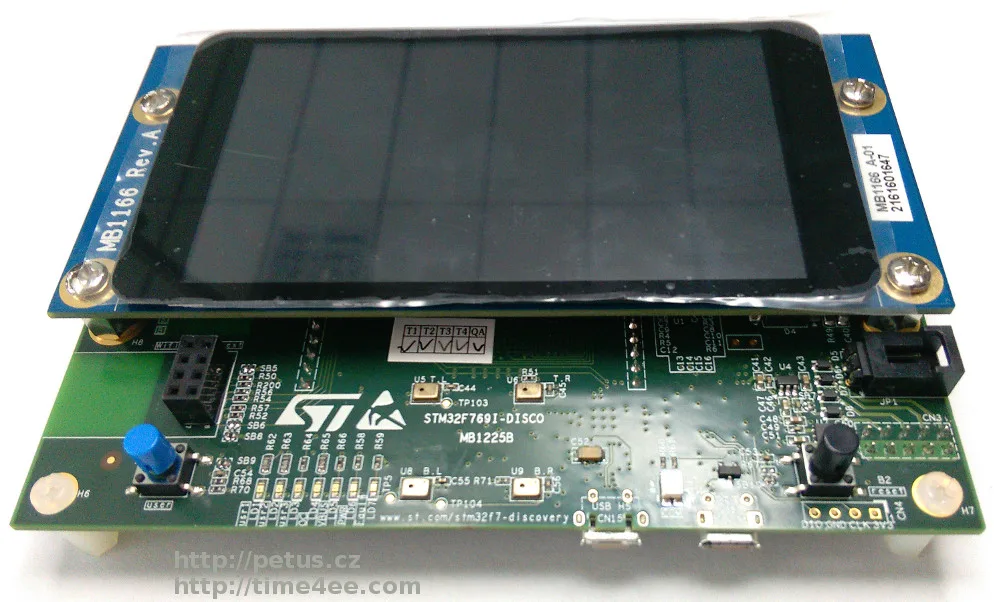

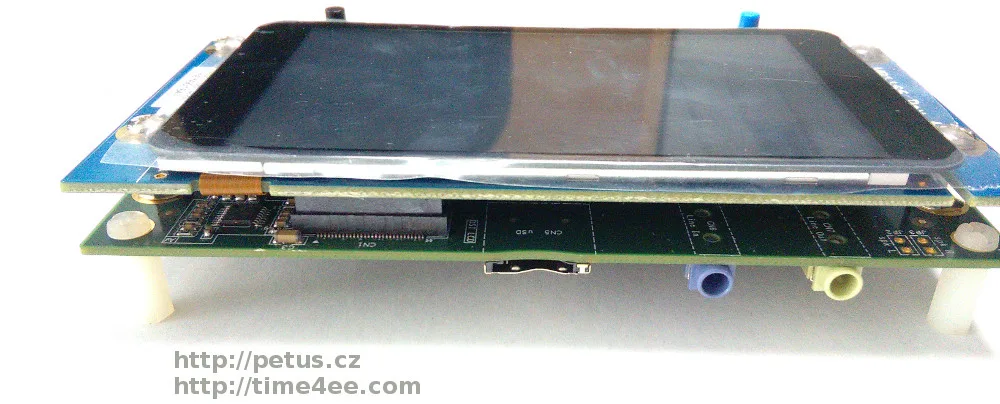

Na novou verzi discovery se dostal i 4" LCD s kapacitním snímáním doteků, který je připojen přes MIPI® DSI konektor (stejný LCD jako u STM32F469).

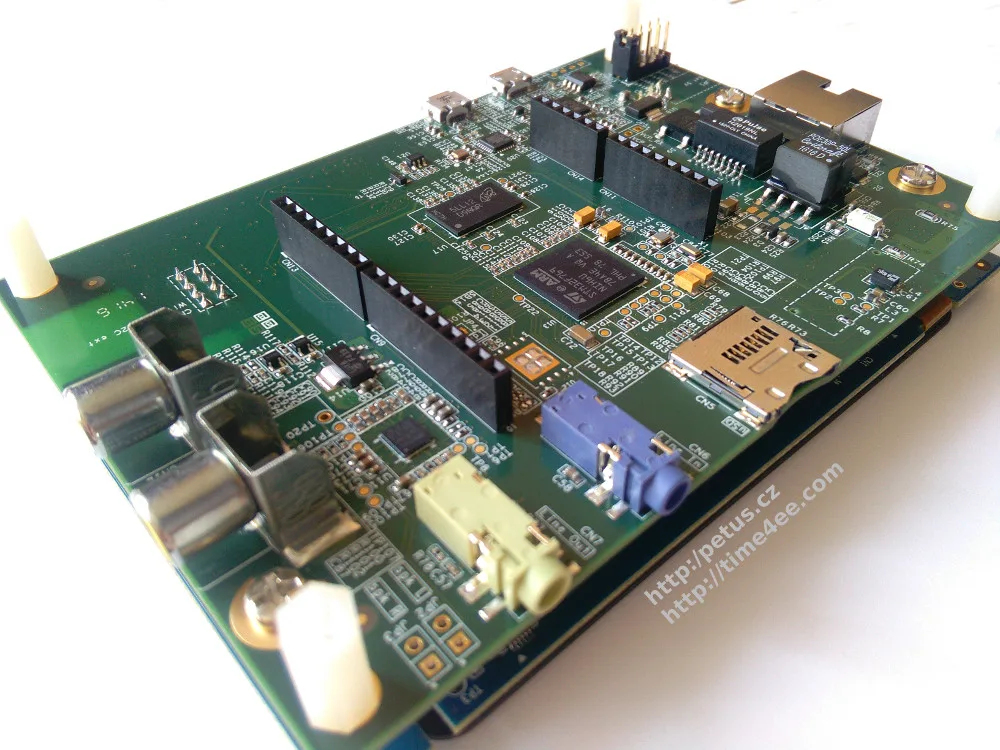

Mezi další periferie patří SAI audio kodek, dva audio jacks pro vstup i výstup, stereo výstup pro reproduktor, 4 ST MEMS mikrofony, 2 tlačítka, 512 Mbit Quad-SPI FLASH paměť, 128 Mbit SDRAM a konektor pro mikro SD kartu.
Discovery board obsahuje i konektor pro připojení Wi-Fi modulu - ESP8266. pinově kompatibilní. Popřípadě je ho možné využít pro rozšiřující I2C.

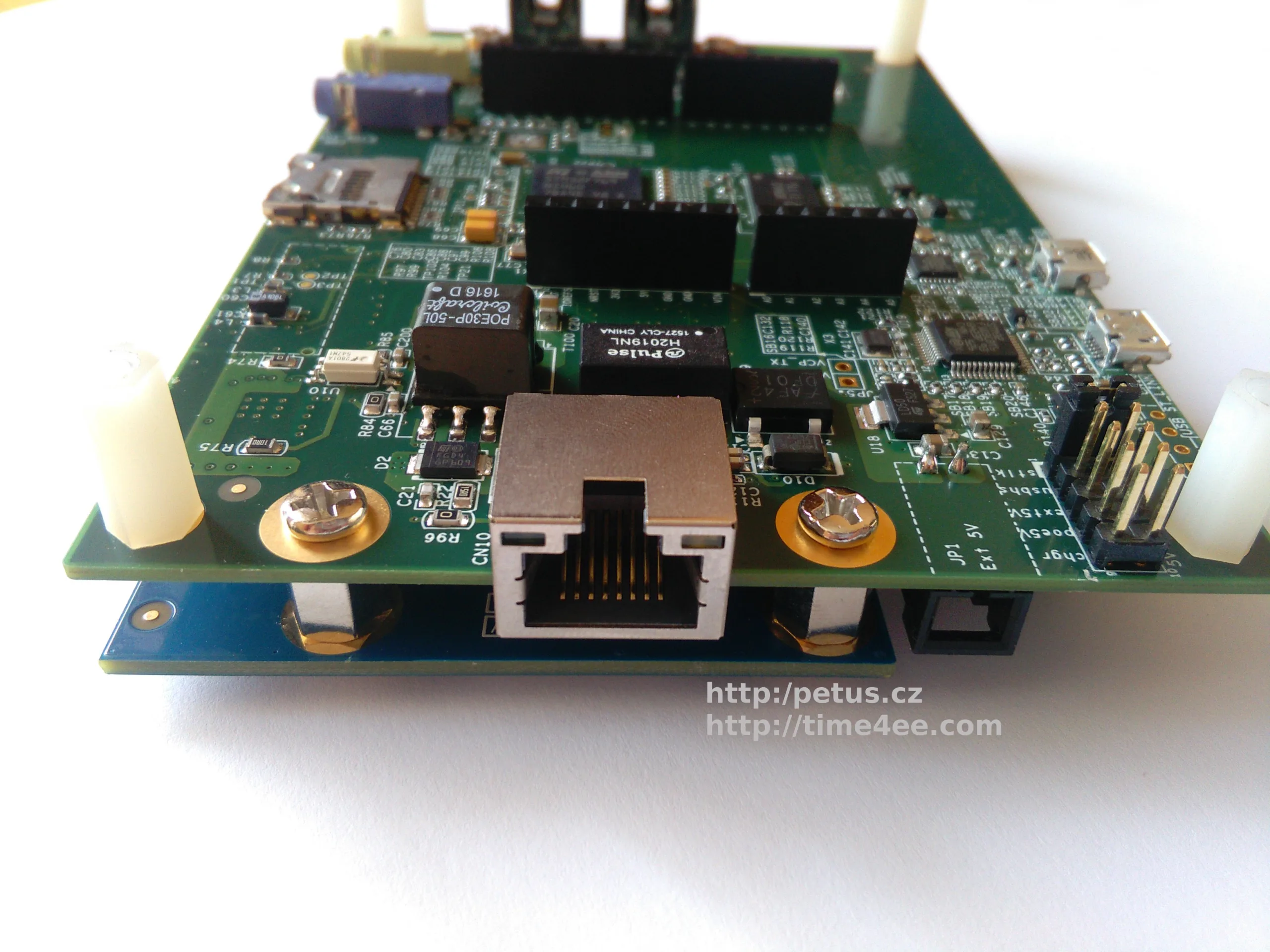

Na desce nechybí RJ45 konektor ani USB OTG.

Board může být napájen 5ti způsoby. Prvním z nich je skrze ST LINK/V2-1, další skrze USB HS konektor, třetí 5V z RJ45 (Power On Ethernet) a v neposlední řadě skrze Arduino Uno V3 konektor či USB nabíječkou.

Power On Ethernet je založen na IEEE 802.3af (Powered Device, 48 V to 5 V, 3 W).

Cena se pohybuje kolem 72,48 € (mouser.com).

Další informace: STM32F7-discovery
