USB-UART převodník od Adama Hořčici jste tu asi už četli. Tento vynikající projekt USB-UART převodníku dále vylepšil Luboš Moravec a z univerzálního převodníku se stal převodník ještě univerzálnější.
Co obsahovala původní verze a najdete jí i v té nynější?
– založený na originálním čipu FT231SX
– 3.3V i 5V tolerantní napětí na komunikačních pinech bez nutnosti přepínání
– regulátor z 5V na 3.3V přímo na desce – dodá proud až do 500 mA
– ochrana proti nadproudu
– microUSB konektor

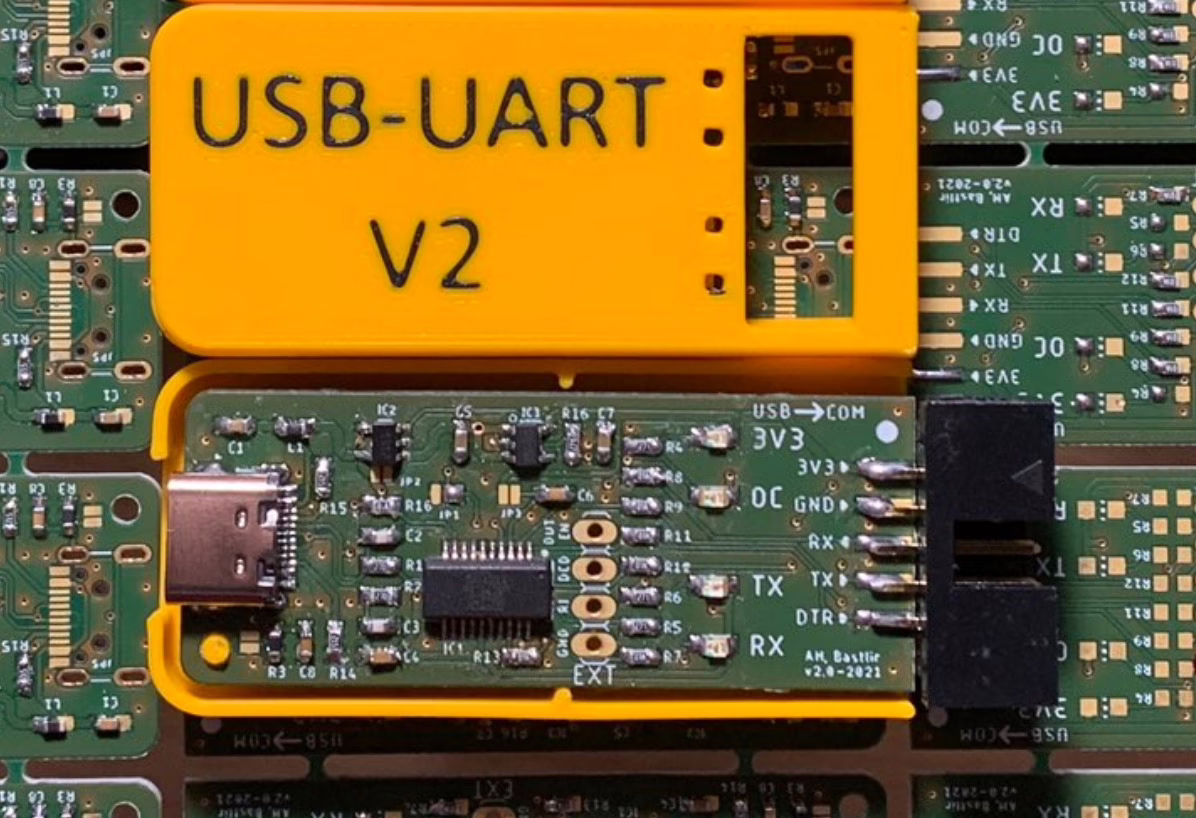

A co je nového ve verzi 2?
Největší změnou je USB-C konektor namísto miniUSB. Další úpravou je i indikační LED pro proudové přetížení stabilizátoru.

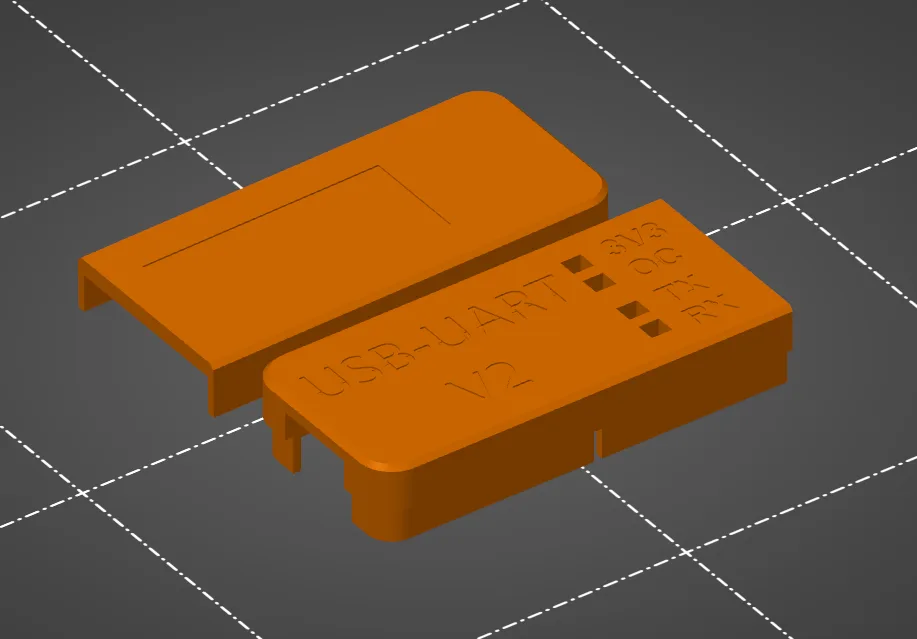

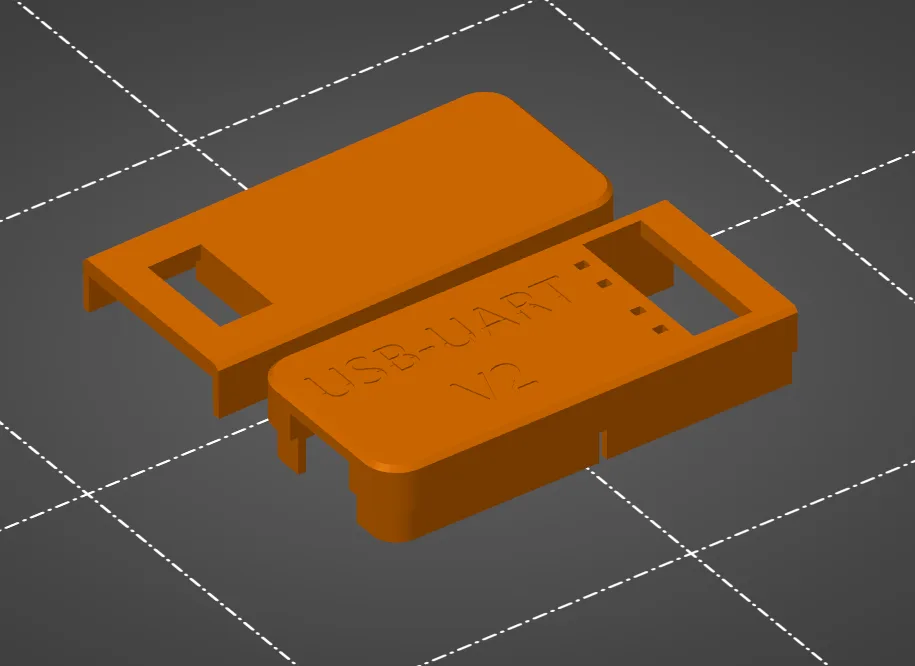

Vytisknout si můžete i jeden ze dvou typů krabiček. Ty má na svědomí OK2UQL.
Dokumentaci najdete na githubu https://github.com/ah01/u2s/
Pokud máte zájem o plošné spoje nebo plošný spoj + sadu součástek k zapájení, pak kontaktujte Luboše na https://twitter.com/bastlir
