Pět typů ESP32 vývojových kitů s kamerou OV2640

Nedávno jsem řešil zabezpečení garáže. Mým cílem bylo vyfotit část garáže v případě, že se otevřely dveře. Koupil jsem ESP32-CAM, ale kdybych tenhle článek napsal dřív, koupil bych vývojovou desku přímo s PIR čidlem.

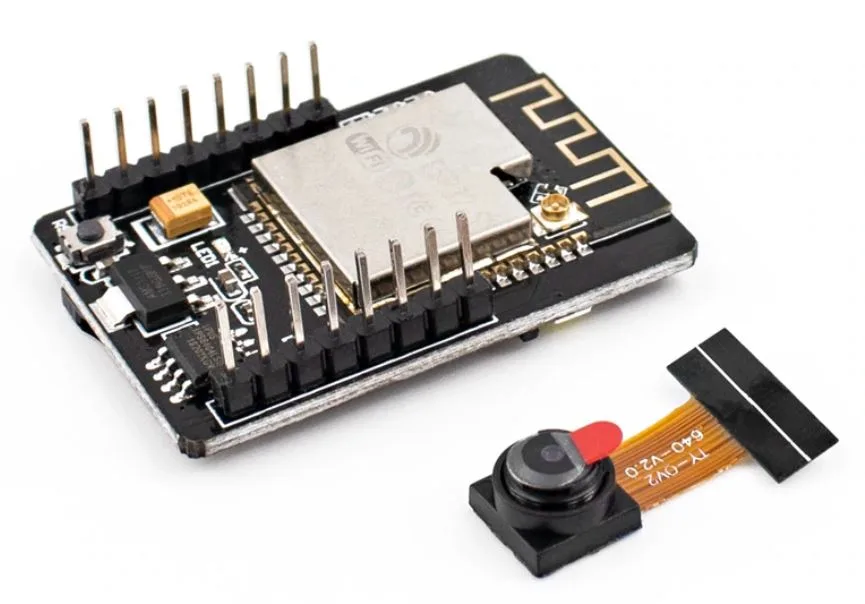

ESP32-CAM

Začneme nejlevnější deskou s ESP32 a kamerou OV2640. O této desce jsem už psal v tomto článku. Nelíbila se mi vlastní spotřeba desky v režimu spánku a i po snahách, jak redukovat spotřebu, jsem zjistil, že návrh desky pro nízkou spotřebu během spánku není zrovna dobře navržená.

Deska je za to ale velmi levná. Seženete jí okolo 5 USD. Deska používá modul ESP32-S a využít můžete i microSD slot.
https://www.aliexpress.com/item/33053012206.html

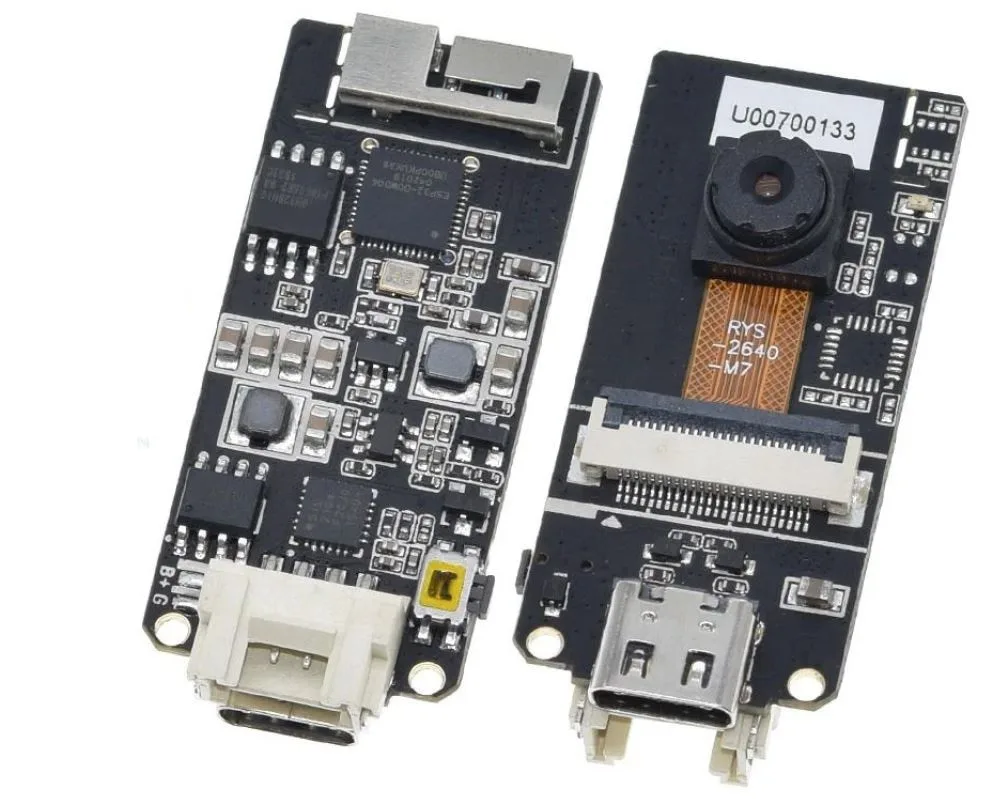

GREATZT M5Stack

Další deskou je GREATZT M5Stack s ESP32. Deska má napájecí konektor USB-C a oproti ESP32-CAM má i konektor pro akumulátor i nabíjecí obvod. Kromě toho najdete na desce i senzory BME280 a MPU6050. Programování desky je jednodušší, protože na desce je rovnou i USB-UART převodník.

Desku koupíte okolo 9 USD.
https://www.aliexpress.com/item/4000852889621.html

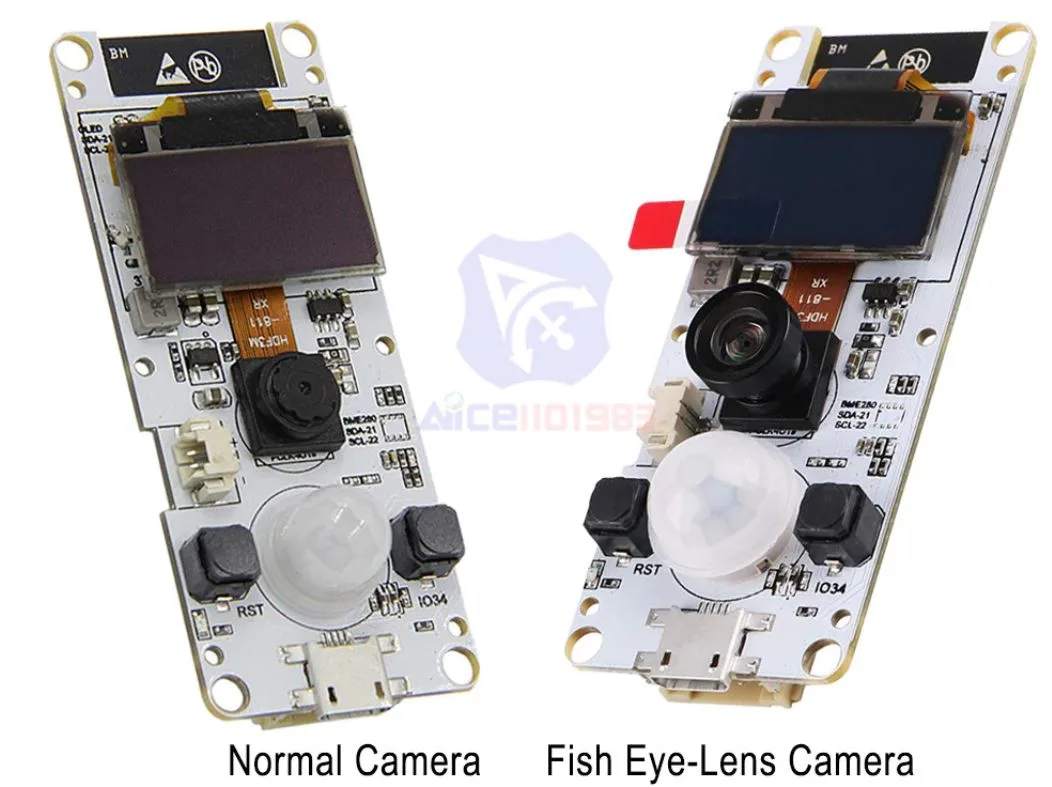

Větší varianta ESP32-CAM

Větší verze ESP32-CAM má na sobě už i PIR čidlo a tak jednoduše detekujete pohyb okolo desky. Na desce je i OLED s rozlišením 128x64px.

Navíc můžete využít dvě dostupná tlačítka a pro napájení je využit microUSB konektor. Bohužel ale nemá konektor pro baterii a tak ani nabíjecí obvod.

Co ale má je konektor s I2C rozhraním a tak k můžete k desce připojit jakékoliv čidlo s I2C rozhraním.

Cena desky je okolo 12 USD.
https://www.aliexpress.com/item/33048538815.html

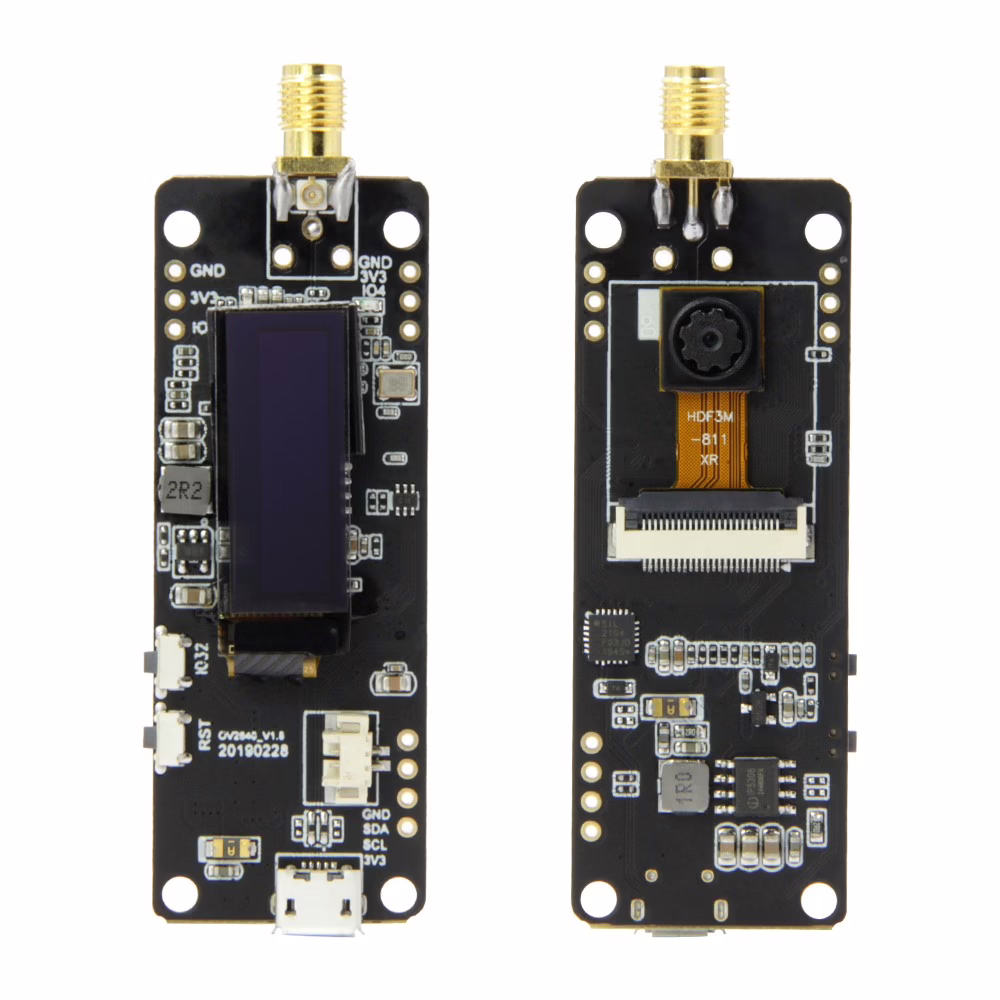

TTGO T-Journal ESP32

Poslední deskou je TTGO T Journal od známého výrobce LilyGo. Deska je založena na ESP32 Pico D4, použitým displejem na desce je OLED 0.91″ a deska obsahuje USB-UART převodník. Deska obsahuje i nabíjecí obvod pro akumulátor, konektor pro akumulátor, konektor pro externí anténu se zesílením 3dBi. O nabíjení se opět stará microUSB.

Cena desky je okolo 13 USD.
https://www.aliexpress.com/item/33005703555.html

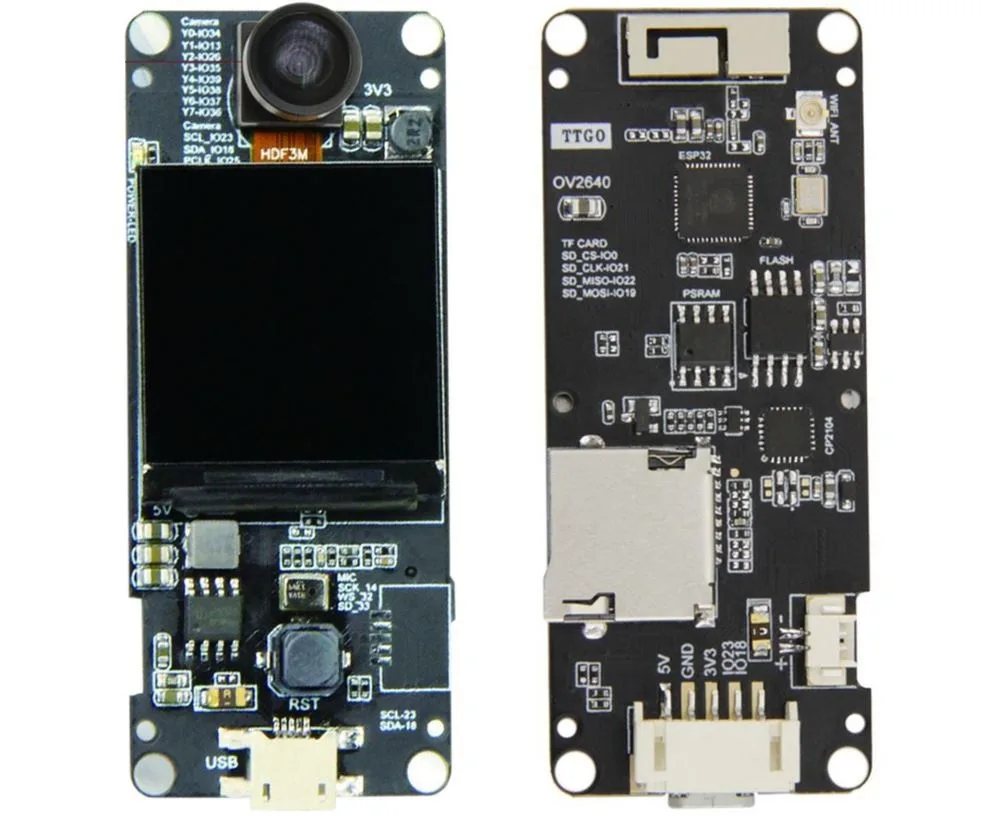

TTGO T-Camera Plus

K čtyř už uvedených vývojovým deskám ještě doplním jednu a opět od výrobce LilyGo.

Deska TTGO T-Camera Plus obsahuje IPS displej o velikosti 1.3″ s řadičem ST7789, USB-UART převodník CP2104 jako programátor a také konektor a a nabíjecí obvod pro Li-Ion akumulátor. Na napájení se stará microUSB konektor.

Na desce také najdete konektor se dvěma vyvedenými GPIO, které můžete jednoduše použít třeba k ovládání přisvětlovací jednotky.

T-Camera Plus má navíc microSD slot, kam sí můžete obrázky ukládat.

Cena je okolo 16 USD.
https://www.tindie.com/products/ttgo/lilygor-ttgo-t-camera-plus/
