Arduino Pro Micro Pinout

Pro Micro je deska od SparkFunu (33 × 18 mm) s čipem ATmega32U4 – stejným jako Arduino Leonardo a Micro. Díky nativnímu USB je oblíbeným základem vlastních klávesnic, makro pultíků a herních ovladačů.

V obchodech jsou hlavně levné klony ve verzi 5 V / 16 MHz, existuje i verze 3,3 V / 8 MHz.

Parametry

ATmega32U4: 8bitový AVR s USB, 16 MHz (verze 5 V) nebo 8 MHz (verze 3,3 V)
32 kB flash (4 kB zabírá bootloader), 2,5 kB SRAM, 1 kB EEPROM
18 GPIO na lištách (5× PWM), 9 analogových vstupů
UART (Serial1), I2C (piny 2/3) a SPI (piny 14, 15, 16)
nativní USB (klávesnice, myš, MIDI), micro USB (klony i USB-C)
napájení z USB nebo přes RAW (do 12 V)
33 × 18 mm

V Arduino IDE vyberte desku Arduino Leonardo, nebo SparkFun Pro Micro z balíčku SparkFunu (u verze 3,3 V / 8 MHz je to nutné). Při špatně zvolené frekvenci se deska po nahrání odpojí od USB a oživí se jen dvojím resetem.

Pinout a tabulka pinů

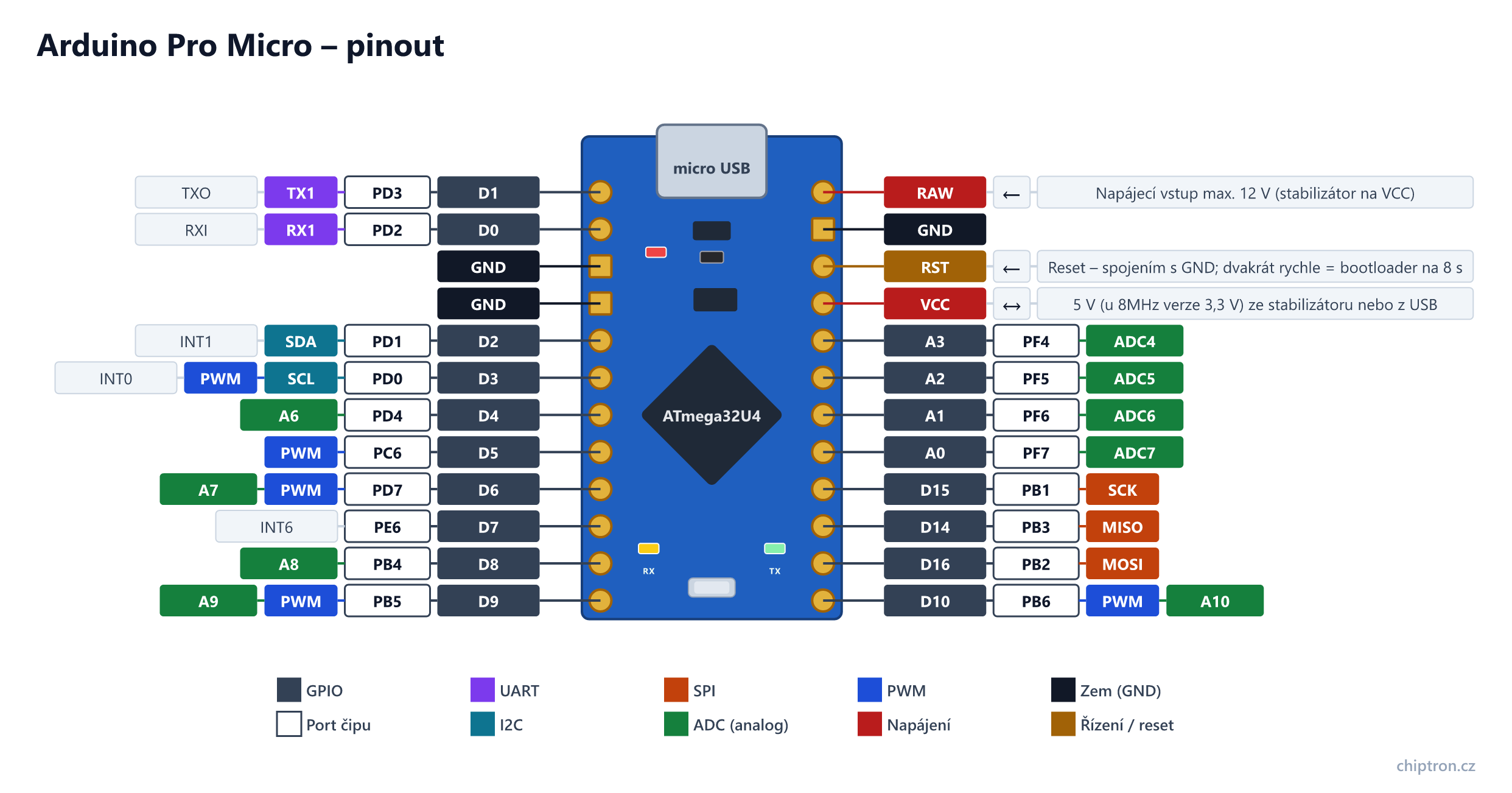

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

Stáhnout:PNG SVG

Tabulka pinů – Arduino Pro Micro
Název	Port čipu	Směr	UART	I2C	SPI	PWM	ADC	Poznámka
D0	PD2	vstup/výstup	RX1					UART RX (Serial1) – hardwarový UART. Serial v Arduinu je USB, ne tyto piny. Externí přerušení INT2.
D1	PD3	vstup/výstup	TX1					UART TX (Serial1), na potisku TXO; externí přerušení INT3
D2	PD1	vstup/výstup		SDA				I2C SDA (Wire); externí přerušení INT1
D3	PD0	vstup/výstup		SCL		PWM		I2C SCL (Wire); PWM (OC0B); externí přerušení INT0
D4	PD4	vstup/výstup					A6	Analogový vstup A6 (ADC8)
D5	PC6	vstup/výstup				PWM		PWM (OC3A)
D6	PD7	vstup/výstup				PWM	A7	PWM (OC4D); analogový vstup A7 (ADC10)
D7	PE6	vstup/výstup						Externí přerušení INT6
D8	PB4	vstup/výstup					A8	Analogový vstup A8 (ADC11)
D9	PB5	vstup/výstup				PWM	A9	PWM (OC1A); analogový vstup A9 (ADC12)
D10	PB6	vstup/výstup				PWM	A10	PWM (OC1B); analogový vstup A10 (ADC13)
D14	PB3	vstup/výstup			MISO			SPI MISO (na potisku 14)
D15	PB1	vstup/výstup			SCK			SPI SCK (na potisku 15)
D16	PB2	vstup/výstup			MOSI			SPI MOSI (na potisku 16)
A0	PF7	vstup/výstup					ADC7
A1	PF6	vstup/výstup					ADC6
A2	PF5	vstup/výstup					ADC5
A3	PF4	vstup/výstup					ADC4
GND		–
GND		–
VCC		vstup/výstup						Regulované napětí desky – 5 V u verze 16 MHz, 3,3 V u verze 8 MHz. Je to výstup, ale lze jím desku i napájet stabilizovaným zdrojem. Propojka J1 (u verze 5 V spojená) připojuje USB přímo na VCC.
RST		vstup						Deska klasicky nemá resetovací tlačítko: spojte RST s GND. Dvojí rychlé spojení spustí bootloader na 8 s – tak se dá oživit deska, kterou nahraný program „zamkl“.
GND		–
RAW		vstup						Neregulovaný napájecí vstup do stabilizátoru (MIC5219, 500 mA). Bezpečné maximum je 12 V a napětí má být aspoň o 1 V vyšší než VCC. Při napájení z USB je na RAW asi 4,8 V.

Na co si dát pozor

Deska nemá LED na pinu 13 – LED_BUILTIN nic nerozsvítí. Bliknout jde LED RX a TX.
Resetovací tlačítko klasický Pro Micro nemá: spojte RST s GND, dvakrát rychle = bootloader na 8 s.
Na RAW přiveďte nejvýš 12 V, u verze 5 V aspoň 6 V.
Zvolená verze (5 V / 16 MHz nebo 3,3 V / 8 MHz) musí odpovídat nastavení v Arduino IDE.
Klony se liší: propojka J1, stabilizátor i barvy LED nemusí odpovídat originálu.
