Arduino Nano Pinout

Arduino Nano je Uno v malém: stejný ATmega328P na 16 MHz, ale v rozměrech 45 × 18 mm, takže se vejde do nepájivého pole. Navíc má dva analogové vstupy A6 a A7.

Klony s převodníkem CH340 stojí pár desítek korun.

Parametry

ATmega328P: 8bitový AVR, 16 MHz
32 kB flash, 2 kB SRAM, 1 kB EEPROM
14 digitálních pinů (6× PWM), 8 analogových vstupů (A6 a A7 jen analogové)
UART, I2C (A4/A5) a SPI (D10–D13 a konektor ICSP)
logika 5 V, napájení 7–12 V (VIN) nebo z mini USB
převodník FT232RL (originál) nebo CH340 (klony)
45 × 18 mm

Klony mívají starší bootloader – když nahrávání v Arduino IDE selže, zkuste procesor ATmega328P (Old Bootloader). Řada Nano Every, Nano 33 a Nano ESP32 má stejné rozměry i rozložení pinů, ale jiné čipy.

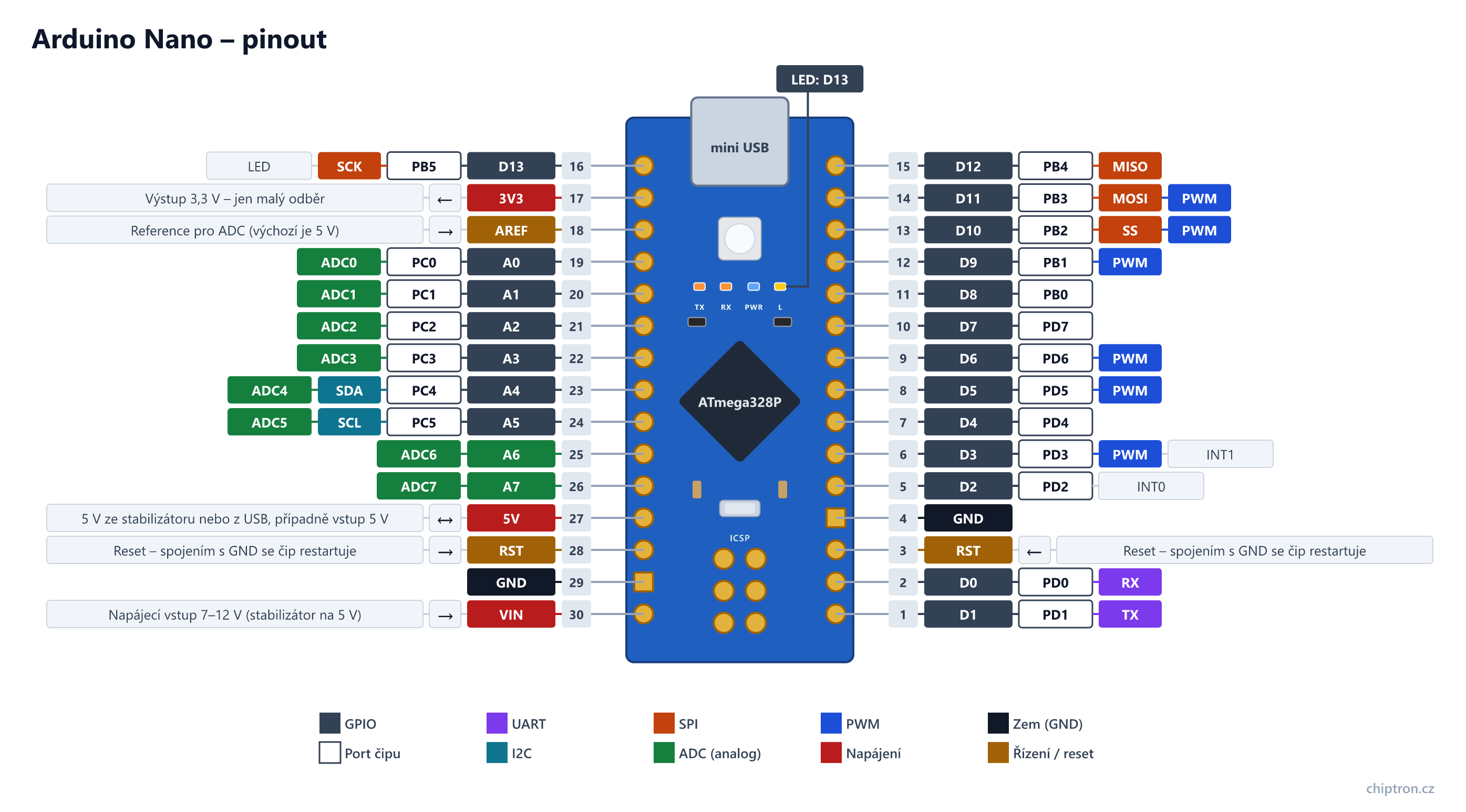

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

Stáhnout:PNG SVG

Tabulka pinů – Arduino Nano
Pin	Název	Port čipu	Směr	UART	I2C	SPI	PWM	ADC	Poznámka
1	D1	PD1	vstup/výstup	TX					UART TX – sdílený s převodníkem USB-serial
2	D0	PD0	vstup/výstup	RX					UART RX – sdílený s převodníkem USB-serial (nahrávání programu)
3	RST		vstup						Reset – spojením s GND se čip restartuje
4	GND		–
5	D2	PD2	vstup/výstup						Externí přerušení INT0
6	D3	PD3	vstup/výstup				PWM		Externí přerušení INT1; PWM z časovače 2 (OC2B)
7	D4	PD4	vstup/výstup
8	D5	PD5	vstup/výstup				PWM		PWM z časovače 0 (OC0B)
9	D6	PD6	vstup/výstup				PWM		PWM z časovače 0 (OC0A)
10	D7	PD7	vstup/výstup
11	D8	PB0	vstup/výstup
12	D9	PB1	vstup/výstup				PWM		PWM z časovače 1 (OC1A)
13	D10	PB2	vstup/výstup			SS	PWM		PWM z časovače 1 (OC1B); SPI SS
14	D11	PB3	vstup/výstup			MOSI	PWM		PWM z časovače 2 (OC2A); SPI MOSI
15	D12	PB4	vstup/výstup			MISO			SPI MISO
16	D13	PB5	vstup/výstup			SCK			SPI SCK; vestavěná LED „L“
17	3V3		výstup						Výstup 3,3 V jen pro malý odběr – u originálu z převodníku FT232RL (max. 50 mA), u klonů s CH340 ještě méně.
18	AREF		vstup						Reference pro ADC (výchozí je 5 V)
19	A0	PC0	vstup/výstup					ADC0
20	A1	PC1	vstup/výstup					ADC1
21	A2	PC2	vstup/výstup					ADC2
22	A3	PC3	vstup/výstup					ADC3
23	A4	PC4	vstup/výstup		SDA			ADC4	I2C SDA (Wire)
24	A5	PC5	vstup/výstup		SCL			ADC5	I2C SCL (Wire)
25	A6		vstup					ADC6	Jen analogový vstup – nejde použít jako digitální pin
26	A7		vstup					ADC7	Jen analogový vstup – nejde použít jako digitální pin
27	5V		vstup/výstup						5 V ze stabilizátoru nebo z USB, případně vstup 5 V
28	RST		vstup						Reset – spojením s GND se čip restartuje
29	GND		–
30	VIN		vstup						Napájecí vstup 7–12 V (stabilizátor na 5 V)

Na co si dát pozor

D0 a D1 (UART) sdílí převodník USB-serial – připojené periferie ruší nahrávání.
A6 a A7 jsou jen analogové – pinMode() ani digitalRead() na nich nefungují.
Pin 3V3 je jen pro malý odběr.
Z jednoho pinu berte do 20 mA, z celého čipu nejvýš 200 mA.
