Arduino Pro Mini Pinout

Arduino Pro Mini je nejmenší klasické Arduino s čipem ATmega328P (33 × 18 mm). Nemá USB ani převodník – program se nahrává přes šestipinovou lištu FTDI externím převodníkem USB-serial. Díky tomu má malou spotřebu a hodí se do bateriových projektů.

Vyrábí se ve verzi 5 V / 16 MHz a 3,3 V / 8 MHz.

Parametry

  • ATmega328P: 8bitový AVR, 16 MHz (verze 5 V) nebo 8 MHz (verze 3,3 V)
  • 32 kB flash, 2 kB SRAM, 1 kB EEPROM
  • 14 digitálních pinů (6× PWM), 8 analogových vstupů (A6 a A7 jen analogové)
  • UART, I2C (plošky A4/A5) a SPI (D10–D13)
  • bez USB – nahrávání převodníkem USB-serial přes lištu FTDI
  • napájení přes RAW (do 12 V) nebo VCC
  • 33 × 18 mm

Pro nahrávání připojte převodník s vývodem DTR (FTDI, CP2102, CH340) na lištu FTDI: GND, VCC, RXI na TX převodníku, TXO na RX a DTR. Deska se před nahráním sama resetuje. Kvůli nízké spotřebě na baterii se obvykle odpojuje napájecí LED a stabilizátor (propojka SJ1).

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

Jména pinů:

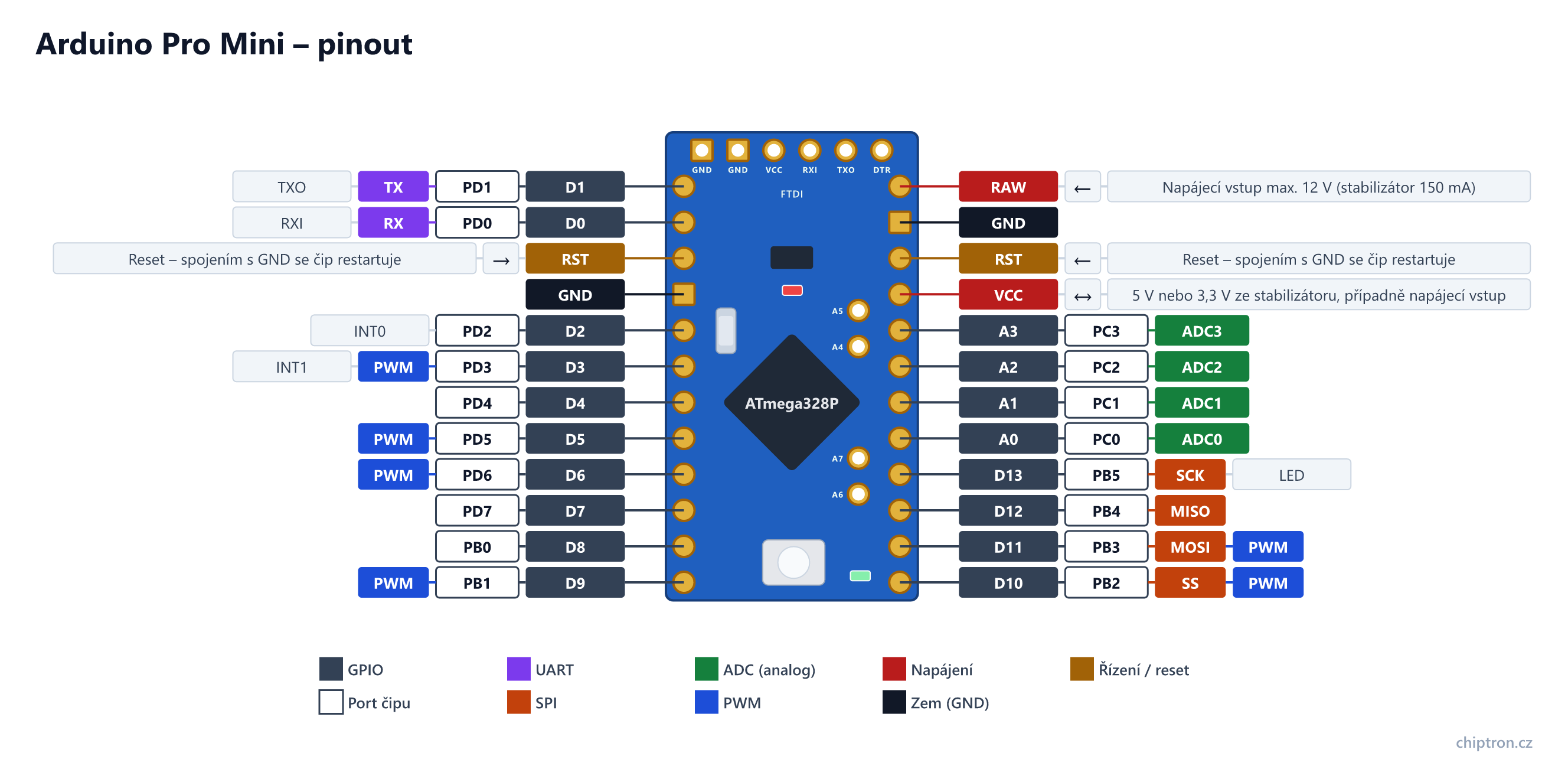

Arduino Pro Mini – pinoutArduino Pro Mini – pinoutchiptron.cz · CC BY 4.0ATmega328PFTDIGNDGNDVCCRXITXODTRA5A4A7A6 D1 PD1 TX TXO D0 PD0 RX RXI RST → Reset – spojením s GND se čip restartuje GND D2 PD2 INT0 D3 PD3 PWM INT1 D4 PD4 D5 PD5 PWM D6 PD6 PWM D7 PD7 D8 PB0 D9 PB1 PWM RAW ← Napájecí vstup max. 12 V (stabilizátor 150 mA) GND RST ← VCC ↔ 5 V nebo 3,3 V ze stabilizátoru, případně napájecí vstup A3 PC3 ADC3 A2 PC2 ADC2 A1 PC1 ADC1 A0 PC0 ADC0 D13 PB5 SCK LED D12 PB4 MISO D11 PB3 MOSI PWM D10 PB2 SS PWM GPIO Port čipu UART SPI ADC (analog) PWM Napájení Zem (GND) Řízení / reset

FTDI a plošky uvnitř

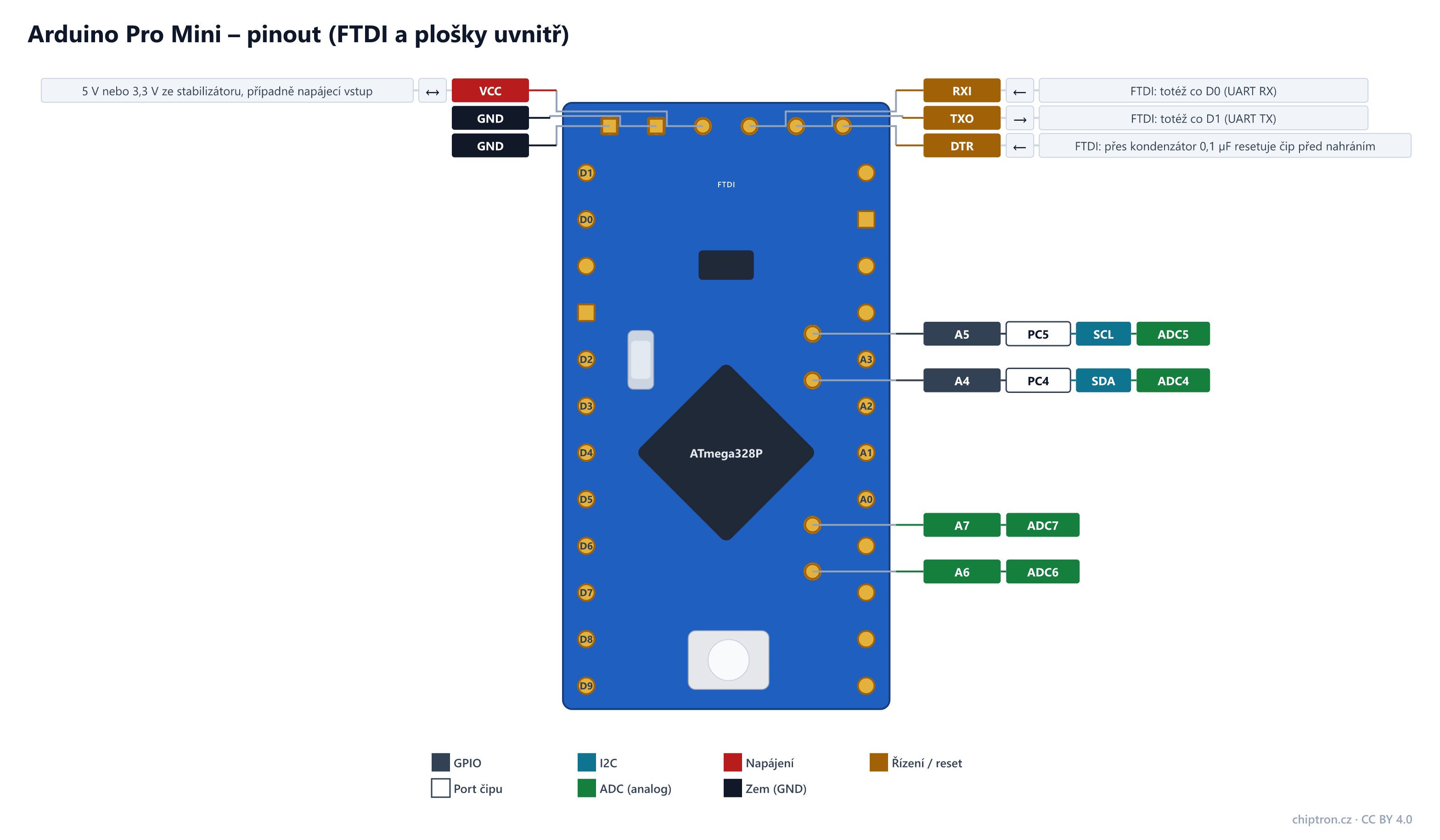

Arduino Pro Mini – pinout (FTDI a plošky uvnitř)Arduino Pro Mini – pinout (FTDI a plošky uvnitř)chiptron.cz · CC BY 4.0ATmega328PFTDID1D0D2A3D3A2D4A1D5A0D6D7D8D9 VCC ↔ 5 V nebo 3,3 V ze stabilizátoru, případně napájecí vstup GND GND RXI ← FTDI: totéž co D0 (UART RX) TXO → FTDI: totéž co D1 (UART TX) DTR ← FTDI: přes kondenzátor 0,1 µF resetuje čip před nahráním A5 PC5 SCL ADC5 A4 PC4 SDA ADC4 A7 ADC7 A6 ADC6 GPIO Port čipu I2C ADC (analog) Napájení Zem (GND) Řízení / reset
Stáhnout:PNGSVG
Stáhnout – FTDI a plošky uvnitř:PNGSVG
Tabulka pinů – Arduino Pro Mini
NázevPort čipuSměrUARTI2CSPIPWMADCPoznámka
D0PD0vstup/výstupRXUART RX, na potisku RXI – připojte TX převodníku
D1PD1vstup/výstupTXUART TX, na potisku TXO – připojte RX převodníku
D2PD2vstup/výstupExterní přerušení INT0
D3PD3vstup/výstupPWMExterní přerušení INT1; PWM z časovače 2 (OC2B)
D4PD4vstup/výstup
D5PD5vstup/výstupPWMPWM z časovače 0 (OC0B)
D6PD6vstup/výstupPWMPWM z časovače 0 (OC0A)
D7PD7vstup/výstup
D8PB0vstup/výstup
D9PB1vstup/výstupPWMPWM z časovače 1 (OC1A)
D10PB2vstup/výstupSSPWMPWM z časovače 1 (OC1B); SPI SS
D11PB3vstup/výstupMOSIPWMPWM z časovače 2 (OC2A); SPI MOSI
D12PB4vstup/výstupMISOSPI MISO
D13PB5vstup/výstupSCKSPI SCK; vestavěná LED
A0PC0vstup/výstupADC0
A1PC1vstup/výstupADC1
A2PC2vstup/výstupADC2
A3PC3vstup/výstupADC3
A4PC4vstup/výstupSDAADC4I2C SDA (Wire) – ploška uvnitř desky
A5PC5vstup/výstupSCLADC5I2C SCL (Wire) – ploška uvnitř desky
A6vstupADC6Jen analogový vstup – ploška uvnitř desky
A7vstupADC7Jen analogový vstup – ploška uvnitř desky
RSTvstupReset – spojením s GND se čip restartuje
GND–
VCCvstup/výstupRegulované napětí desky – 5 V u verze 16 MHz, 3,3 V u verze 8 MHz. Lze jím desku napájet stabilizovaným zdrojem; rozpojením propojky SJ1 u stabilizátoru se odpojí stabilizátor i LED napájení (nízká spotřeba).
RSTvstupReset – spojením s GND se čip restartuje
GND–
RAWvstupNeregulovaný napájecí vstup do stabilizátoru MIC5205 (max. 150 mA). Podle výrobce 5–12 V (verze 5 V) a 3,35–12 V (verze 3,3 V); pro stabilní výstup je lepší mít aspoň o 1 V víc než VCC.
GND–
GND–
VCCvstup/výstupRegulované napětí desky – 5 V u verze 16 MHz, 3,3 V u verze 8 MHz. Lze jím desku napájet stabilizovaným zdrojem; rozpojením propojky SJ1 u stabilizátoru se odpojí stabilizátor i LED napájení (nízká spotřeba).
RXIvstupFTDI: totéž co D0 (UART RX)
TXOvýstupFTDI: totéž co D1 (UART TX)
DTRvstupFTDI: přes kondenzátor 0,1 µF resetuje čip před nahráním

Na co si dát pozor

  • Napětí převodníku musí odpovídat verzi desky – 3,3V verzi nenapájejte z 5 V.
  • I2C je na ploškách A4 (SDA) a A5 (SCL) uvnitř desky, ne na krajních lištách.
  • A6 a A7 jsou jen analogové vstupy.
  • Klony mají plošky A4–A7 a GND často jinde a některé používají ATmega328PB – podívejte se na potisk své desky.
  • Stabilizátor dá jen 150 mA.
