Recenze Eagle 7.0/Review Eagle 7.0

Softwarová firma Cadsoft vydala novou verzi populárního CAD programu Eagle s pořadovým číslem 7.0. V tomto mini přehledu se podíváme, co je nového.

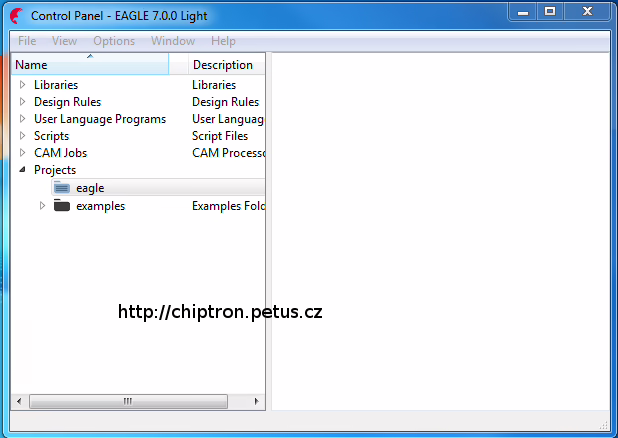

Na úvodní obrazovce je hned vidět změna designu (na dalších obrázcích bude změna ještě větší)

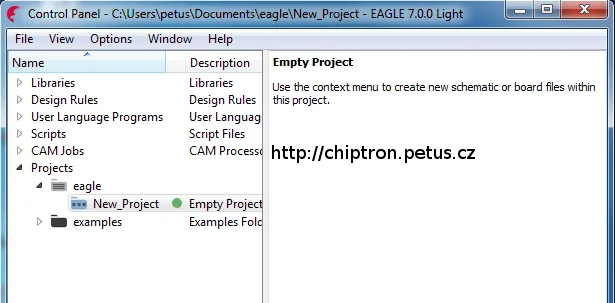

Takto vypadají ikony složky a projektu

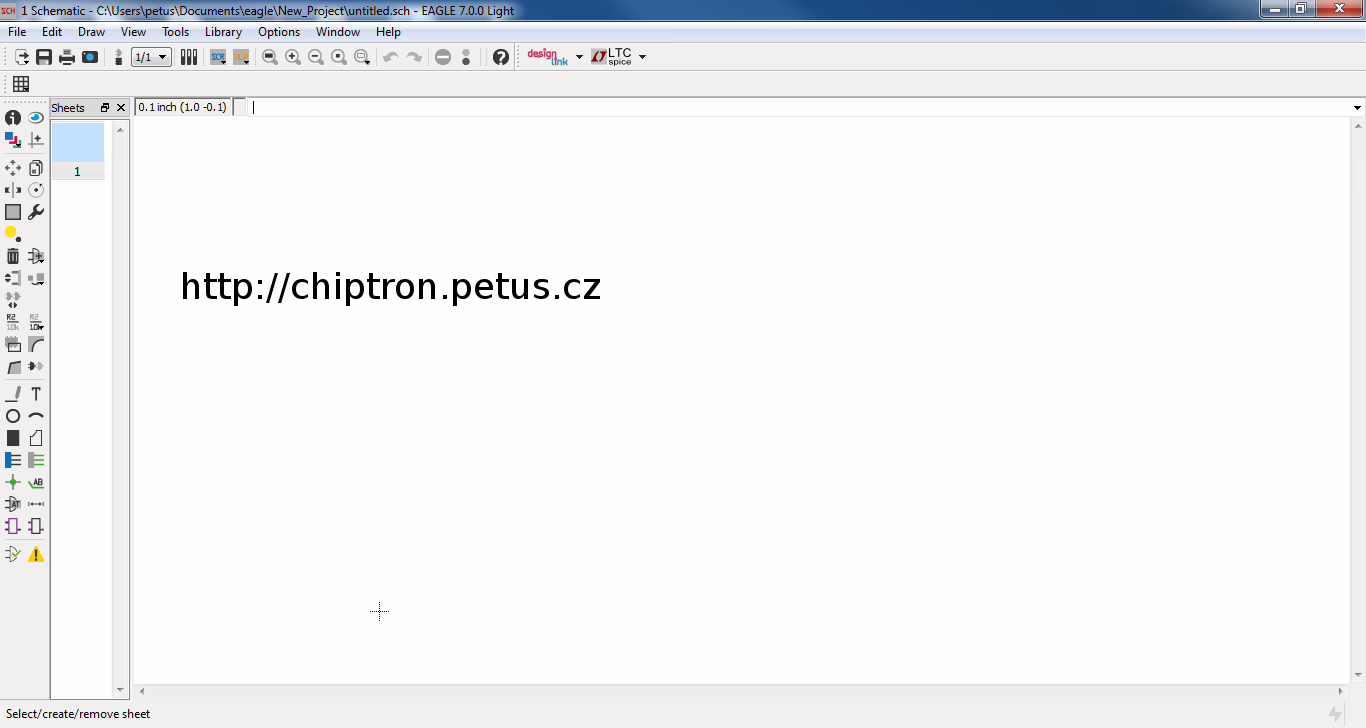

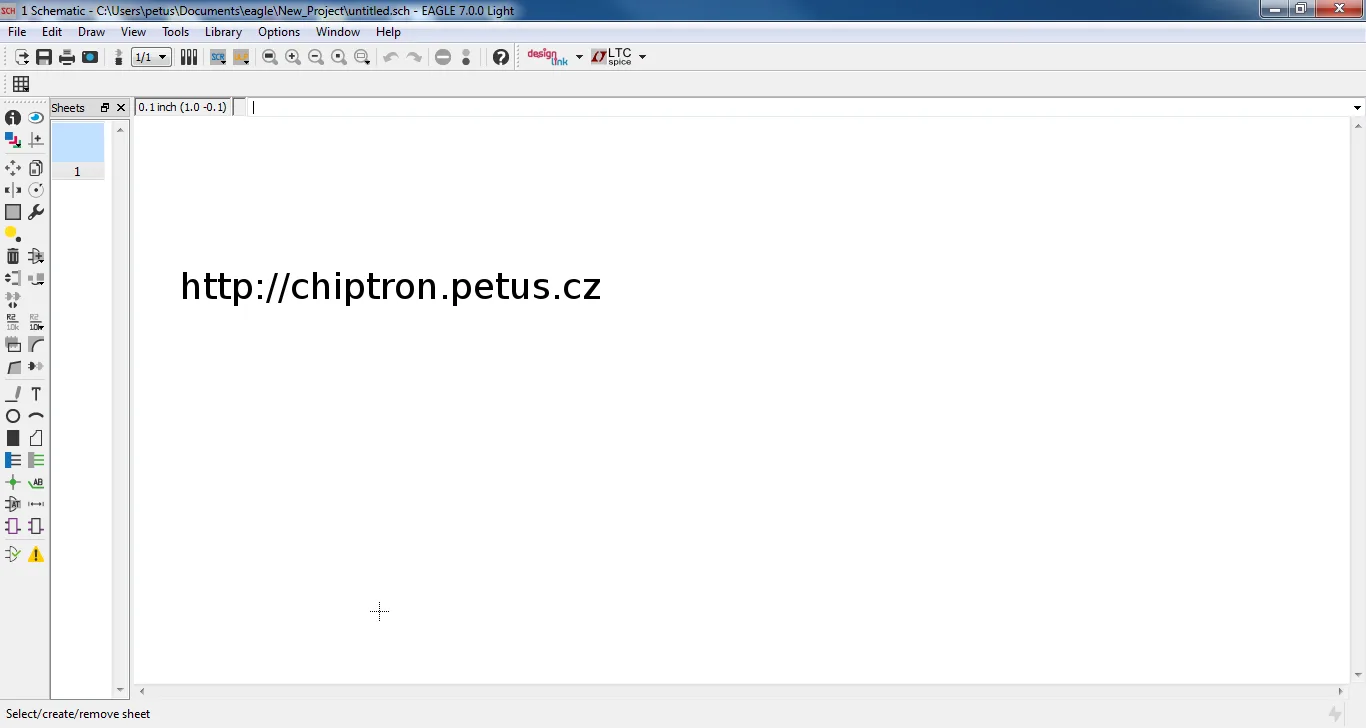

Po vytvoření schematic je vidět úplně nový design tlačítek. Na tuto změnu si někteří asi budou dlouho zvykat.

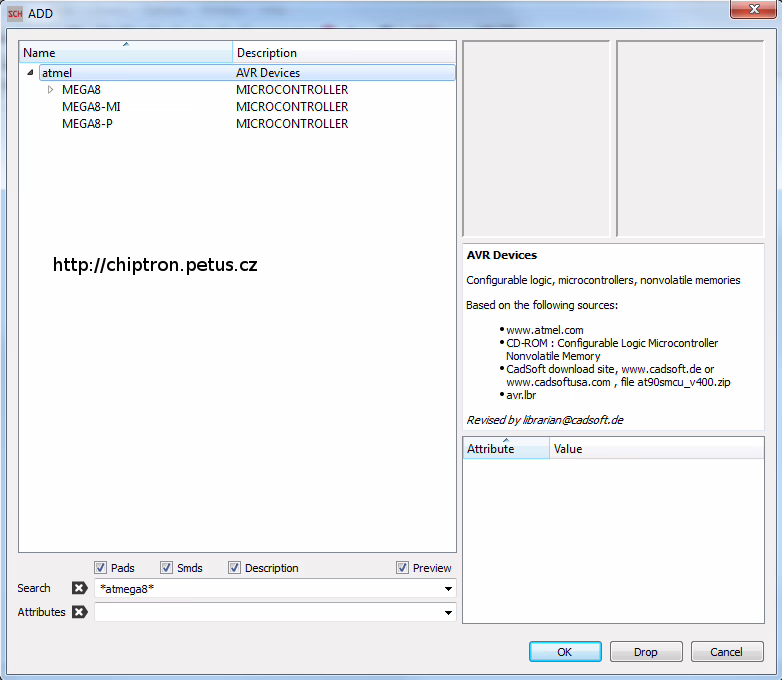

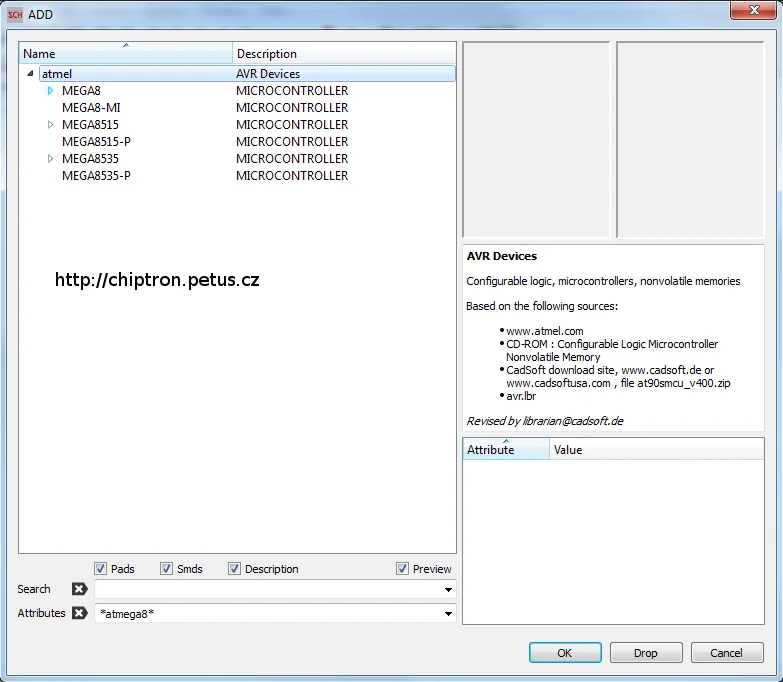

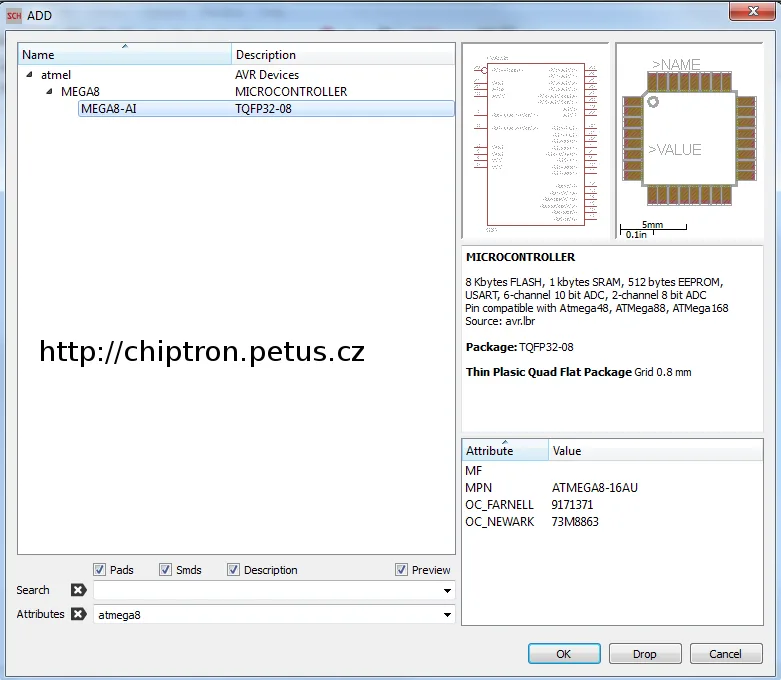

Další, nikterak velká, změna je možnost vyhledávání součástek v „add“ přes attributy. Na dalších obrázcích vidíte, jaké součástky program najde při různých vyhledávacích slovech v „search“ a „attributes“.

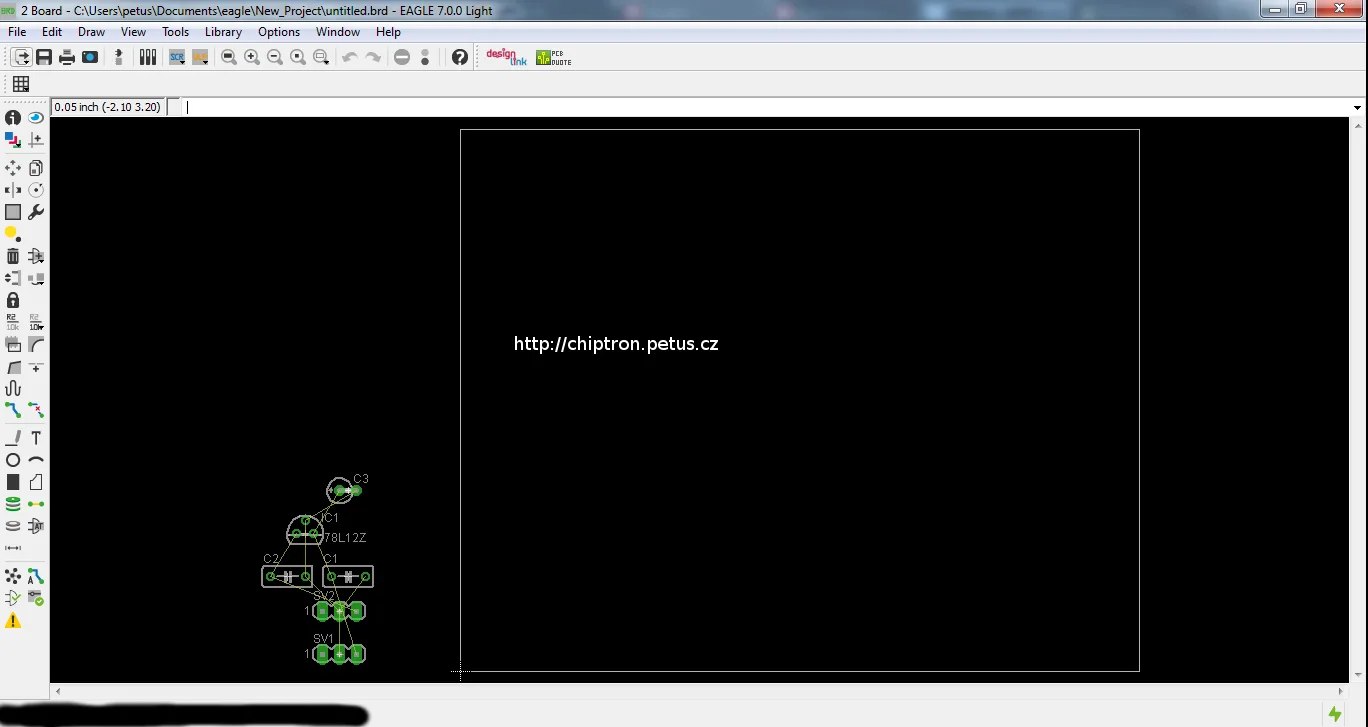

Takto vypadá board – návrh desky. Největší změna opět v designu ikon a co je opravdu hrozné jsou ikony pro „SCR“ a „ULP“, kde ikona „ULP“ není skoro vidět.

Velkou novinkou je možnost upravovat schéma i desku plošného spoje ve starších verzích Eagle a naopak. Odpadá tedy nutnost mít stejnou verzi na všech počítačích. Vyjma použití autorouteru a hierarchického projektu.

Byl vylepšený autorouter, který je založen na rip-up algoritmu. Parametry jsou definované v Rule Checker & NetClass. Autorouter respektive více konfigurací mohou běžet najednou.

Export IDF, což je soubor, ve kterém jsou zobrazeny rozměry součástek jako bloky (délka, výška a šířka). To umožní lepší kontrolu nad mechanickými vlastnostmi.

Hierarchický návrh – nová funkce, která pro velké projekty opravdu chyběla. Je to rozdělení projektu do menších bloků, které jsou poté přidělovány různým vývojářům a po dokončení projektu opět sloučena.
