Step-down MC34063 – 12-3.3V/500mA

Články22.12.2013
Autor: Petr Šrámek

Další konstrukce spínaného měniče, tentokrát snižujícího z 12V na 3.3V s velmi populárním DC/DC měničem MC34063. Cívka byla vypočítána na 22uA. Při prvním měření s touto cívkou byla účinnost velmi malá, což bylo způsobeno přesycováním jádra. Byla proto nahrazena cívkou 470uA/3A. Je samozřejmě možné použít cívku na nižší proud. 3A cívka byla vybrána, protože byla jediná dostupná.

Z tabulky můžete vidět maximální účinnost 73.086% přičemž katalogová hodnota byla 80%. 80% účinnost je dána integrovanými součástkami DC/DC měniče (bipolární tranzistory).

Měnič byl navržen pro maximální odběr 500mA, ale s maximálním zvlněním 100mV. Při měření zvlnění byl odebíraný proud 550mA.

Spínací frekvence byla 68KHz.

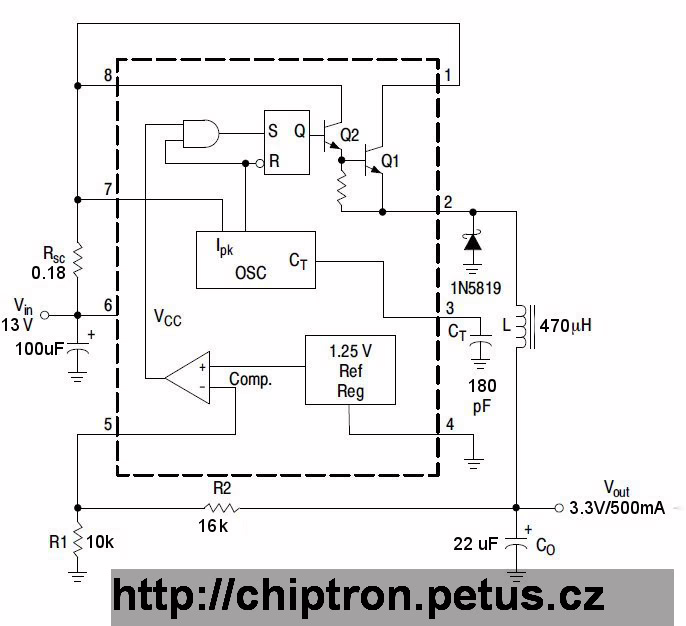

Blokové schéma měniče:

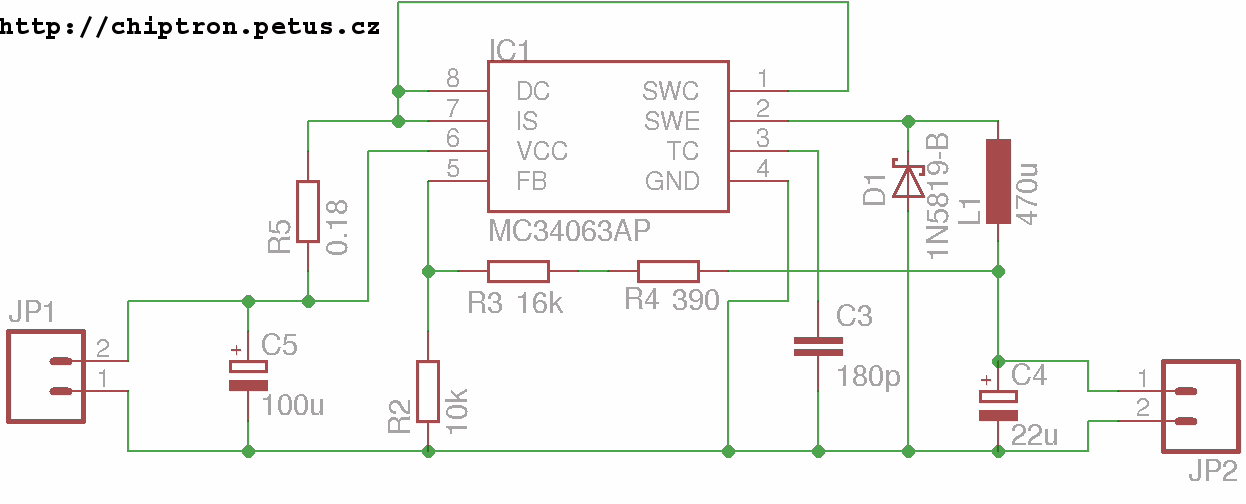

Schéma zapojení:

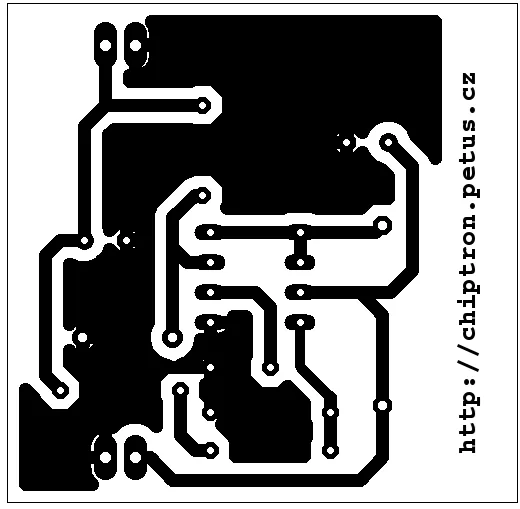

Deska plošného spoje (pro nažehlovací metodu):

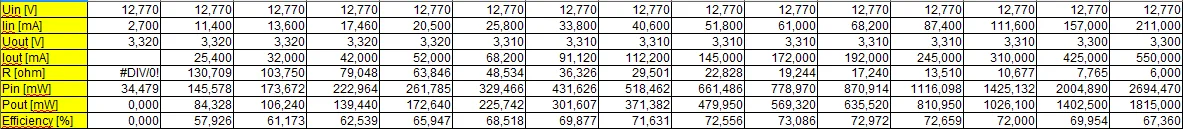

Tabulka naměřených hodnot:

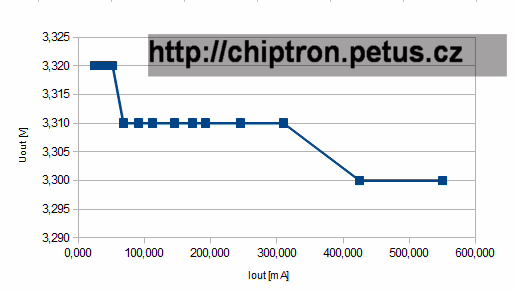

Graf výstupního napětí v závislosti na výstupním proudu:

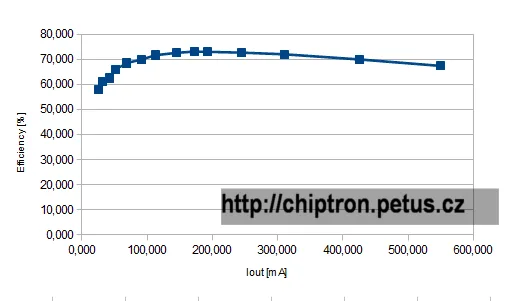

Graf účinnosti v závislosti na výstupním proudu:

Zvlnění výstupního napětí (při 550mA):

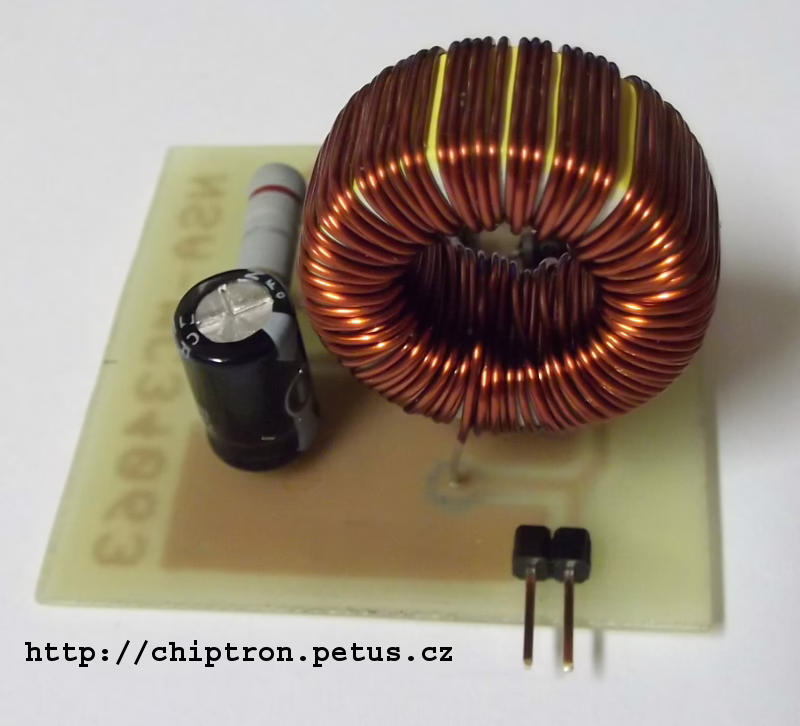

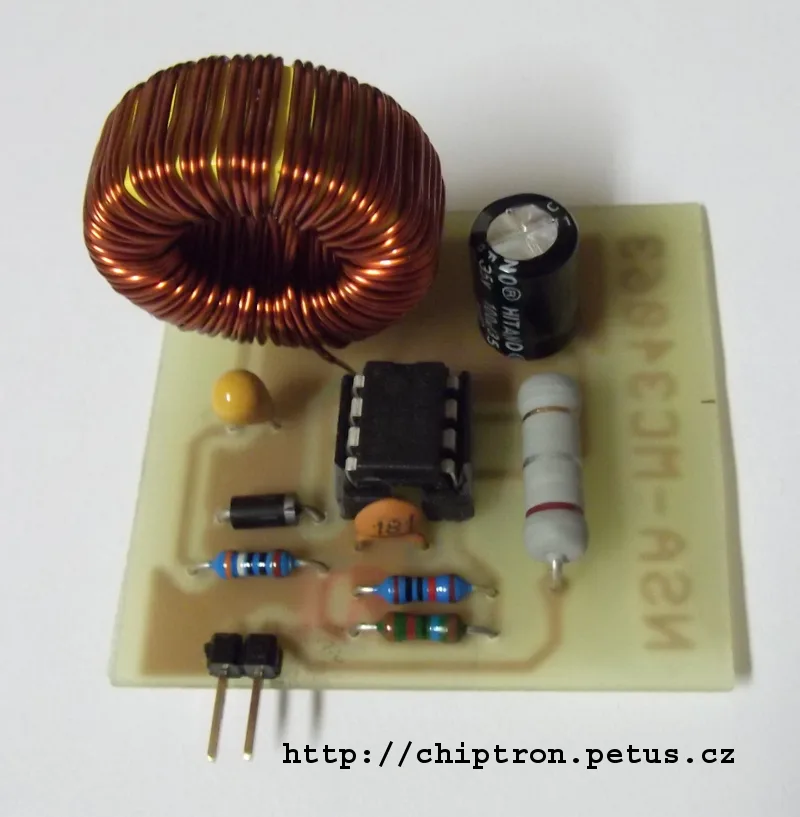

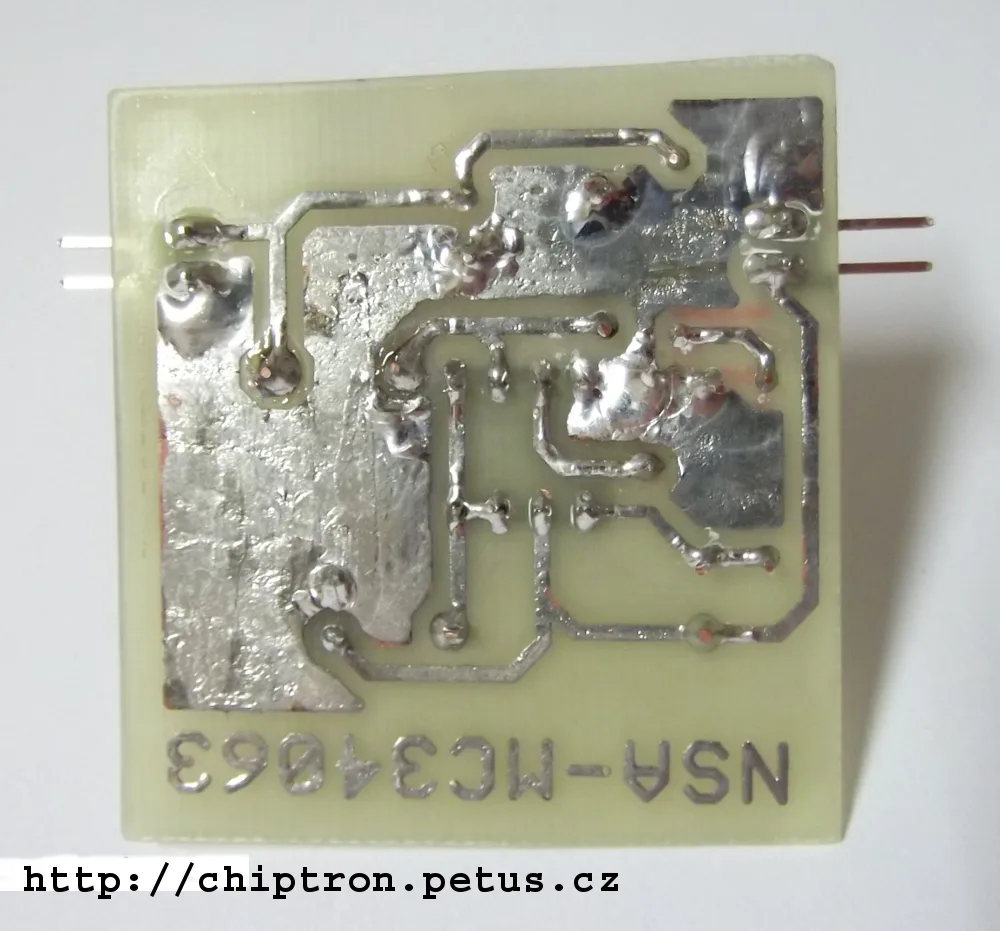

Obrázky konečné konstrukce:
