STEVAL$STWINKT1B – nadupaný vývojový kit s mnoha senzory a mikrokontrolérem STM32L4

Vyhrál jsem vývojový kit STEVAL$STWINKT1B v soutěži vedenou firmnou EVB Elektronik- distributor Avnet. A protože je to velmi zajímavý vývojový kit, podíváme se na něj.

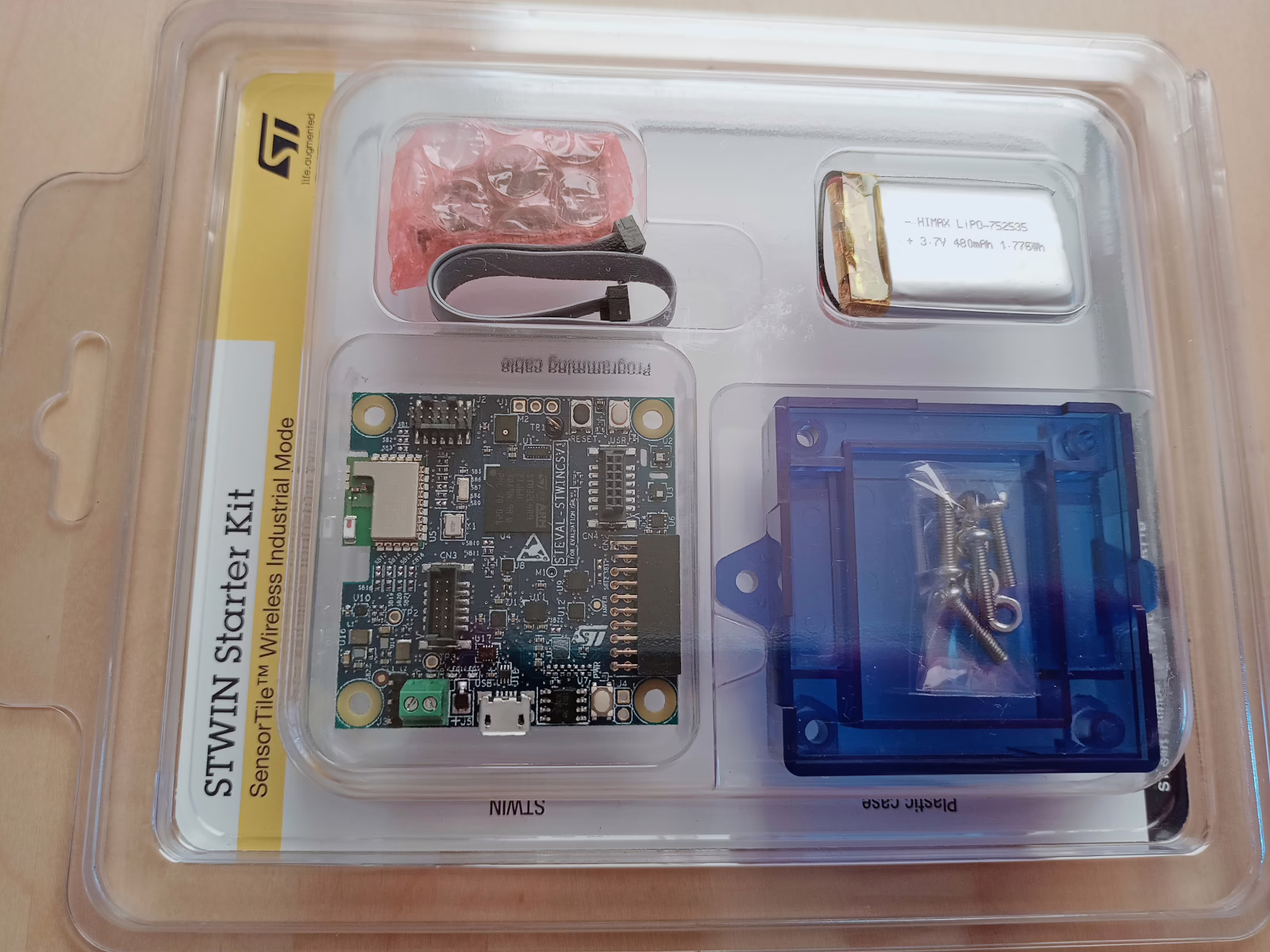

Jak můžete vidět na obrázku výše, v setu najdete LiPo akumulátor s kapacitou 480 mAh, kryt, miniaturní programátor STLINK-V3MINI který nemusíte využít jen pro programování tohoto vývojového kitu, ale i všech ostatních mikrokontroléru STM32 a nakonec samotnou vývojovou desku.

Co na desce najdeme za součástky?

Základem kitu je mikrokontrolér STM32L4R9, což je ARM Cortex-M4 s frekvencí až 120 MHz a 2 MB FLASH.

Kit je osazen komunikačním rozhraním BlueNRG-M2S modulem, což je modul podporující Bluetooth Low Energy 5.2.

A čidla? Těch najdete na deset mnoho…

tříosé čidlo vibrací IIS3DWB

3D akcelerometr a gyroskop ISM330DHCX (obsahuje i jádro pro strojové učení)

pohybové čidlo IIS2DH

tříosý magnetometr IIS2MDC

čidlo tlaku LPS22HH

čidlo teploty a vlhkosti HTS221

další čidlo teploty STTS751

digitální MEMS mikrofon IMP34DT05

analogový MEMS mikrofon IMP23ABSUIMP23ABSU s frekvencí až 80 kHz

a nakonec slot na microSD kartu.

A jak začít?

Všechny potřebné informace najdete na této stránce – https://www.st.com/en/evaluation-tools/steval-stwinkt1b.html#documentation

Getting started with the STM32Cube High Speed Datalog function pack for STWIN evaluation kits

Informace o tomto vývojovém kitu najdete na https://www.st.com/en/evaluation-tools/steval-stwinkt1b.html
