Supplino – napájecí zdroj s Arduino Nano

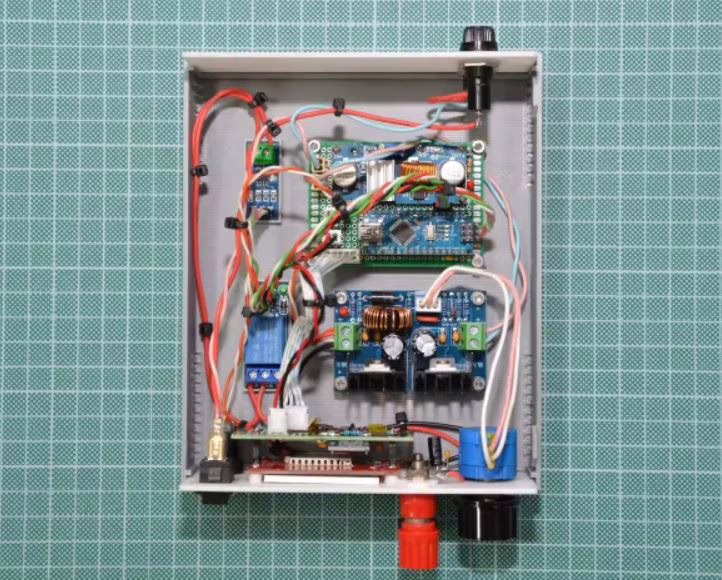

Řiditelný napájecí zdroj, který obsahuje populární vývojovou deskou Arduino Nano. To je Supplino.

Výkon tohoto zdroje je dán výkonnovým měničem – v tomto případě XL4016E1. Tento měnič má rozsah výstupního napětí 1,25 – 36V a proudu až 8A.

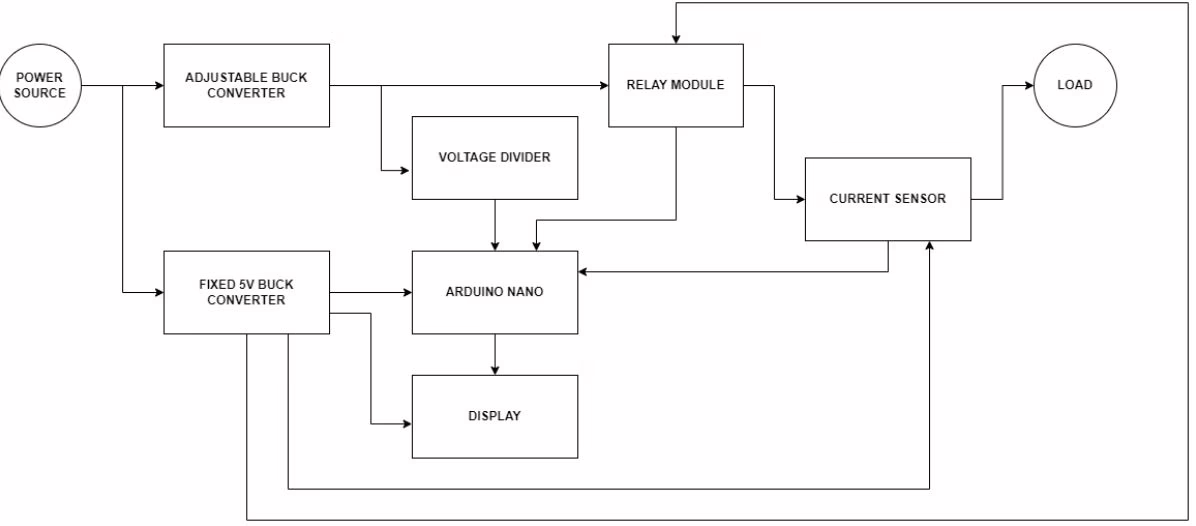

Blokové schéma zdroje je zobrazeno níže.

Z blokového schématu je jasné, jak je celý zdroj zapojen. Z napájecího napětí jsou vytvořeny dvě napájecí větve – stabilních 5V pro napájení Arduino Nano a LCD a výkonnová větev s již zmíněným měničem XL4016E1.

Arduino Nano přes dělič napětí měří napětí, proud zase měří modul s čipem ACS712.

Aktuální napětí, proud a výkon jsou pak zobrazeny na LCD o velikosti 1,8″.

Celý návod i program pro Arduino Nano najdete na https://github.com/Settorezero/Supplino
