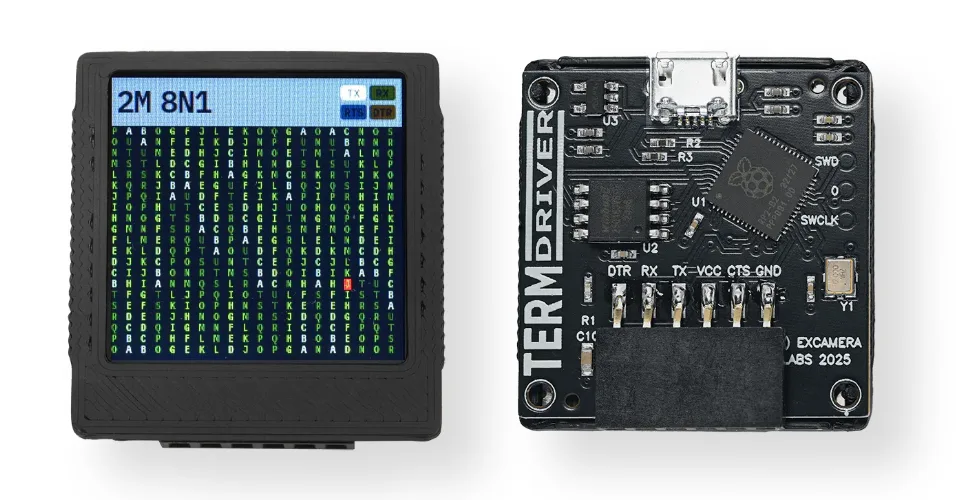

Lab401 představuje svůj TermDriver 2, zařízení, které zjednodušuje ladění a komnuikace mezi zařízeními, aniž byste museli mít připojený počítač. Na vestavěném LCD displeji přímo vidíte real-time komunikaci – žádný externí monitor, počítač nebo software. TermDriver 2 navíc můžete rozšířit o dekódování I2C a SPI sběrnice.
Popis a technické parametry
- Architektura: běží na dvoujádrovém RP2040 (ARM Cortex-M0+)
- Přenosová rychlost: podporuje přenosové rychlosti od 110 bps až po 2 Mbps, automaticky detekuje baudrate i konfiguraci (parita, stop bity)
- Paměť vstupního bufferu: 32 kB hardware buffer pro příjem dat.
- Napájení a výstup: výstupní napětí až 3,3 V s proudem do cca 350 mA. Ano, TermDriver 2 může omezeně napájet další zařízení.
- Displej: Vestavěný IPS displej s vysokým rozlišením (230 ppi).
- Řídicí signály: monitorování stavů RTS, DTR v reálném čase.
- Provoz: díky dual-core RP2040 může jedno jádro zpracovávat USB-UART komunikaci, zatímco druhé jádro se stará o vykreslování obrazovky přes SPI + DMA.
- Kompatibilita OS: funguje bez nutnosti speciálních ovladačů na Windows, macOS i Linux — díky FTDI čipu, který podporuje CDC ACM.
- Firmware & hardware: open-source (BSD 3 licence), tzn. můžete upravovat, přizpůsobovat.
Možné použití
Při čtení článku jste ještě nenašli využití? A co tohle?
- Ladění embedded systémů: při vývoji mikrokontrolérů, při bootování, při výpadcích – TermDriver 2 vám umožňuje vidět, co se posílá i přijímá, přímo na displeji.
- Monitorování headless zařízení: ideální pro Raspberry Pi, Linux SBC, routery nebo jiné „hluché“ systémy, které běží bez monitoru.
- Terénní práce: díky samostatnému displeji můžete zařízení vzít na pole, do laboratoře, k zákazníkovi – bez notebooku.
- Vzdálené logování: využijete-li SD kartu / externí logování (pokud firmware umožňuje), můžete ukládat výstupy sériové linky – užitečné pro diagnostiku chyb.
Rozšíření o I2C a SPI
UART je fajn, ale co takhle I2C nebo SPI sběrnice? I na to Lab401 myslí a nabízí rozšíření právě o tyto komunikační protokoly.

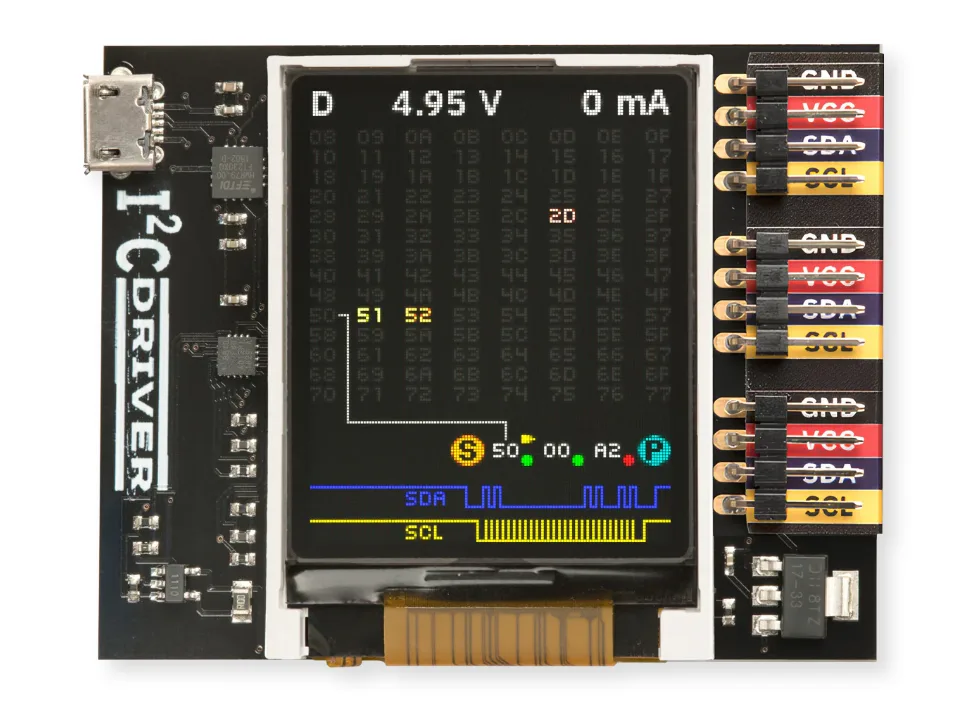

I²CDriver (35.09 EUR odkaz)
- Účel: USB-I²C adaptér s logickým analyzátorem se třemi I²C kanály.
- Funkce:
- Režimy Master, Pasivní a Capture až do 400 kHz.
- Integrovaný 230 ppi IPS displej, zobrazující graf I²C provozu i mapu „teplotního“ využití uzlů (heatmapu).
- Tři samostatné I²C výstupy (triple-header), podporující jak 3,3 V, tak 5 V logiku, s až 470 mA výstupního proudu.
- Napájení a měření proudové spotřeby cílového zařízení, realtime monitoring napětí, teploty, up-time.
- Podpora všech základních I²C funkcí: 7-/10-bit adresování, clock stretch, arbitráž.
- Software: Rozhraní CLI, GUI, podpora Python 2/3 a C/C++ knihoven, open-source firmware i hardware.
- Použití: Detekce I²C zařízení, ladění registrů senzorů, testování sběrnice, reverse-engineering.

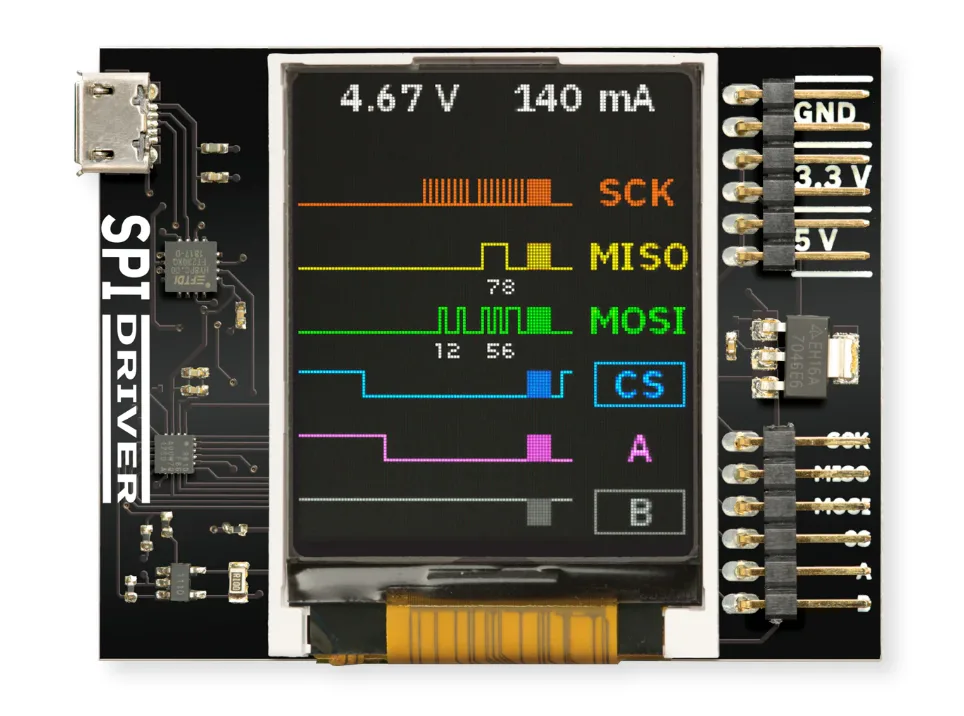

SPIDriver (35.09 EUR odkaz)
- Účel: USB-SPI adaptér pro debugování, flashování a testování SPI zařízení.
- Funkce:
- Logický analyzátor pro SPI provoz a registry v reálném čase. Rychlost až 500kbps.
- Možnost zálohovat (backup), klonovat a programovat SPI zařízení, včetně mikrokontrolérů nebo pamětí Flash.
- Výstupní napájení 3,3 V a 5 V až do 470 mA přes dvojité piny – můžete napájet externí SPI zařízení přímo.
- Realtime monitoring napětí, proudu, teploty a doby provozu.
- Displej: IPS 230 ppi, zobrazuje data SPI, registry a spotřebu.
- Kompatibilita OS: driver-free (Windows, macOS, Linux), díky FTDI kontroleru.
- Software: CLI, GUI, Python 2/3, C/C++, firmware a hardware open source.
- Použití: Vývoj a testování SPI flash pamětí, mikrokontrolérů, senzorů; debugging SPI-based periferií; klonování firmware apod.
TermDriver 2 od Lab401 není jen obyčejný USB-UART převodník. Je to samostatný terminálový displej, debugovací nástroj a výrazně zjednodušuje práci s embedded systémy, kde chcete mít vizuální přehled o sériové komunikaci bez počítače. A pokud potřebujete ladit I²C nebo SPI zařízení, I²CDriver a SPIDriver od stejného výrobce tvoří perfektní rozšíření.
TermDriver 2 za 30.25 EUR https://lab401.com/products/termdriver2
User Guide https://termdriver.com/termdriver2.pdf
