TinyCharger – nabíječka Li-ion s USB-C a microUSB

Stefan Wagner vytvořil nový projekt. Tentokrát je to nabíječka Li-ion akumulátorů se vstupem z microUSB konektoru nebo USB-C.

Ovládacím kontrolérem je ATtiny85 (nebo také 25 či 45).

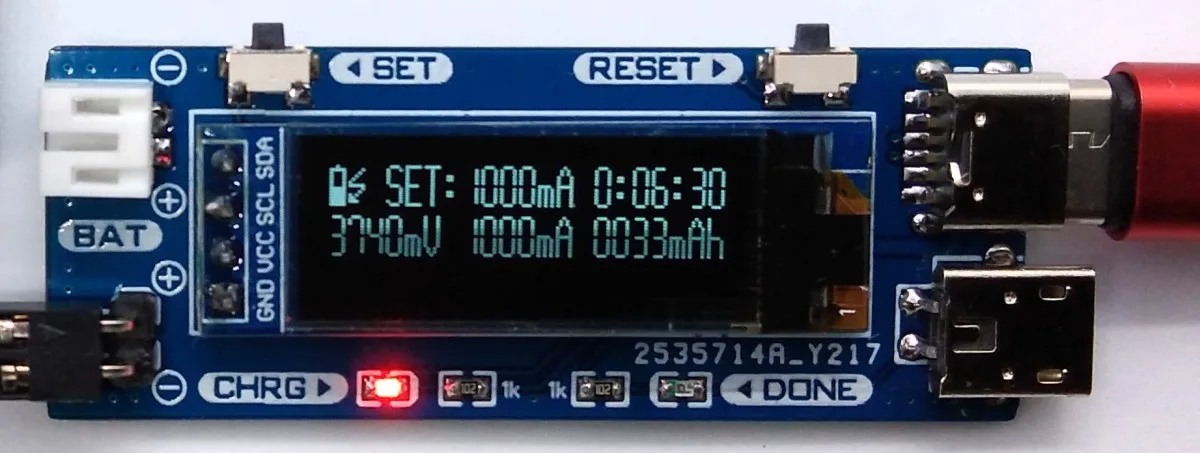

Na miniaturní desce najdete kromě vstupních konektorů microUSB a USB-C také výstupní konektory pro připojení Li-ion akumulátoru – 2.54 hřebínek a JST-PH 2.0.

Nabíjecí proud můžete volit od 100mA až do 1000mA a aktuální data jsou zobrazena na malém OLED s rozlišení 128x64px. Nabíjecí proud se volí tlačítky.

Jako nabíjecí obvod je použit TP4056 a měřící proud a napětí jsou měřeny pomocí integrovaného obvodu INA219.

Rozlišení při měření proudu je 1mA.

Ovládací firmware, dokumentaci, postup programování a výrobní podklady najdete na github projektu https://github.com/wagiminator/ATtiny85-TinyCharger

Pokud chcete Li-ion nabíječku s microUSB a USB-C ale bez nutnosti programování, podívejte se na tuto https://chiptron.cz/articles.php?article_id=279
