PowerShield - plošný spoj s regulátorem a nabíjecím obvodem pro ESP32 MiniKit i Wemos D1 miniTisk



Oblíbil jsem si vývojovou desku ESP32 MiniKit zejména díky snadné dostupnosti, oblíbenému pinoutu ke kterému je navrženo hned několik zajímavých modulů (OLED, čidlo teploty, relé aj.).
K této desce jsem si vyrobil low-power verzi, která v nejhlubším režimu spánku bere jen lehce přes 5uA.
Teď jsem si ještě navrhl desku se stabilizátorem a nabíjecím obvodem a právě o této desce je tento článek.

Jak už jsem zmínil, deska ESP32 MiniKit LP (jak jsem jí nazval) je vážně hodně úsporná, protože na ní téměř nic není, ale zachovává si "stejný pinout" jako Wemos D1 Mini, Wemos D1 Pro, Wemos D1 Lite i ESP32 MiniKit (bez LP).
K těmto deskám samozřejmě můžete koupit i nabíjecí modul.

Mimochodem - desku ESP32 MiniKit LP můžete zakoupit na http://kitman.eprodavac.cz/modul-esp32-minikit-lp-99/

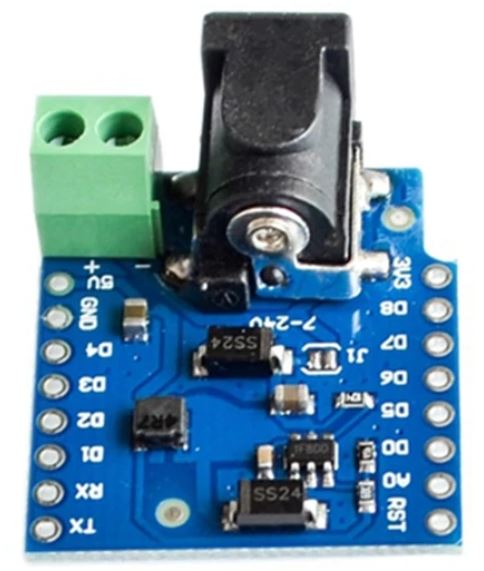

Napájecí modul sice má hezký souosý konektor, ale minimální napájecí napětí je 7V (7-24V) stabilizuje na 5V a toto napětí je dále stabilizováno na 3.3V (už přímo na desce s ESP8266/32). Takže tu máme za sebou hned dva regulátory a jejich vlastní spotřeba taky nebude zanedbatelná.



Pak můžeme koupit Battery shield - výhodou je připojení Li-Ion akumulátoru a jeho nabíjení. Napětí z akumulátoru je opět připojen na vstup stabilizátoru na desce s ESP8266/32.

Ani jedno z toho a ani případná kombinace obou desek mi nevyhovovala a tak jsem si navrhl vlastní.



Pojmenoval jsem jí PowerShield a zahrnuje v sobě jak stabilizátor na 3.3V, tak i nabíjecí obvod pro Li-Ion akumulátor.

Vlastnosti desky:
+ Pinově kompatibilní s ESP32 MiniKit i Wemos D1 cokoliv
+ Dva footprinty pro stabilizátor - AMS1117 (popřípadě úsporná verze AP7361C v pouzdře SOT223R) a HT7833 (SOT89)
+ Nabíjecí obvod MCP73831 - status LED aktivní při nabíjení a nabíjecí proud řízen rezistorem
+ Napájení je připojeno přímo na 3.3V
+ Nabíjecí obvod i stabilizátor lze překlenout pomocí pájecího mostu

Pokud se vám deska líbí, napište mi. Mám ještě několik neosazených plošných spojů.
E-mail: chiptron(zavinac)chipned.cz


V mém případě jsem použil stabilizátor AP76361C a k nabíjecímu obvodu MCP73831 jsem zapájel rezistor 5k6 - což znamená nabíjecí proud kolem 200mA.

Spotřeba
Při zapojení napájení (5V) je odběr (bez připojeného akumulátoru) 535 uA Nutno přeměřit. V případě připojeného akumulátoru bez připojeného napájení je spotřeba pouhých 65,5 uA (tj. vlastní spotřeba stabilizátoru)

Při použití LDO HT7833:
Napájení 5V, bez připojeného akumulátoru: 60,4uA
Připojneý akumulátor (4,2V), bez napájení VIN: 7,4uA

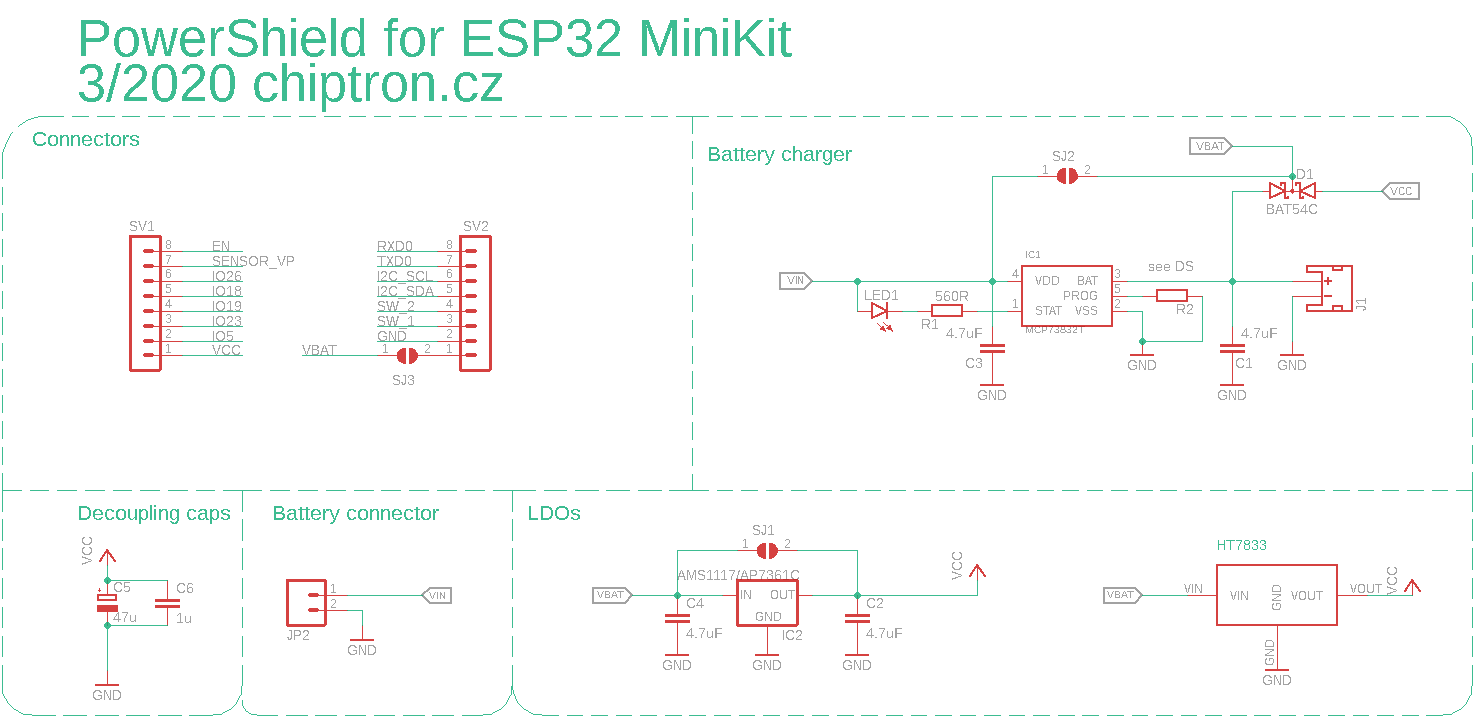

Schéma


Pájecí most SJ1 slouží k přemostění obou stabilizátorů
SJ2 pak přemostíte nabíjecí obvod
Díky SJ3 připojíte napětí z akumulátoru na vstup VCC (u Wemos desky je tak označen vstup před jeho vlastním stabilizátorem). To se hodí v případě, kdy nevyužíváte desku ESP32 MiniKit LP, ale například Wemos D1 Mini u kterého chcete využít jeho vlastní stabilizátor.

Všechny součástky jsou velikosti 0805 kromě kondenzátoru C5, který má pouzdro SMC_B.
Konektor na akumulátor je JST_2MM_MALE.

Deska

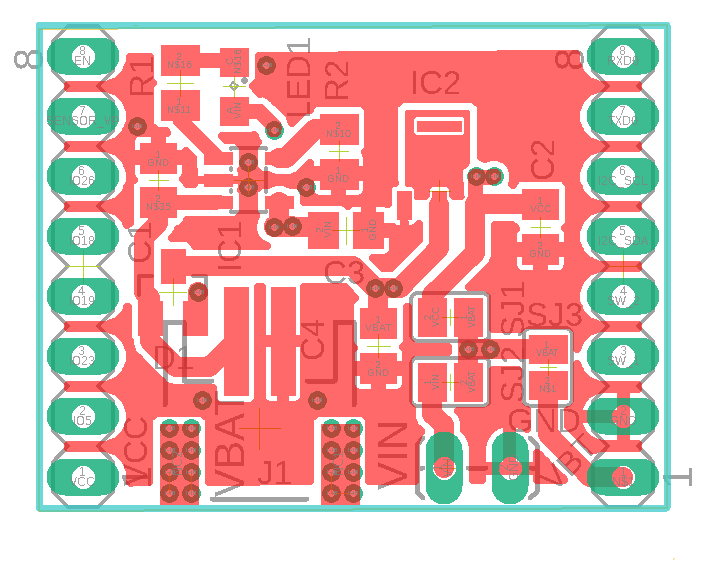

TOP

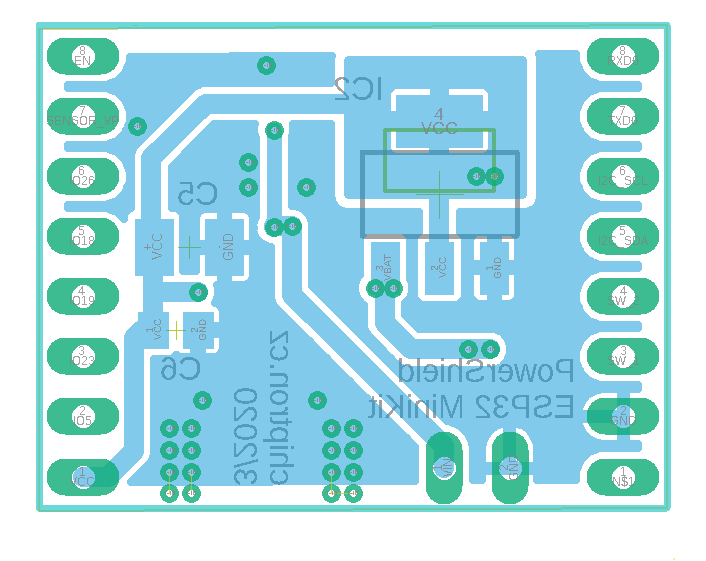

BOTTOM


Pokud se vám deska líbí, napište mi. Mám ještě několik neosazených plošných spojů.
E-mail: chiptron(zavinac)chipned.cz


Mimochodem - desku ESP32 MiniKit LP můžete zakoupit na http://kitman.eprodavac.cz/modul-esp32-minikit-lp-99/
