Představení Power Profiler Kit 2 (PPK2). Tohle musí mít doma každý bastlíř.Tisk



Znáte Power Profiler Kit 2 od Nordic Semiconductor? Cože? Vy ho vážně ještě nemáte doma?
Přečtěte si tenhle článek, kde jej ve zkratce představím a ukážu, co všechno umí.

PPK2, jak se Power Profiler Kit 2 zkráceně nazývá, je zařízení o velikosti větší občanky a je určený pro měření protékajícího proudu do zařízení. Ale to rozhodně není všechno.
PPK2 se chová pouze jako ampermetr (tedy je vložen mezi napájení a zátěž) nebo funguje zároveň i jako zdroj. I v režimu zdroje stále dokáže měřit proud ve velkém rozsahu.
Jak velkém? Od 200 nA až do 1A !!!
A v režimu zdroje? Napětí si můžete nastavit v programu od 0.8V až do 5V s proudem až do 1A !
Pozn. Při odběru výšším než 500mA je nutné mít zapojeny dvě microUSB namísto jednoho.



Celé zařízení je ovládáno z přehledného programu pro počítač (windows, linux, maxOS), který zároveň i měřená data vizualizuje do grafu.

Kde koupit


PPK2 nejjednodušeji koupíte na mouser.com buď přímo nebo přes mausel.eu. Já tehdy kupoval PPK2 přímo na mouser, zaplatil kartou a neplatil poštovné - nad 80 eur ho platí mouser, alespoň to tenkrát bylo.
K dispozici je i na digikey.com.

Co za ty peníze dostanete

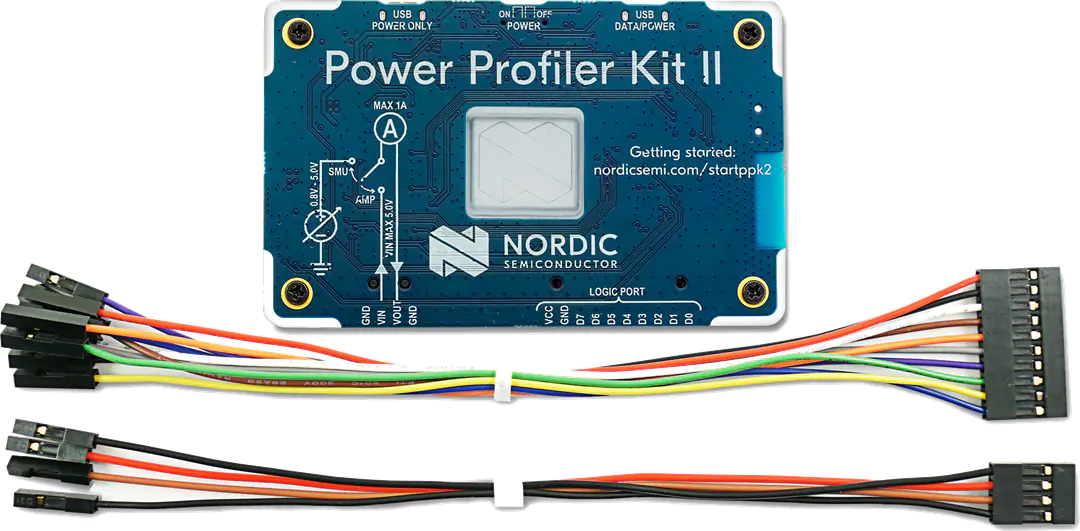

Přijde vám krabička, v tom zařízení o trochu větší než občanka sada kabelů, jak je znázorněno na prvním obrázku článku.

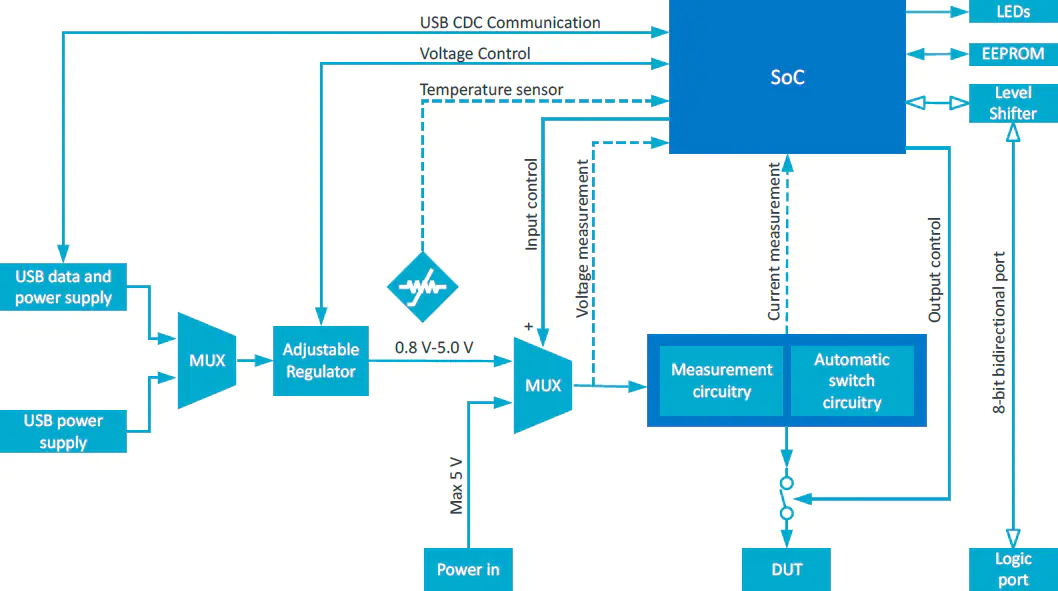

- 200nA to 1A current measurement range with a resolution that varies between 100nA and 1mA
- Source mode and ampere meter mode
- Source mode includes built-in programmable regulator with a 0.8V to 5V output range and up to 1A current supply
- 100 ksps sampling rate (10 x greater than previous generation)
- Standalone unit
- 8 digital inputs for low-end logic analyzer support
- Measure instantaneous and average current on all Nordic DKs, in addition to custom boards
- Supported through nRF Connect for Desktop’s Power Profiler app
- Export measurement data for post-processing

Co nainstalovat


Jak jsem zmínil, k PPK2 je potřeba stáhnout a nainstalovat ovládací software. Ten je ke stažení na této stránce https://www.nordicsemi.com/Products/Development-tools/nRF-Connect-for-desktop

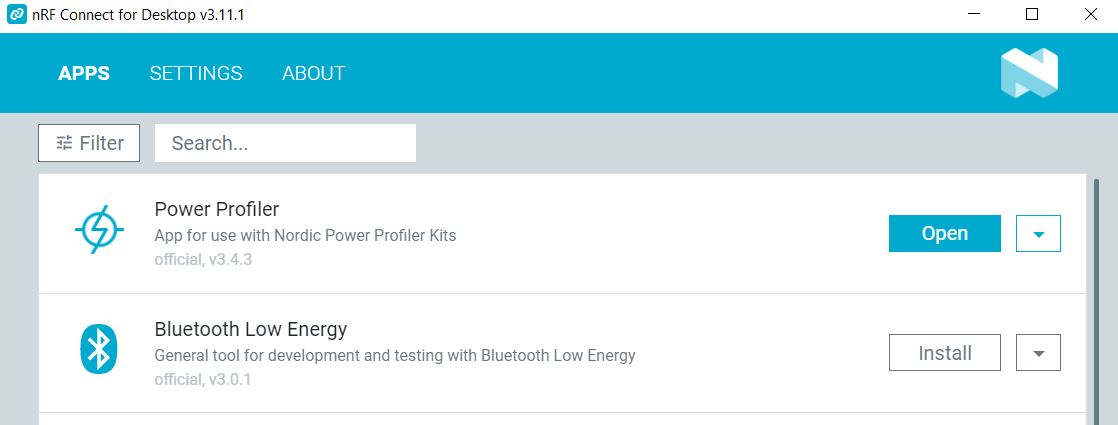

nRF Connect je univerzální software pro více různých zařízeních. Po spuštění programu nainstaluje Power Profiler.

Ovládací program






A otevřete. Objeví se před vámi grafické rozhraní.

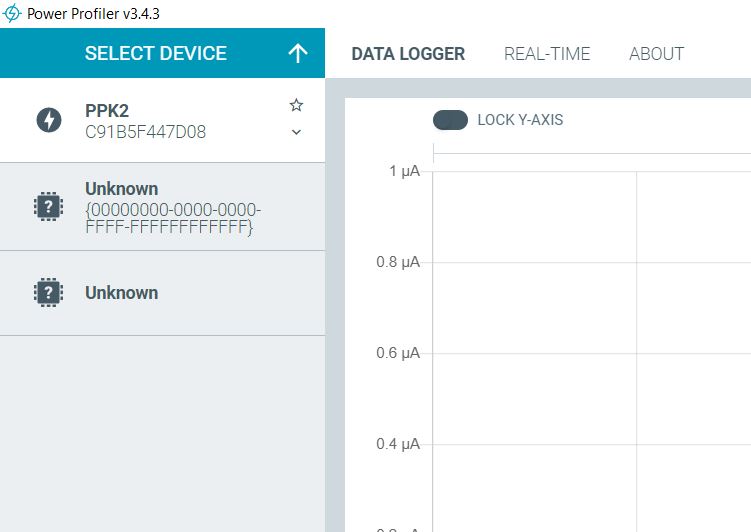

Připojte do microUSB do PPK2 a celé připojte k počítači.



V hlavní nabídce jsou dvě možnosti - Source meter (regulovatelný zdroj s měřením proudu) a Ampere meter (pouze měření proudu bez možnosti zdroje). Obě tyto možnosti jsou v záložce Datalogger.





Funkce Datalogger znamená, že data jsou ukládána a zobrazována ihned po spuštění měření. U tohoto režimu je možnost zvolit si počet vzorků za sekundu nebo dobu vzorkování.
Funkce Real-time má naopak možnost odstartovat měření po překročení limitu proudu. Tato funkce funguje jak v módu Source meter tak i Ampere meter.

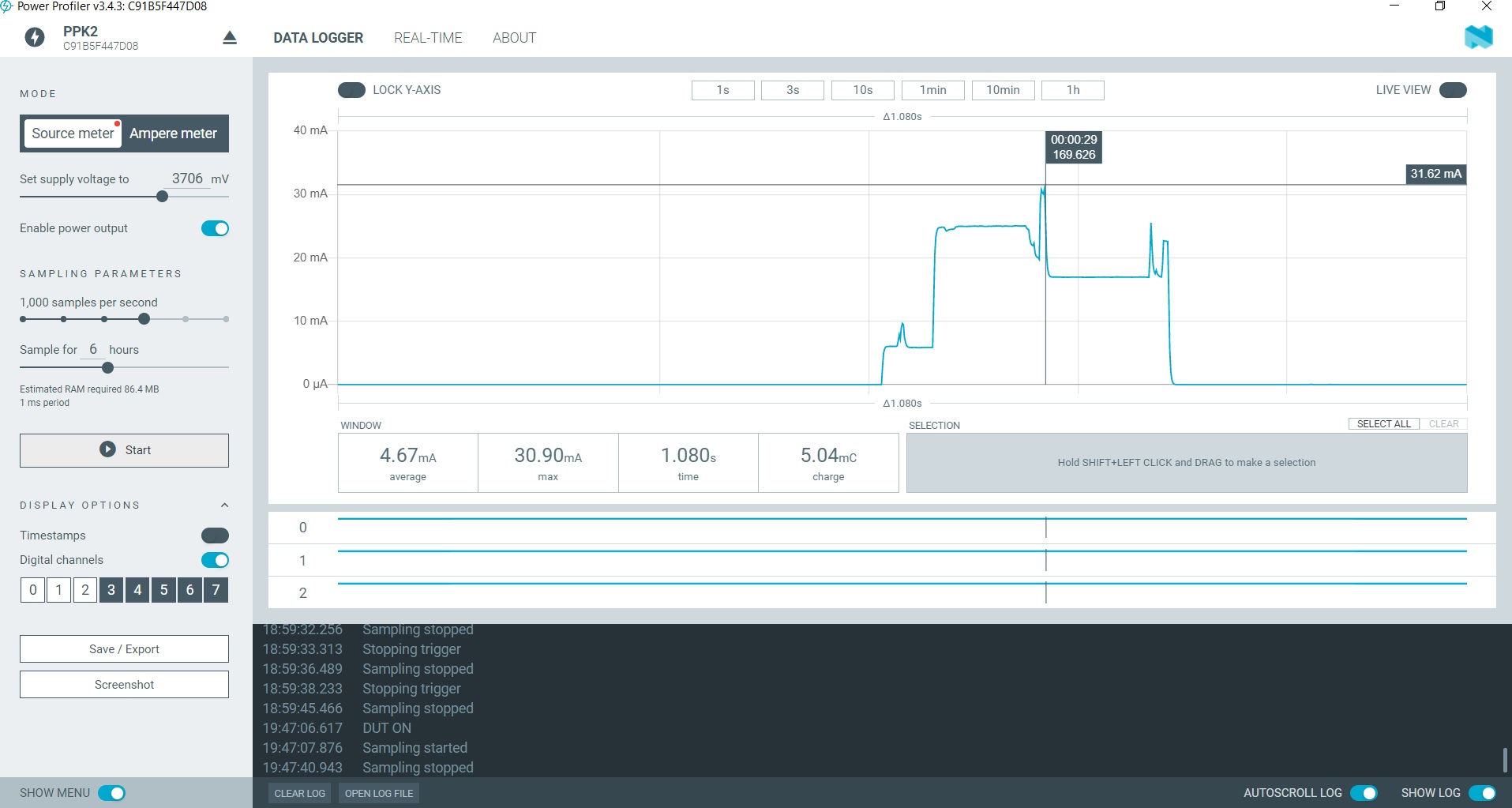

Program má na spodní části okna průměrné měření, které se vypočítává ze zobrazené části měření. Takže při celkovém pohledu vidíte průměrnou a maximální spotřebu, při přiblížení na nějakou menší část je pak průměr a maximální proud vypočten z daného úseku. Navíc pomocí myši si mužete zobrazit proud v jednom bodě.



Přiblíženo



A to pořád není všechno. PPK2 má 8 digitální vstupů, které lze využít k sesynchronizování měření.
Například: PPK2 měří kompletní spotřebu zátěže - například ESP32 a eInk.
ESP32 se probudí, PPK2 zaznamená spotřebu ESP32. Po nějakém čase se povolí napájení eInk displeje. Výstup napájení je připojen digitální vstup PPK2. V ten moment se tak zobrazí hrana v grafu a uživatel tak zjistí že v ten daný moment spotřeba zahrnuje nejen ESP32, ale i eInk.
A těchto vstupů má PPK2 8.

Pokud vás článek a vlastně i PPK2 zaujal, ale na mouser nebo digikey není skladem, povolte si notifikace na jejich naskladnění. Naskladňují se často, v desítkách kusů pro celý svět a tak se velmi rychle vyprodají.

O Power Profiler Kit 2: https://www.nordicsemi.com/Products/Development-hardware/Power-Profiler-Kit-2
Software: https://www.nordicsemi.com/Products/Development-tools/nRF-Connect-for-desktop
Mouser: https://www.mouser.com/ProductDetail/Nordic-Semiconductor/nRF-PPK2
Digikey: https://www.digikey.com/en/products/detail/nordic-semiconductor-asa/NRF-PPK2
