RK6006 - co od tohoto malého regulovatelného zdroje očekávat? Stojí za to ho vůbec koupit? Jasně!Tisk



Zdroj DPS5005 je jeden z nejpopulárnějších regulovatelných zdrojů pro bastlíře vůbec. RUIDENG teď nabízí na aliexpressu novinku s názvem RK6006 - stejné rozměry, ale vyšší výkon, větší displej, jasnější menu, možnost připojení přes Bluetooth. Já jsem zdroj změřil při několika podmínkách, kdy se ukáže, jak je zdroj dobrý.

Co to znamená?
Například jak se zdroj chová při:
- náběh zdroje bez zátěže a se zátěží
- jak reaguje nadproudová ochrana
- nebo skok z nízké na vysokou zátěž
Jakou má ale třeba účinnost?

Specifikace


Model: RK6006/RK6006-BT
Input voltage range: 12-68.00V
Output voltage range: 0-60.00V
Output current range: 0-6.000A
Output power range: 0-360W
Input voltage measurement resolution: 0.01V
Output voltagesetting measurement resolution: 0.01V
Output current setting measurement resolution: 0.001A
Input voltage measurement accuracy: ±(1%+5 digits)
Output voltage accuracy between setting and measurement: ±(0.3%+3 digits)
Output currentaccuracybetween setting and measurement:±(0.5%+5 digits)
Output ripple typical:100mV VPP (1)
Working temperature range: -10℃~40℃
External sensor Temperature detection range:-10℃~100℃/0℉~200℉
External sensor Temperature detection accuracy:±3℃/±6℉
Constant voltage moderesponse time: 2ms(0.1A-5A Load)
Constant voltage mode load regulation: ±(0.1%+2 digits)
Constant current mode load regulation: ±(0.1%+3 digits)
Capacity measurement range: 0-9999.99Ah
Energy measurement range: 0-9999.99Wh
Capacity and energy statistical error: ±2%
Buck working mode: (input voltage÷1.1)-1 (2)
Over temperature protection: System temperature>80℃
Screen brightness setting: 0-5(6 level in total)
Screen: 1.54 inch 240*240 color HD display
Cooling fan start condition:Output current>4Aor System temperature>45℃
Cooling fan shut down condition:Output current<3.9Aand System temperature<45℃
Weight(with package):About 0.15kg
Product dimension: 79*43*54mm
Support USB communication: yes
Support Bluetooth communication: Only RK6006-BT supports
(1) Ripple measurement method: noise and ripple are measured at X1 range, AC coupling, 20MHz of bandwidth on your oscilloscope with a 0.1uF parallel capacitor at the output terminals
(2) for example: input voltage is 24V,the max output voltage is 20.8V

Fotogalerie

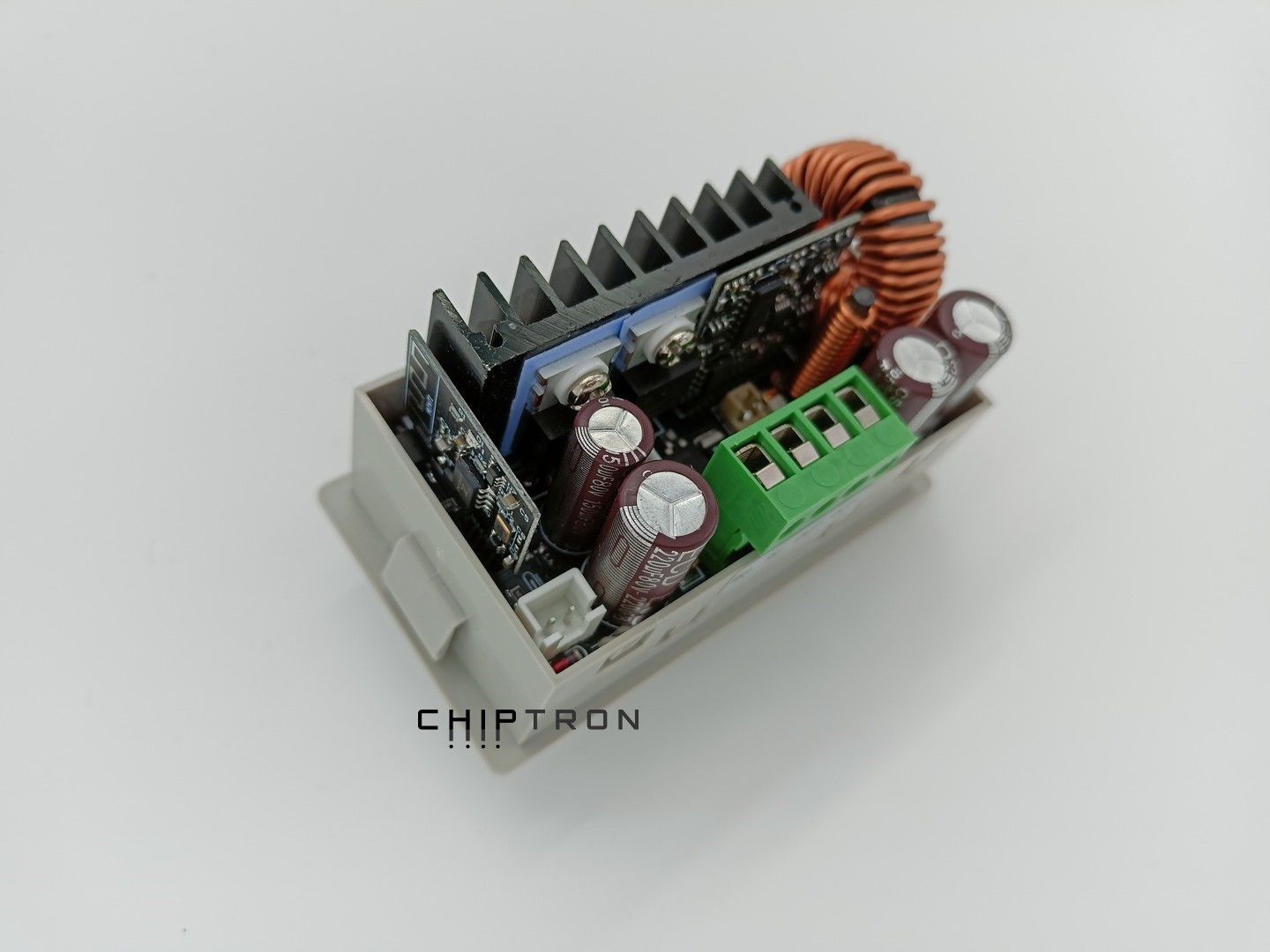

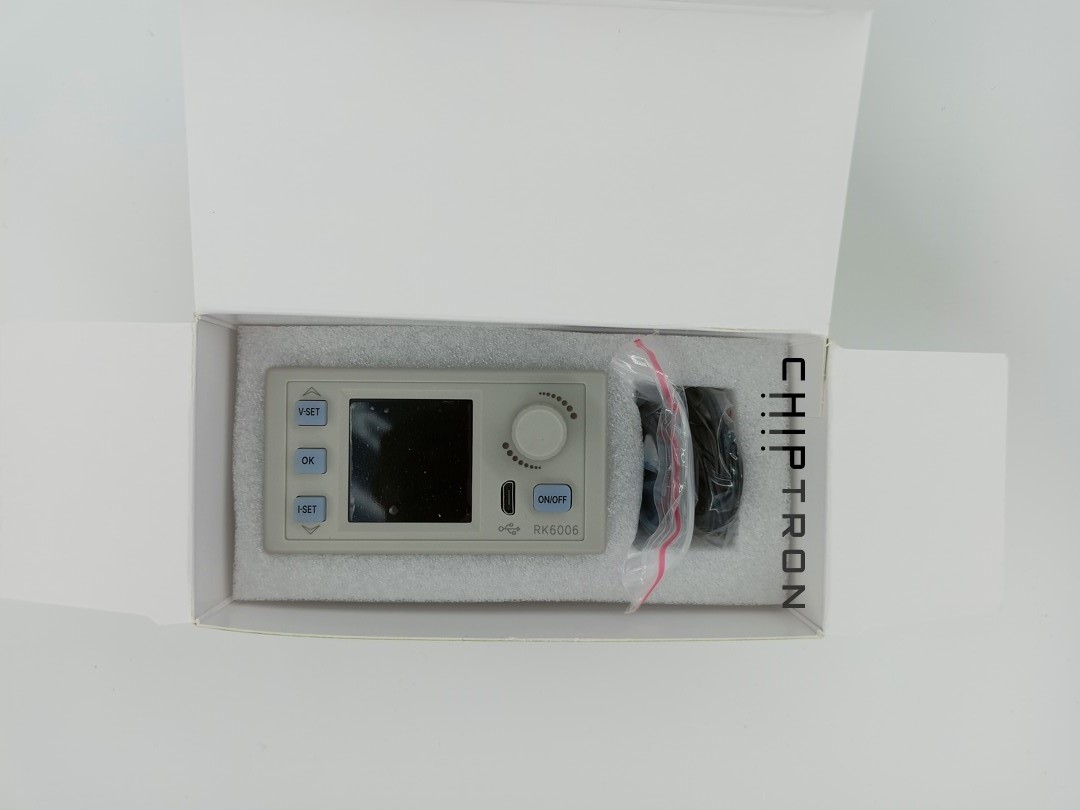

Balíček je pečlivě zabalen do polystyrenové krabice a uvnitř je papírová krabice ve které je zdroj uložen. Kromě samotného RK6006 výrobce přidal i náhradní pojistku a NTC článek pro měření teploty. Samotný RK6006 ale větrák nemá.



RK6006 má velmi přehledné menu i ovládání. Pomocí jediného tlačítka můžete nastavit výstupní napětí, dalším pak ochrany - přepěťová, nadproudová. Otočný knoflík samozřejmě zastává i funkci tlačítka. RK6006 má i dost místa v programu pro uložení spousty přednastavených nastavení.

Testy


Zdroj jsem napájel z laboratorního zdroj 20V. Doma RD6006 napájím ze starého notebookového zdroje.
Pokud nic z toho nemáte, špatnou možností není třeba využití USB-C PD nabíječky (která podporuje až 20V) a automatického přepínače napětí.
S touto kombinací můžete jednoduše napájet RK6006 a na výstupu dostat až (Vin/1.1) -1 V.
Pozor jen na šum adaptéru. Ten by se mohl promítnout i do výstupu. O tom jsem psal tady.

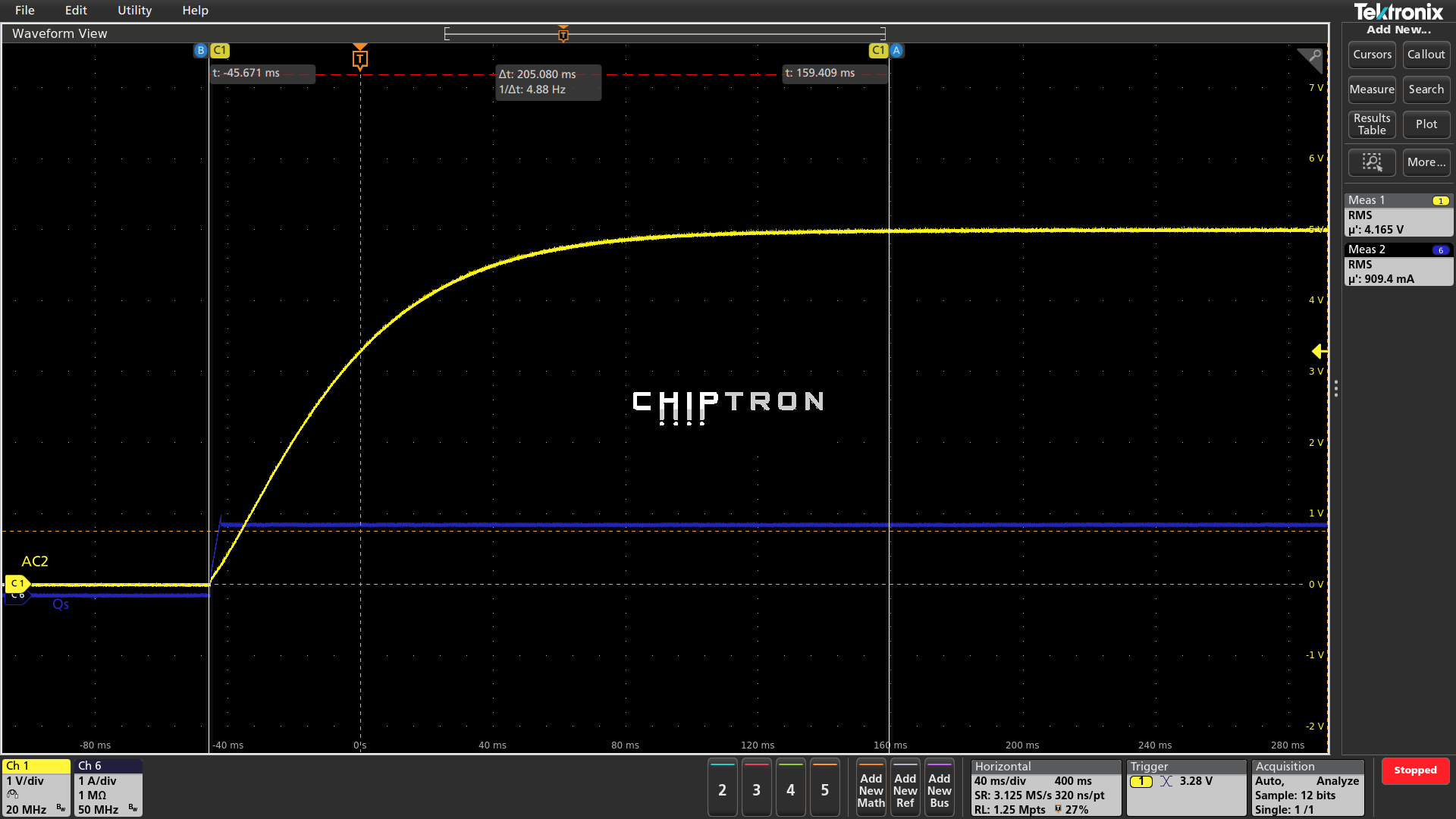

Start zdroje, výstup 5V bez zátěže


Start zdroje, výstup 5V se zátěží 1A (e-load, CC mode)


Start zdroje, výstup 5V se zátěží 3A (e-load, CC mode)


Výstup 5V bez zátěže


Výstup 5V se zátěží 1A


Výstup 5V se zátěží 2A


Výstup 5V se zátěží 3A


Skok odběru proudu z 0A na 2A


Skok odběru proudu z 2A na 0A


Nadproudová ochrana 2A (skok z 1A na 3A)


Účinnost


Účinnost jsem měřil pouze při jedné podmínce a to:
vstupní napětí: 20V
výstupní napětí: 5V
výstupní proud: 2A
Změřená účinnost v této konfiguraci dosáhla 89,5%.

Závěr


Na závěr mohu napsat, že mě zdroj velmi potěšil. Kompaktní rozměr, výstup napětí nezašumněný, při skocích z nízkého na vysoký odběr a naopak nejsou na výstupů žádné napěťové překnity - to je důležité z pohledu zátěže, například vašeho zařízení.

Zdroj lze zakoupit například na https://www.aliexpress.us/item/1005005429587089.html?gatewayAdapt=Pc2Msite

Díky stejným rozměrům RK6006 jako DPS5005 a klonů, by RK6006 mělo pasovat třeba do 3D tištěných krabiček.
