ATtiny85 USB Tester

Novinky03.06.2020
Autor: Petr Šrámek

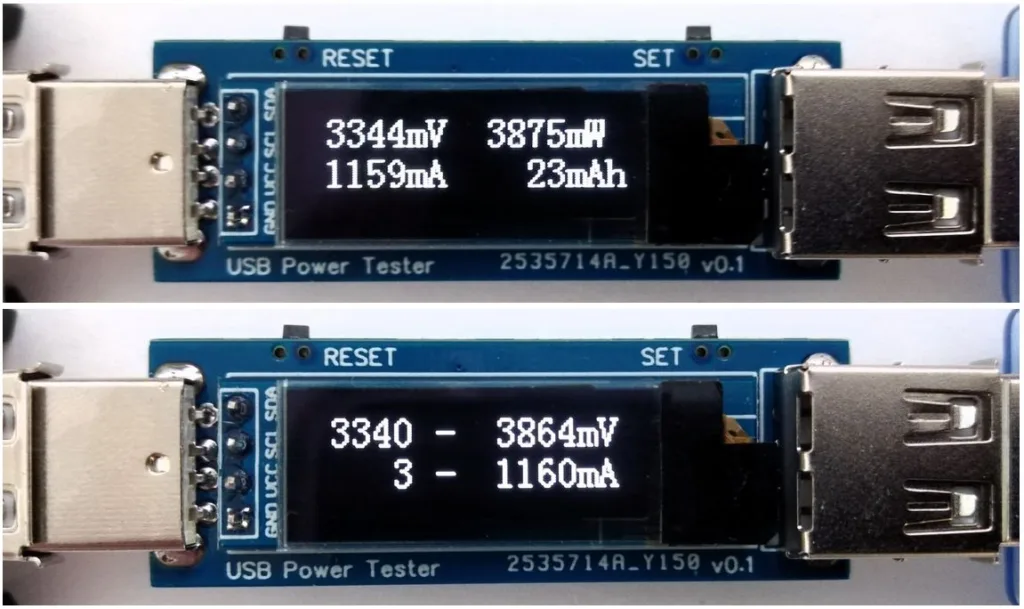

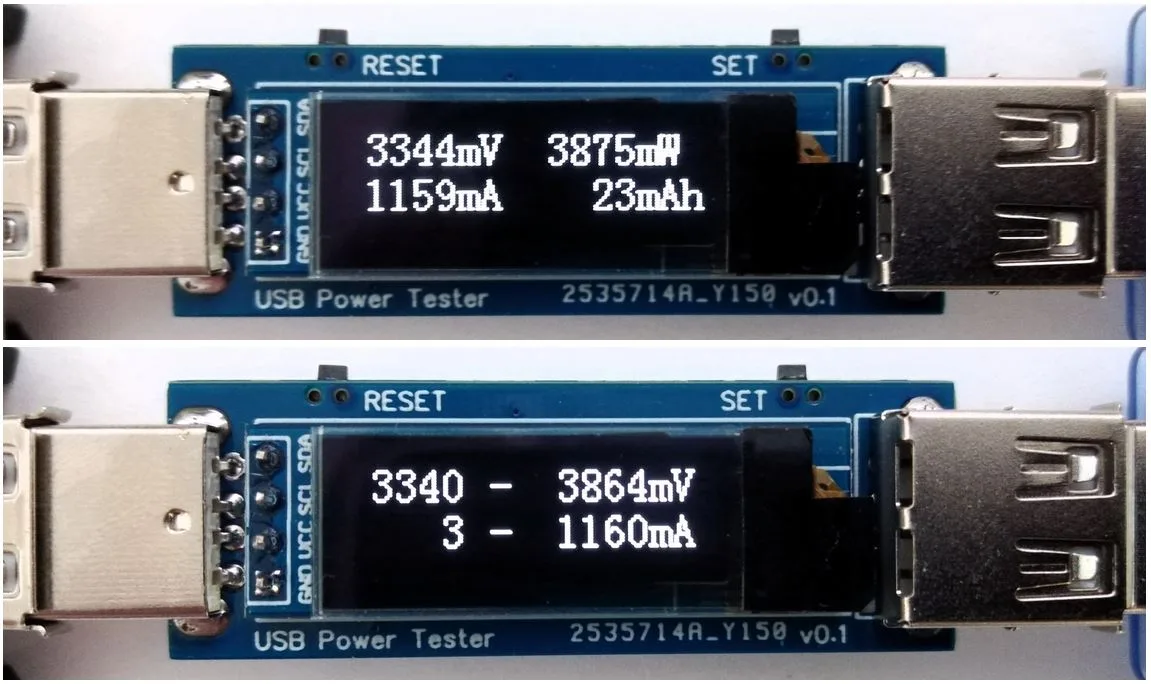

Meteostanici jste si už postavili, zdroj určitě taky, ale nechcete si postavit třeba USB Tester? Modul měřící napětí a procházející proud s 0.91″ OLED displejem.

Jistě, dá se to koupit za pár stovek, ale tohle si můžete upravovat dle své libosti. Na githubu projektu najdete jak výrobní poklady (gerber soubory), tak i schéma, BOM a firmware si jednoduše upravíte v Arduino IDE. Program je totiž napsán ve jazyce Wiring.

Parametry ATtiny85 USB Testeru, jak autor projekt nazval, nejsou vůbec špatné!

Umí měřit napětí od 3 do 12V, proud až 5A a rozlišení je pouhých 4mV/1mA.

Měřící čip je INA219 a o čtení a zobrazení dat na displej se stará ATtiny85 nebo ATtiny45. Velikost OLED je 0.91″.

Projekt naleznete na https://github.com/wagiminator/ATtiny85-USB-Tester
