CHIP computer: rychlost USB, WiFi, odběr proudu, teplota zařízení

Další článek o CHIP computer.

Tentokrát o rychlosti USB, rychlosti připojení skrze WiFi, odběr proudu v jednotlivých fázích (boot a po bootu), log z bootu a jako bonus snímky z termokamery.

Další články o CHIP computer:
CHIP computer: první seznámí a porovnání s Raspberry Pi Zero – pizero
CHIP computer: připojení k WiFi, SSH, UART, boot
CHIP computer: rychlost USB, WiFi, odběr proudu, teplota zařízení
CHIP computer: nahrání OS, python, LEDka a blikání po bootu
CHIP computer: USB webkamera
CHIP computer: I2C sběrnice – teplotní čidlo AD7415

Rychlost USB:

Rychlost USB jsem zkoušel na straně CHIP computer velmi amatérsky.

Níže zobrazené screeny jsou z testování Flash disku proti notebooku (Lenovo G550).

Měření muselo probíhat se starým flash diskem (Kingston DataTravelerMini 1GB), při použití 16GB flash disku (Kingston DataTraveler R3.0 G2 16GB) se CHIP computer vypnul. Což mohlo být způsobeno nedostatečně tvrdým zdrojem (jako napájení byl použit USB zdroj pro tablet) nebo proudovou pojistkou.

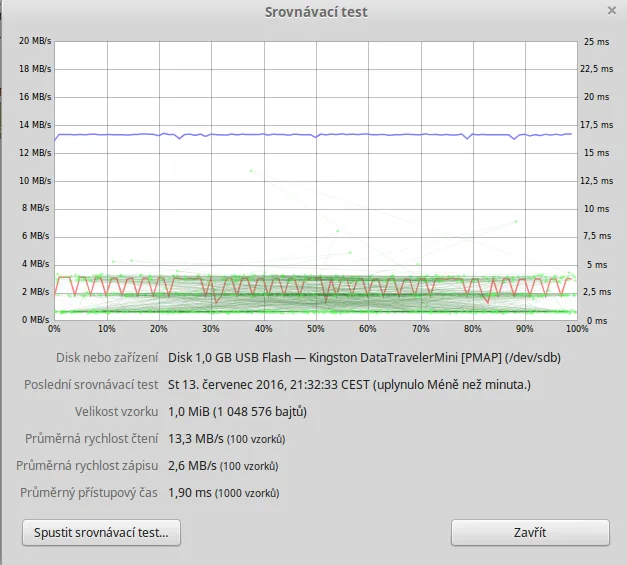

1MiB soubor.

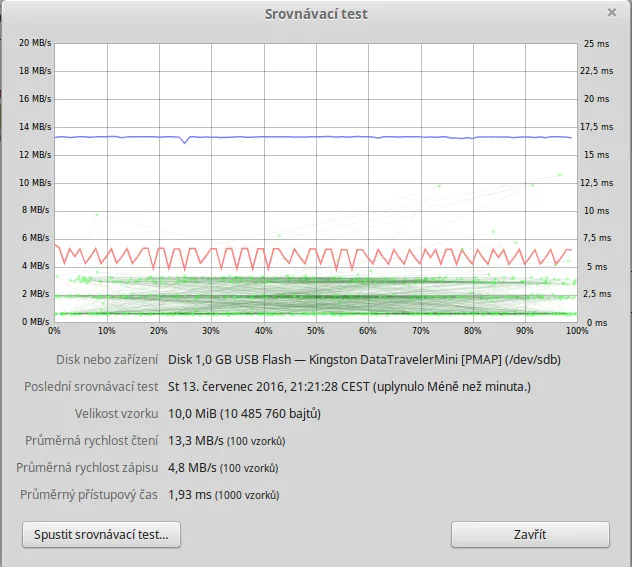

10MiB soubor.

Na straně CHIP computer jsem zkopíroval jeden velký soubor (185MB) a poté několik stovek malých souborů (27MB, přes 2000 souborů) pomocí rsync.
Zápis – Velký soubor:

Zápis – Malé soubory:

Aktualizace: Malé soubory (7MB, 700 souborů). Velký soubor (100MB)
Čtení – Velký soubor:

Čtení – Malé soubory:

Rychlost WiFi připojení:

K měření rychlosti jsem využil http://www.speedtest.net/.

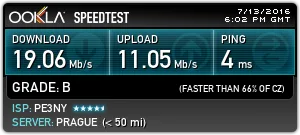

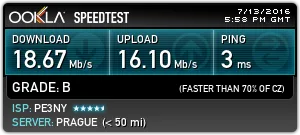

První měření probíhalo na notebooku Lenovo G550 s WiFi 802.11b/g (při běžném provozu notebooku). Měření probíhalo proti stejným serverům jako vybral script speedtest v CHIP computeru.

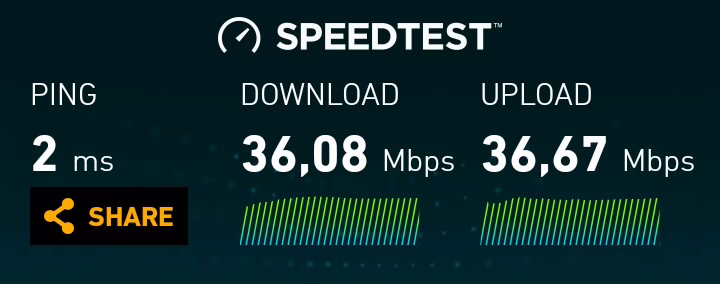

Poté jsem zkoušel mobilní telefon s WiFi 802.11 b/g/n

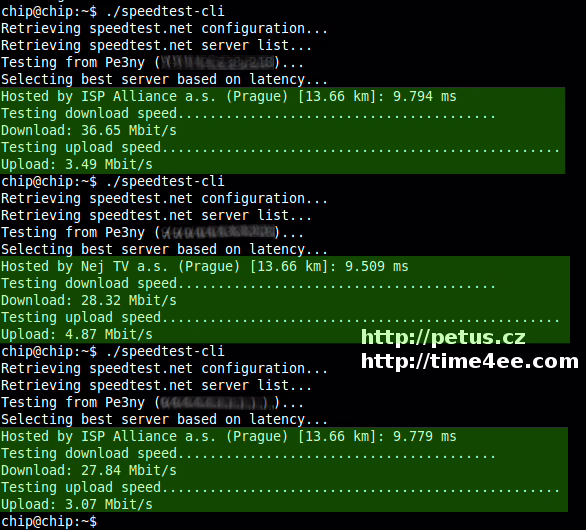

Script speedtest v CHIP computer.

Instalace:
wget -O speedtest-cli https://raw.github.com/sivel/speedtest-cli/master/speedtest_cli.py

chmod +x speedtest-cli

./speedtest-cli

Odběr proudu:

Jako měřící zařízení byl použit kalibrovaný multimetr Keysight U1272A.

CHIP computer byl napájen skrze vstup na baterii 3.7V.
Maximální proudový odběr:
při BOOTu: 0.7949 A
v klidu (po BOOTu): 0.25 A

Průměrný proudový odběr:
během BOOTu: 0.38 A
po BOOTu: 0.24 A

Log BOOTu:
Ke stažení zde.

Fotografie z termokamery:

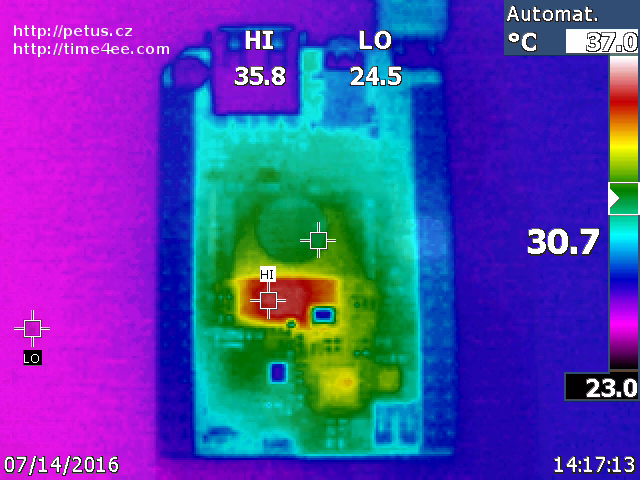

TOP strana CHIP computer při bootu.

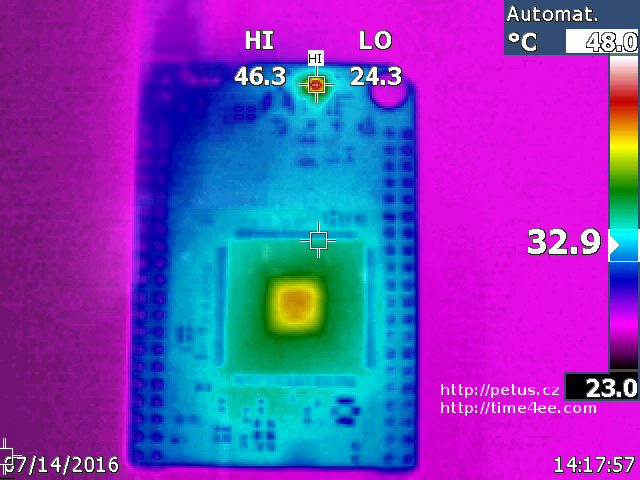

BOTTOM strana.

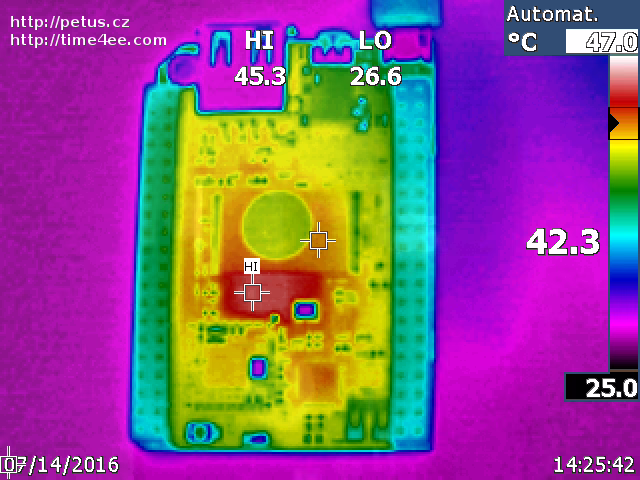

Po 10 minutovém provozu. TOP strana.

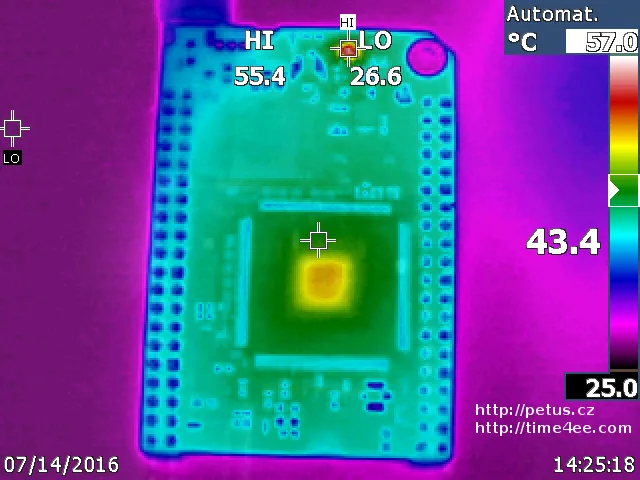

BOTTOM strana.
