ESP32 a Beetle BLE: Chytrá zásuvka

Níže uvedený článek je článek přeložený ze stránek dfrobot.com.
Článek pouze ilustruje možné použití vývojového kitu s ESP32. Stavba takového zařízení není doporučována, protože není bezpečná a odporuje českým potažmo evropským normám.

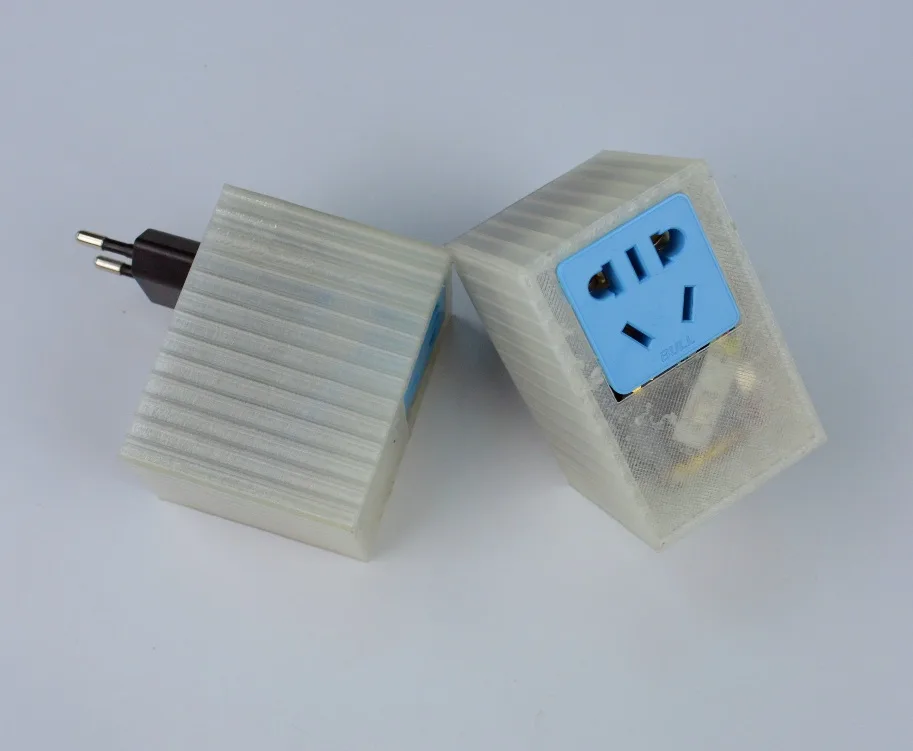

Obrázek 1 – Zásuvka

To, co vidíte, je chytrá zásuvka ovládaná pomocí ESP32 a Beetle BLE. Pro klasické Arduino není bohužel příliš mnoho knihoven na ovládání WiFi a Bluetooth. Zkusíme to ale nějak vytvořit.

Potřebný hardware:

1) Napájecí adaptér s výstupem USB 5V 2.5A

2) FireBeetle ESP32 IOT mikrokontrolér

3) FireBeetle Covers-Gravity I/O expansion board

4) FireBeetle Covers-Proto Board

5) Gravity: Digital 5A Relay Module

6) Beetle BLE

7) Tlačítko

8) Krabička vytisknutá na 3D tiskárně (zde jsou ke stažení zdrojové soubory pro 3D tisk)

Pracovní postup:

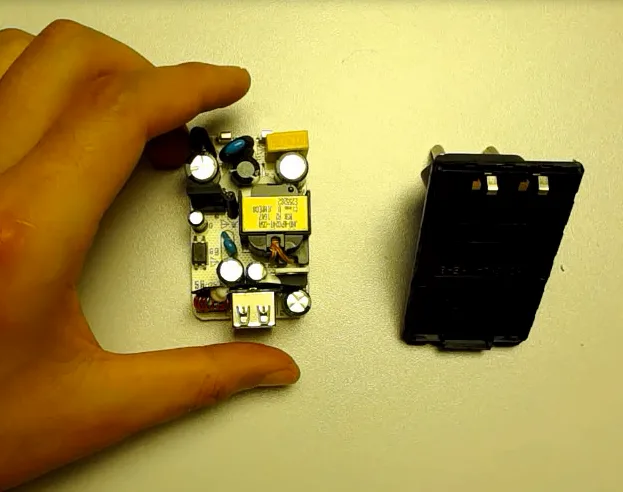

Nejprve vezměte napájecí adaptér a rozložte ho. Budete k tomu potřebovat pravděpodobně nějaké nářadí. Bývají totiž obvykle buď slepené, nebo sešroubované.

Obrázek 2 – Rozložení napájecího adaptéru

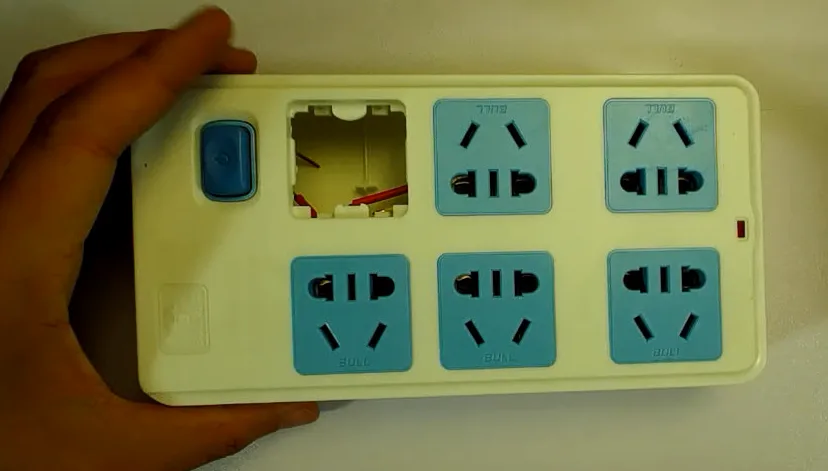

Z nějakého prodlužovacího kabelu si opatřete zásuvku. Nebo je možné tuto zásuvku koupit samostatně.

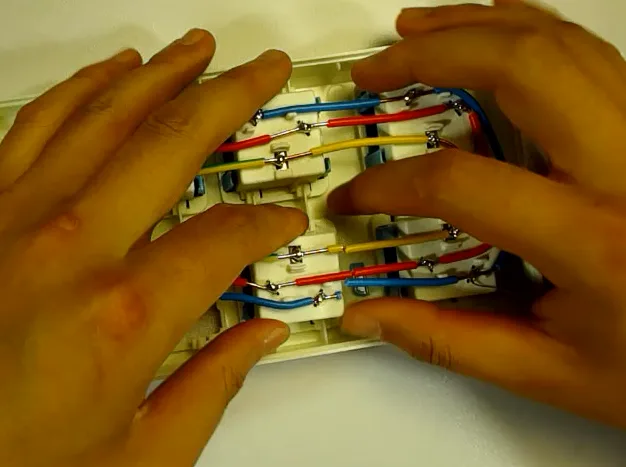

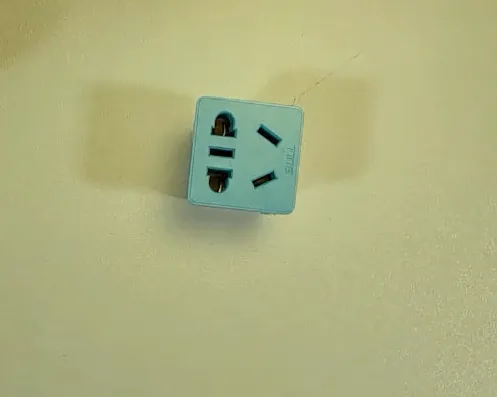

Obrázek 3 – Opatření zásuvky

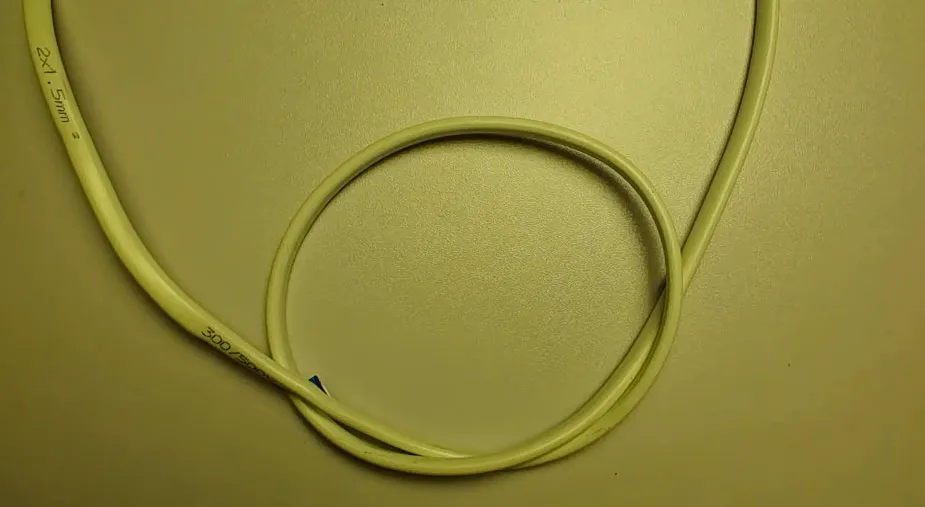

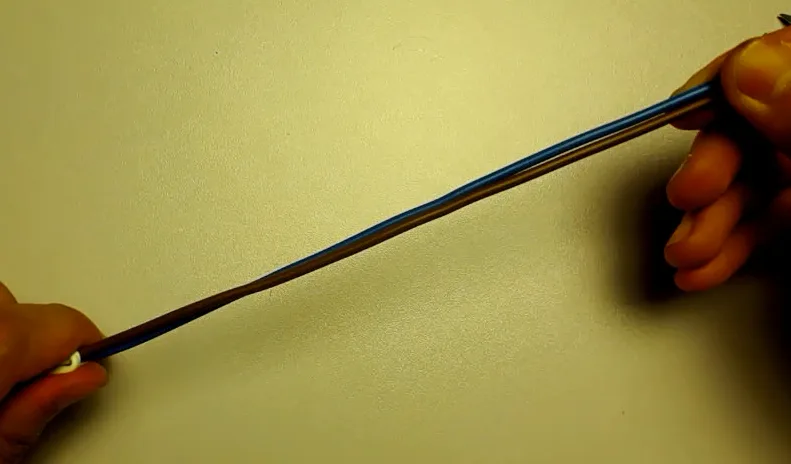

Poté je nutné si opatřit napájecí kabely.

Obrázek 4 – Opatření napájecích kabelů

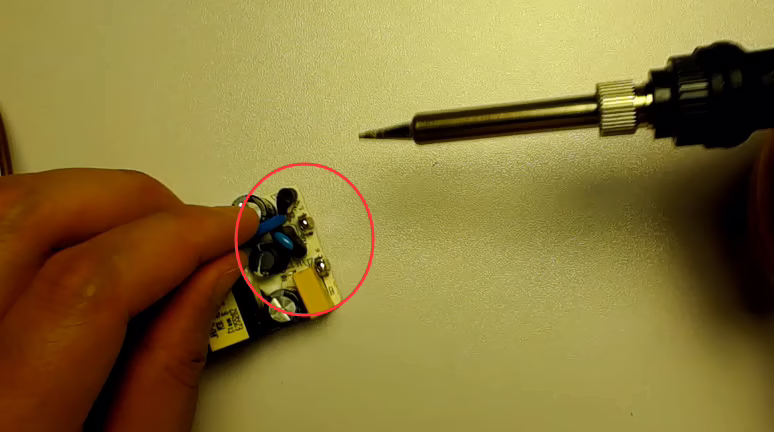

Připájejte kabely na vstup napájecího adaptéru. Dejte si pozor na to, aby nebyly vodiče po zapájení spojené.

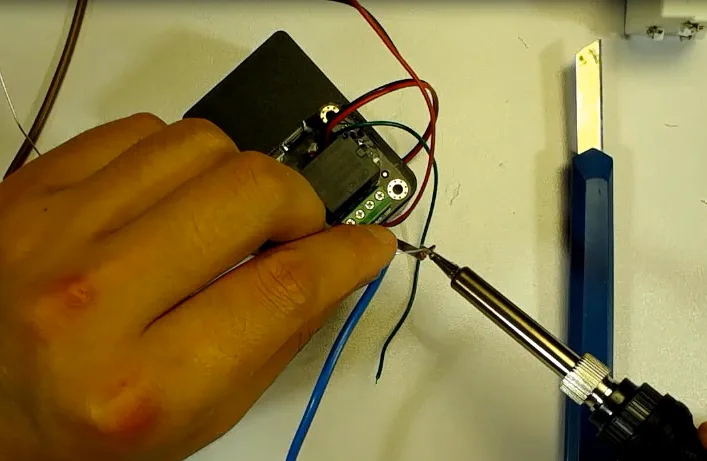

Obrázek 5 – Připájení kabelů na vstup adaptéru

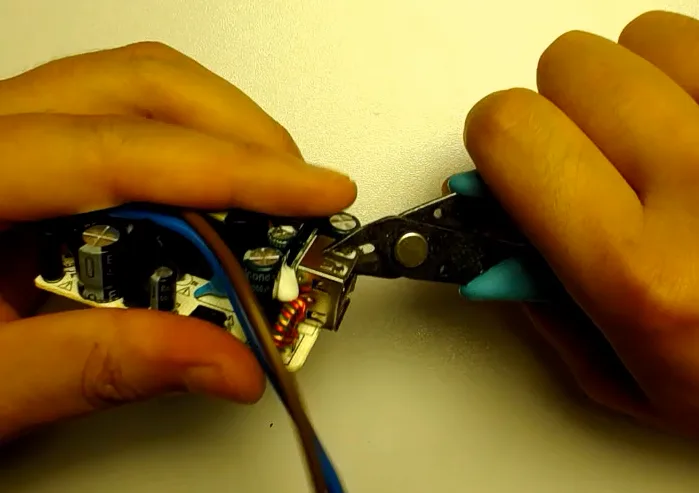

Po připájení odstraňte z adaptéru USB konektor.

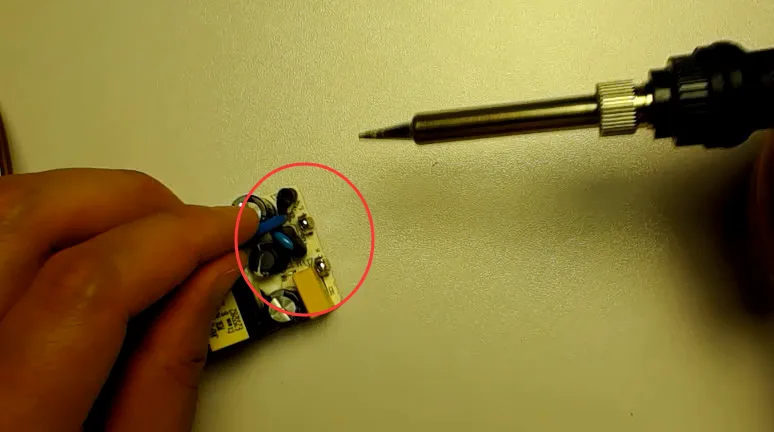

Obrázek 6 – Odstranění USB konektoru

Zapojte jednotlivé desky podle následujícího schématu. Pin D2 ovládá relé a D3 ovládá RGB LED.

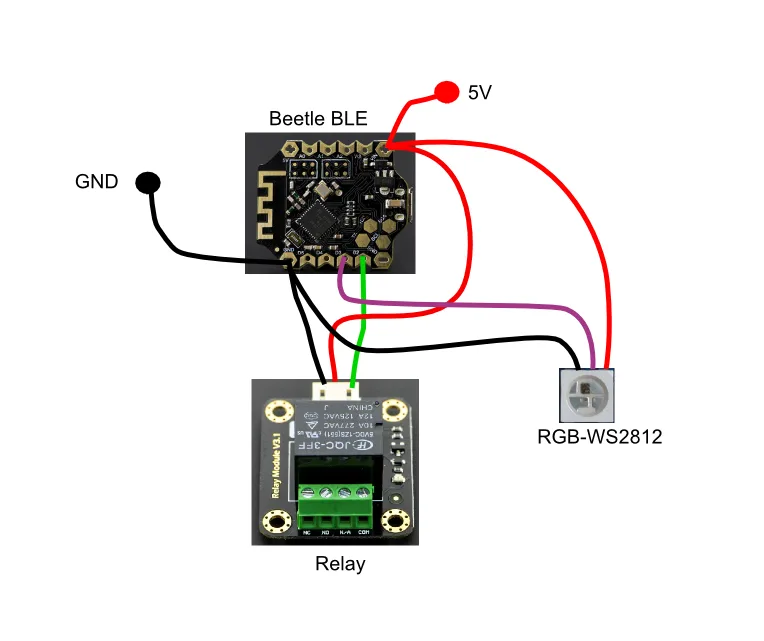

Obrázek 7 – Schéma zapojení

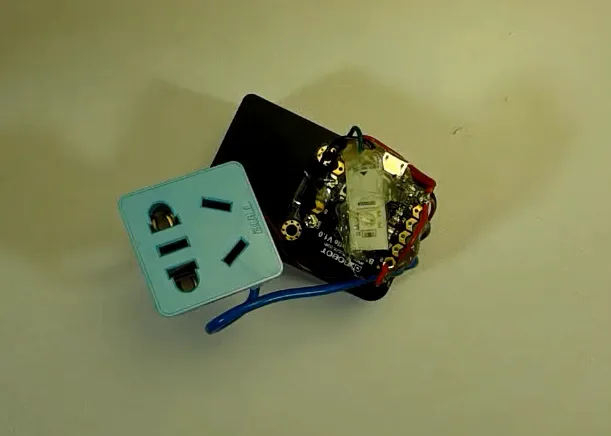

Vše zapájejte podle schématu a zkompletujte.

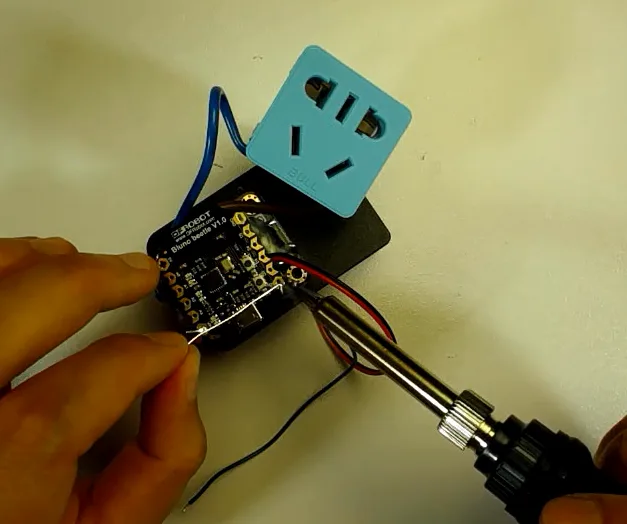

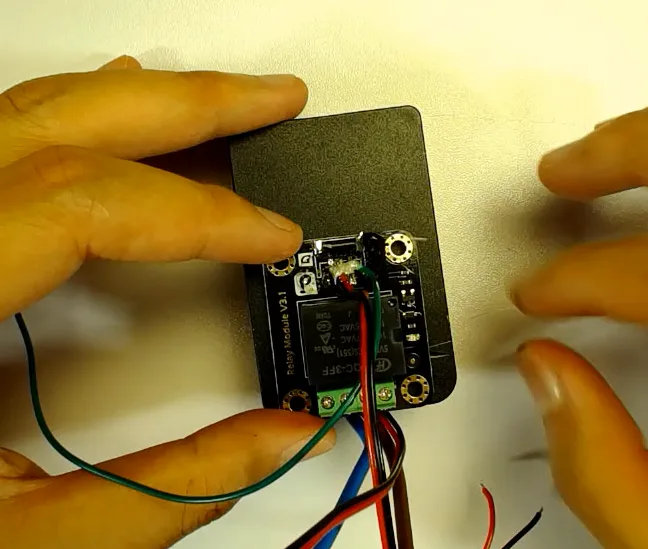

Obrázek 8 – Propojení desek

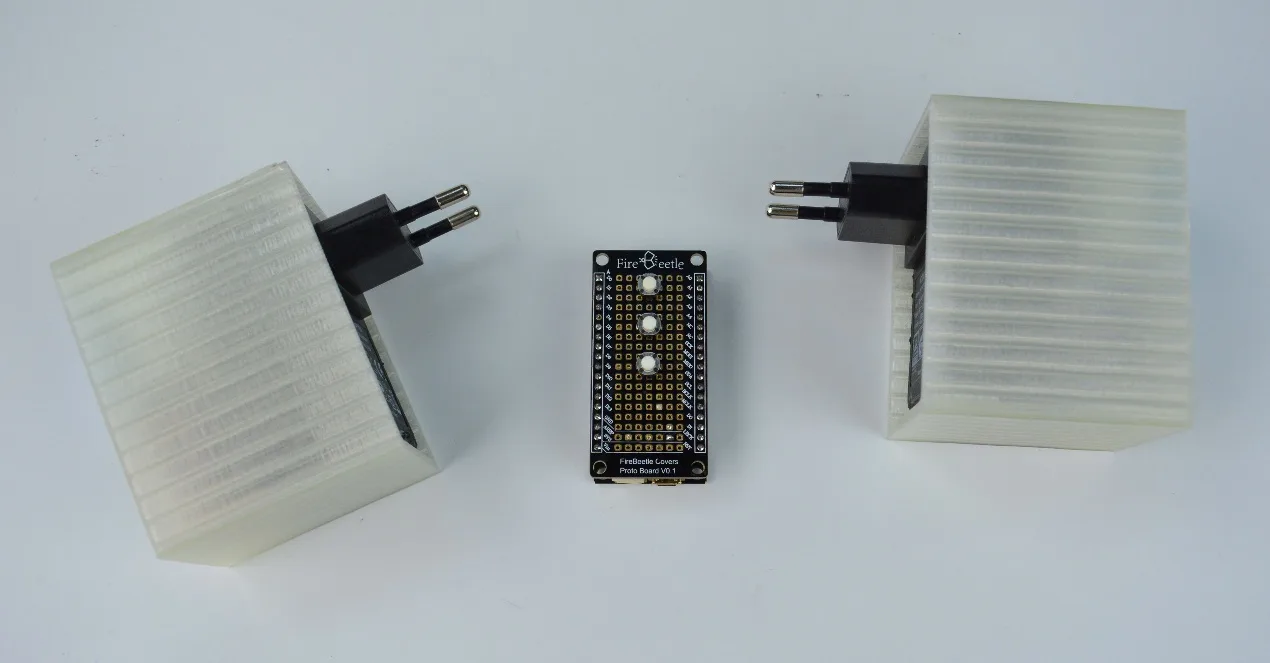

Na závěr si vytiskněte krabičku a umístěte do ní zapájené zařízení.

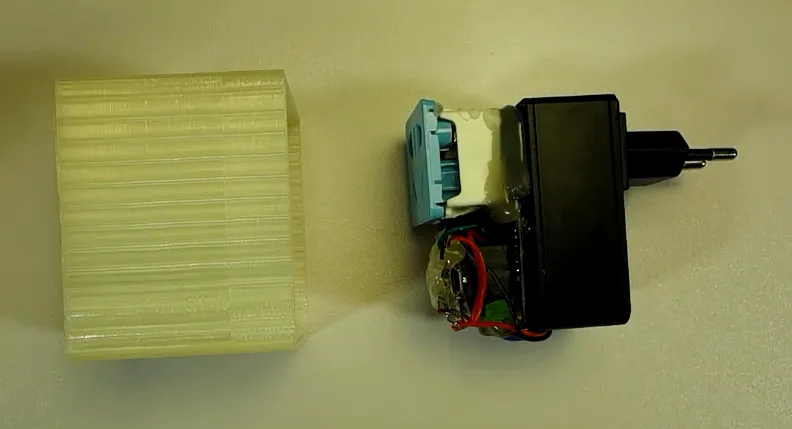

Obrázek 9 – Výsledná kompletace

Originální článek je dostupný zde.
