ESP32 a Arduino IDE

Konečně jsem se dostal k sepsání krátkého návodu, jak rozchodit ESP32 (mnohem, mnohem výkonnější ESP8266). Návodů je na internetu vícero, tenhle je trochu jiný. Nepoužívám LoLin32, Hornbill nebo ESP-DevkitC.

Dostal jsem od dfrobot.com ESP32, shodou náhod pár dní předtím jsem našel zajímavou desku, respektive variaci desek, kde se používá ESP32 – projekt se jmenuje SunDuino.

Další části článků o ESP32:
ESP32 a Arduino IDE
ESP32, SunDuino a teplotní/vlhkostní čidlo Si7021 (HTU21)
ESP32, SunDuino – teplotní/vlhkostní čidlo Si7021 a OLED 128x64px (I2C)

SunDuino desky bohužel nejsou k zakoupení přímo u českého distributora a tak se musíme obrátit na polského elty.pl.

Domluvil jsem se vývojářem SunDuino konceptu a ten mi laskavě zaslal tři typy desek, které můžu s ESP32 použít. Tím mu vřele děkuji. Jeho pokroky s vývojem ať už ESP32 můžete sledovat na google plus

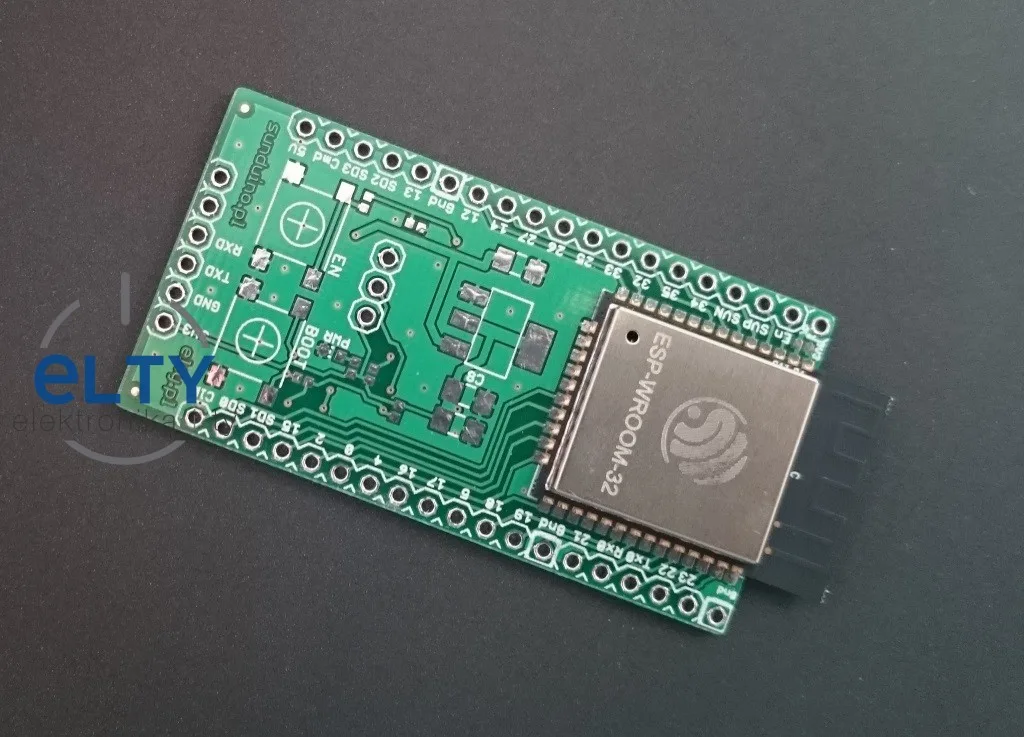

Univerzální modul s ESP32 http://elty.pl/pl/p/-Adapter-PCB-dla-ESP-WROOM-32/1948

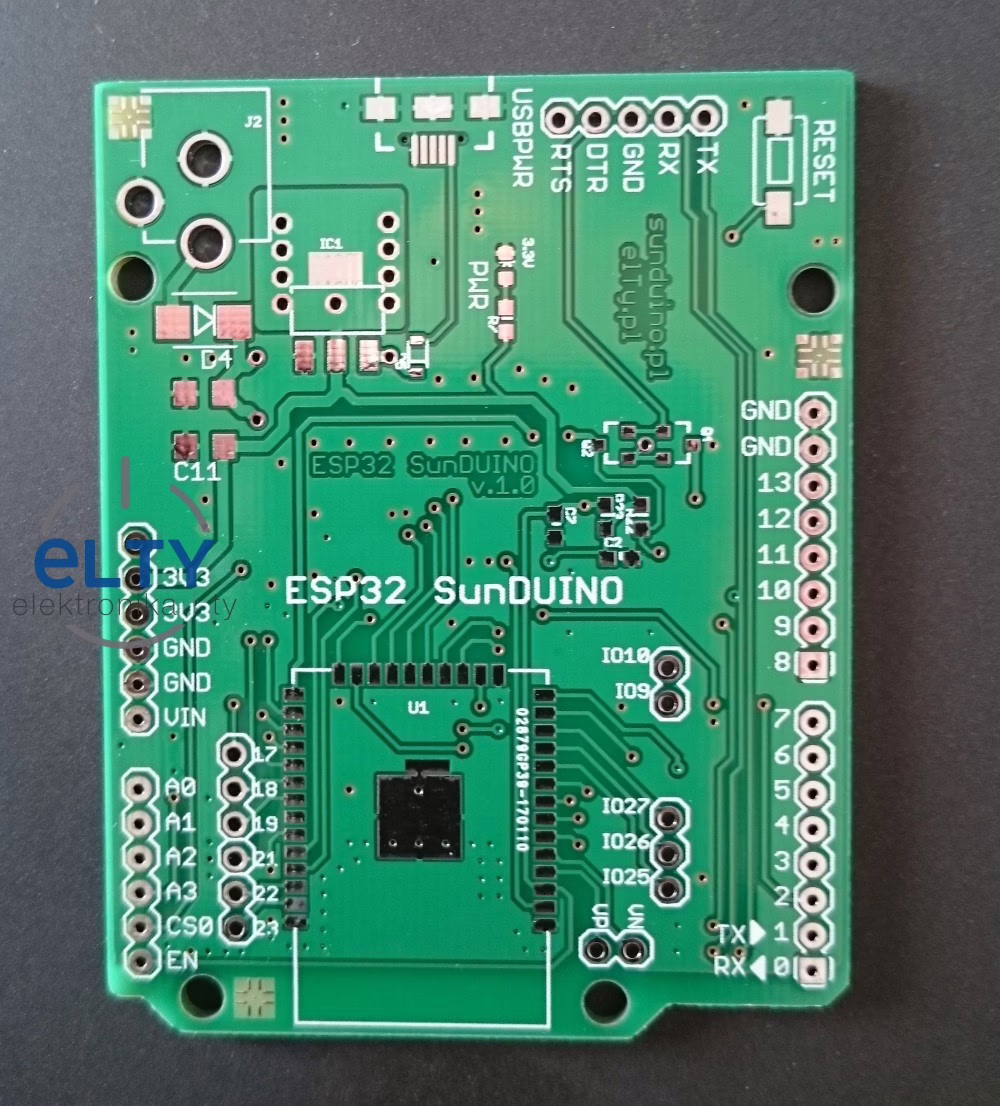

ESP32 jako Arduino s konektory Arduino Uno rev.3 http://elty.pl/pl/p/Adapter-PCB-dla-ESP-WROOM-32-zlacza-Arduino/1949

Dokumentaci obou desek naleznete zde (v polštině).

Nakonec jsem si vybral druhou jmenovanou desku – ESP32 SunDUINO v1.0. Detailnější popis desky naleznete zde (v polštině).

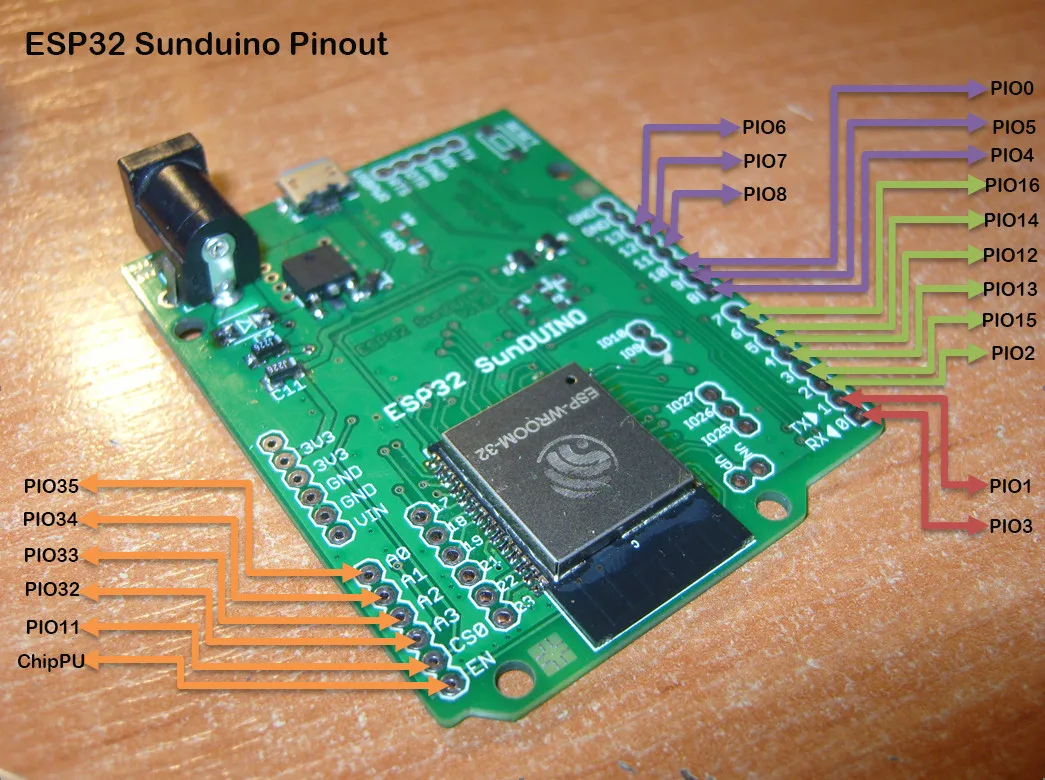

Pinout SunDuino ESP32:

Po úspěšném zapájení ESP32 SunDuino, deska neobsahuje žádné zvláštní komponenty, přišlo na řadu oživení.

https://www.dfrobot.com/ zveřejnil návod, jak rozchodit ESP32 v Arduino.

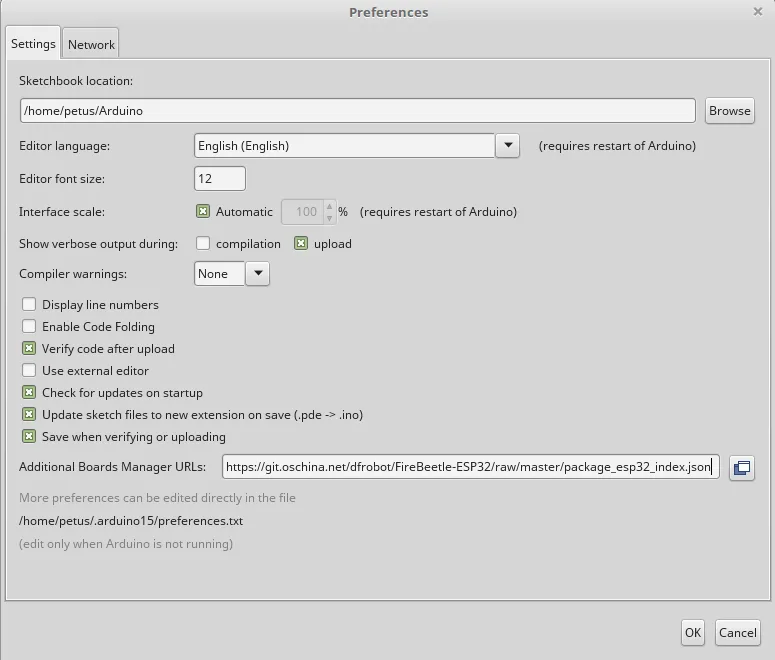

Je to velmi jednoduché, přidáte https://git.oschina.net/dfrobot/FireBeetle-ESP32/raw/master/package_esp32_index.json soubor do File -> Preferences -> Additional Board Manager URLs.

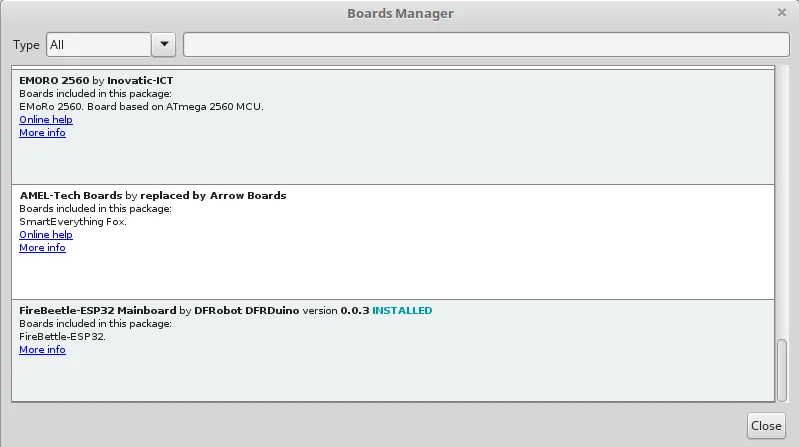

Poté v Tools -> Board -> Boards Manager přidáte FireBeetle ESP32

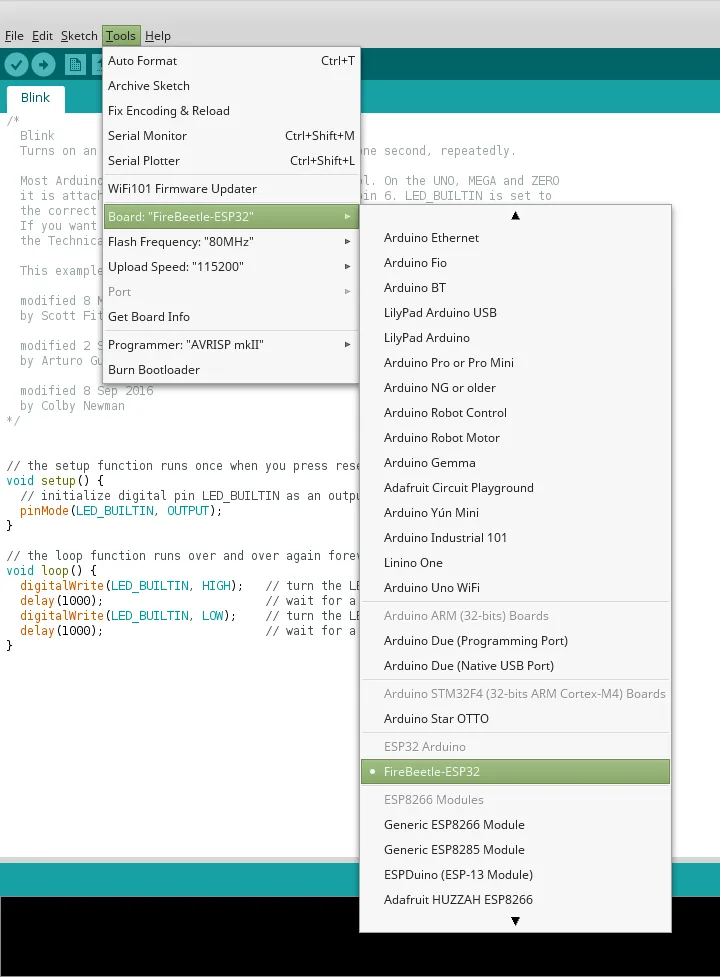

Po stažení balíků už vidíte FireBeetle ESP32 v nabídce desek.

SunDuino připojíte k USB-UART převodníku s DTR, RST, TX, RX pinem a nakonec napájení.

POZOR!

U vývojových desek SunDuino musíte UART zapojit RX – RX, TX – TX !!!

Funkčnost vyzkoušíte vzorovým programem pro blikání LEDkou. Dioda bude blikat na vývodu číslo 2 SunDuino.

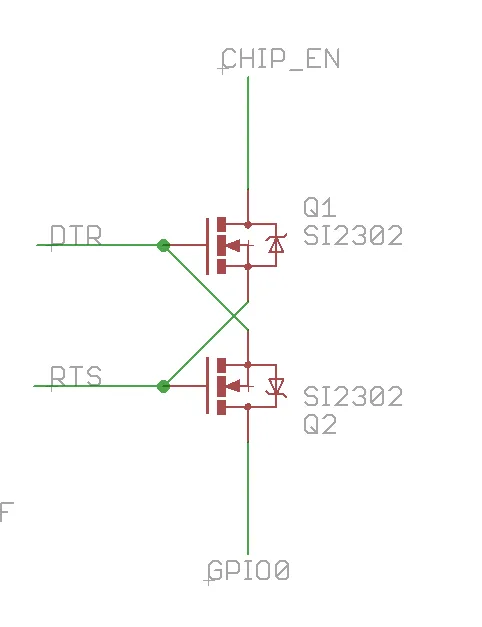

Zajímavým řešením je automatické spuštění bootloaderu, který využívá právě RST a DTR piny.

N-channel MOSFET tranzistory můžete vybrat víceméně libovolné – já například použil 2N7002, které jsem měl po ruce.

Na videu níže můžete vidět, že program se opravdu nahrává a LEDka opravdu bliká 🙂
