ESP32 universal dev board od RobotikaBrno

Novinky29.05.2017
Autor: Petr Šrámek

Ani české radiokluby a zájmové kroužky nezaostávají za vlnou popularity ESP32 (WiFi&BT) modulů.

Zájmový kroužek Robotika Brno, který vznikl jako oddělení Robotárna pod DDM Helceletova a robotický kroužek na SPŠ a VOŠ Brno, vytvořil univerzální vývojový kit pro výše zmíněný ESP32 modul.

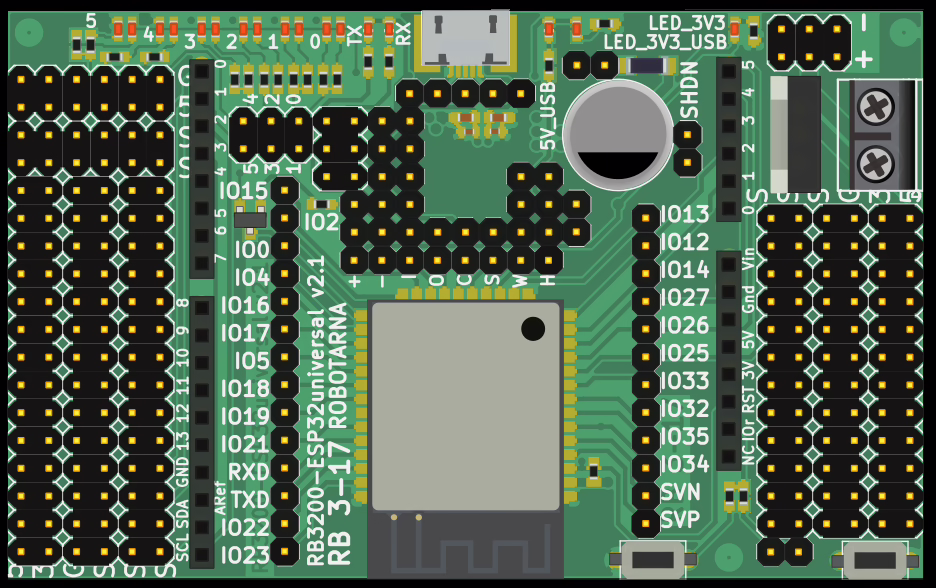

Na desce RB3200-ESP32universal naleznete arduino uno rev.3 konektor, zdroj napětí 5V (USB) i 3.3V dostupné na pin header, LEDky, USB-UART převodník CP1202 a spoustu pin headerů pro zapojení vašich senzorů nebo tlačítek.

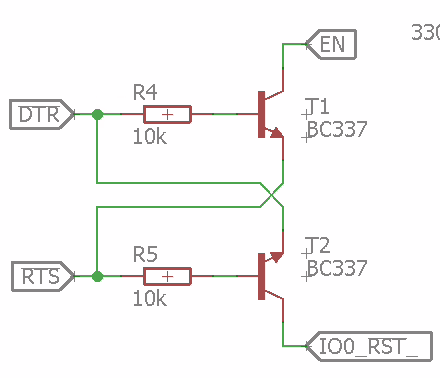

K naprogramování využijete integrovaný USB-UART převodník, ten k programování využívá DTR a RST piny.

Pin header blíže k ESP32 je k němu připojen přímo, pin header dál od modulu jsou pak připojeny skrze 180R odpor.

Na obou stranách jsou po celé délce vyvedeny GND, 5V a 3.3V.

Projekt naleznete na github kroužku https://github.com/RoboticsBrno/RB3200-ESP32universal
