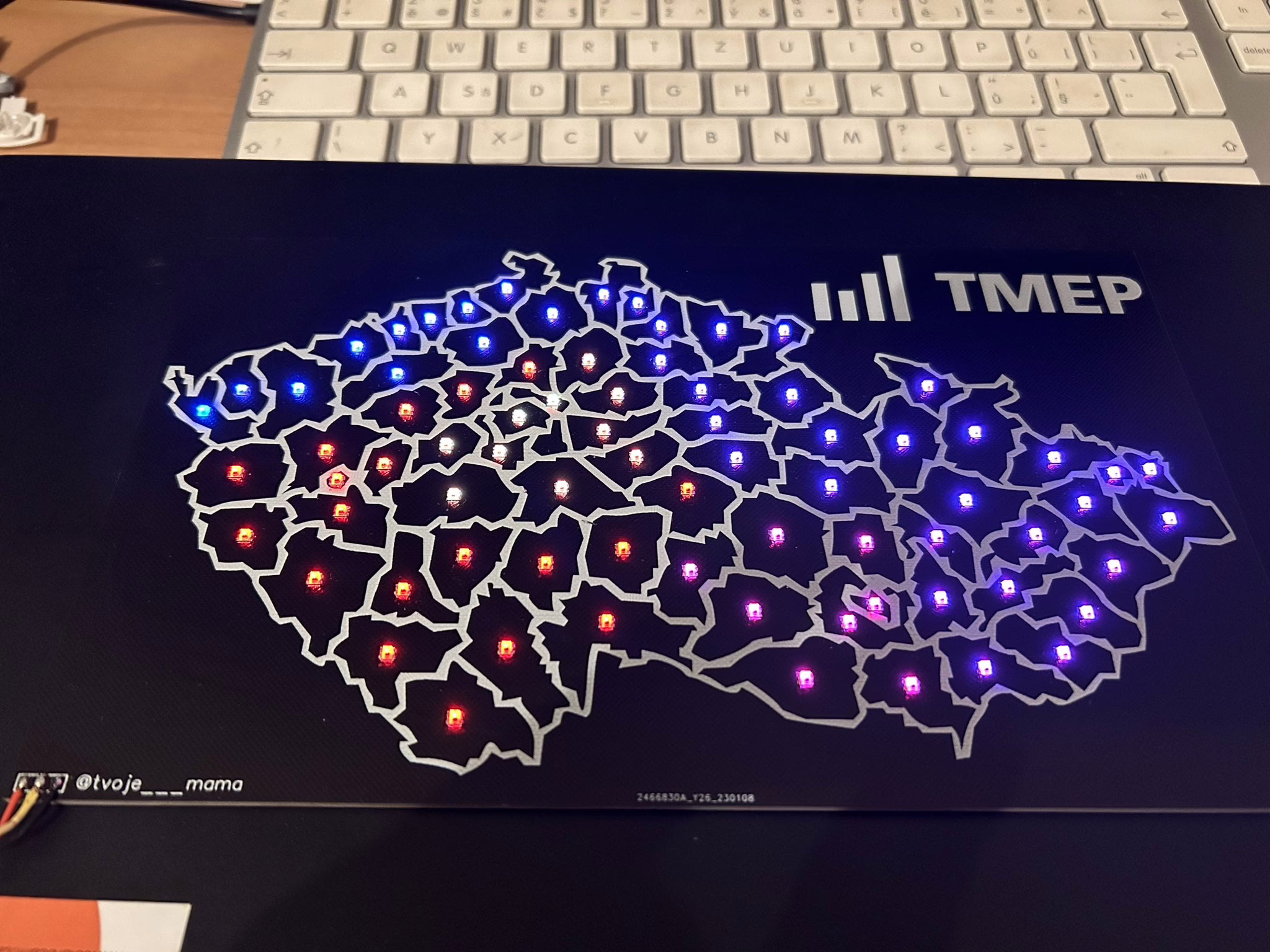

Fantastická mapa České republiky. Co okres, to jedna adresovatelná RGB LED.

Bastlíři s 3D tiskárnou tisknou všemožné modely a mezi nimi i modely měst, republiky nebo evropy. Tomáš posunul tuhle myšlenku o veliký kus dál. Navrhl plošných spoj s desítkami adresovatelný RGB LED (2x2mm), které jsou umístěny na 21x13cm velkém plošném spoji s obrysem České republiky. A že tam není co zobrazovat? Ale kdepak! Ve spolupráci s TMEP.cz můžete zobrazovat například teplotu v jednotlivých okresech.

Tomáš společně s TMEP.cz vytvořili vzorový program pro ESP32 (víceméně jakýkoliv vývojový kit, který má vyvedené 5V, GND a jeden pin pro komunikaci s adresovatelnými RGB LED WS2812-2020.

Na adrese http://tmep.cz/vystup-json.php?okresy_cr=1 se nachází json, který pro každý okres na mapě počítá průměrnou hodnotu z čidel, které bastlíři posílají ze svých meteostanic http://tmep.cz/mapa/.

Rozdělení po okresech se může hodit i pro další vizualizace – kvality vzduchu ze sensor.community nebo Tmep – kvalita vzduchu. A to rozhodně není vše. Co třeba úhrn srážek? Nebo blesky – tedy sledování blížící se bouřky.

A jak se dá mapa ještě vylepšit? Samozřejmě 3D tiskem! Například vytisknout první vrstvu dvěma materiály (jak na to?) (černá pro hranice okresů, bílá zbytek) a prosvěcovat okresy danou barvou – pro teplotu, kvalitu vzduchu, cokoliv.

Propojení plošného spoje s desítkami adresovatelných RGB LED na mapě ve tvaru České republiky jednoduše připojíte k vaší ESP32 vývojové desce skrze 3 pinový hřebínek.

S mapou nemusíte nutně komunikovat jenom pomocí ESP32, fungovat bude i ESP8266, Arduino Nano/Uno/Mega nebo jednodeskové počítače jako Raspberry Pi Zero, 4B aj.

Podklady pro výrobu, vzorový kód pro komunikaci s tmep.cz najdete na https://github.com/tomasbrincil/pcb_mapa_cr_1

TMEP.cz – ryze česká služba pro ukládání a vizualizaci dat z nejrůznějších čidel bastlířů. https://chiptron.cz/news.php?readmore=1406

Twitterový profil Tomáše – https://twitter.com

Tipy k osazení:

Pokud se na vás štěstěna usměje a budete mít svou vlastní mapu, tady jsou dvě důležité informace k osazení

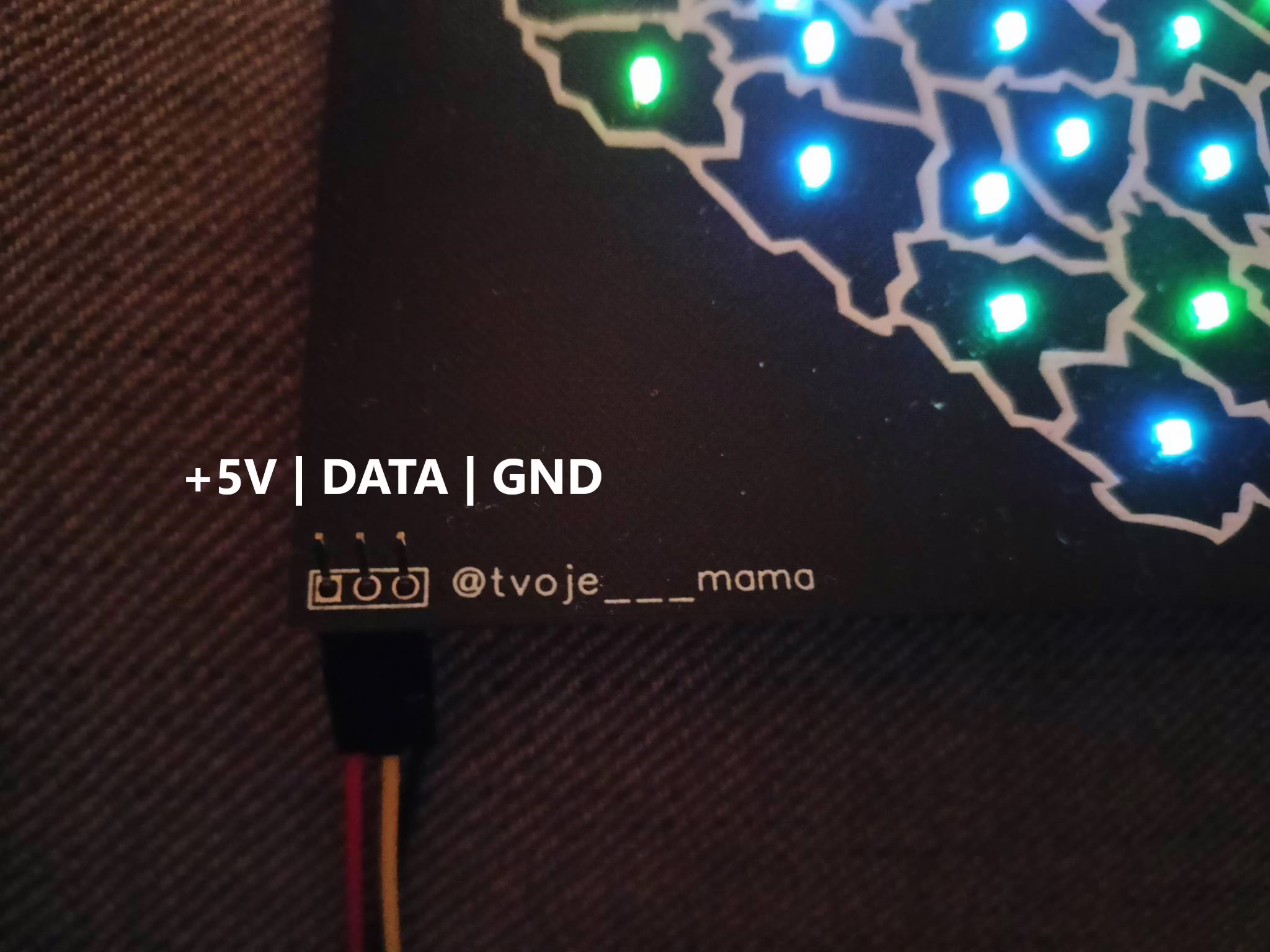

Zapojení konektoru pro připojení řídící elektroniky.

Všechny adresovatelné RGB LED (WS2812-2020) jsou osazeny všechny stejným směrem.

Sdílejte článek:

Související články

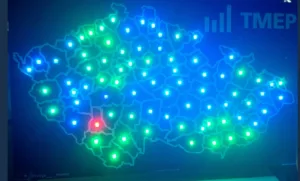

Zdroj: https://twitter.com/MultiTricker Adresovatelná mapa České republiky s více než 70 RGB LEDkami je velkým hitem v twitter komunitě bastlířů.
