Elektronika je hotová, deska funguje a chybí jen krabička. Otevřít Fusion, kreslit stěny, odečítat otvory pro USB, vymýšlet sloupky pro šrouby… A nebo otevřít webový nástroj Krabix a na pár kliknutí máte krabičku hotovou.
Krabix je zdarma, bez reklam a bez povinné registrace. Kdo nemá tiskárnu, může si krabičku nechat vytisknout přímo u autora. Za posledních pár dní jsem navrhl několik krabiček a je to fakt pecka.

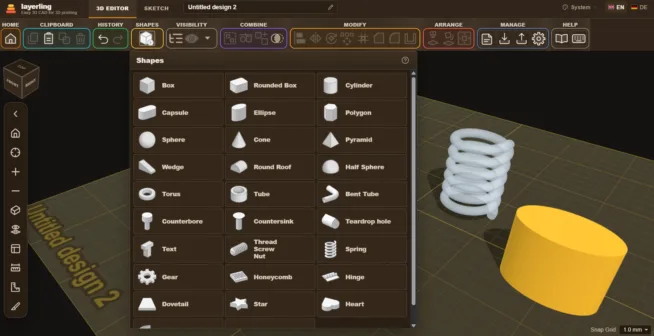

Krabix provozuje Vladimír Večeřa, spuštěný byl v červenci 2026. Web má i anglickou verzi na krabix.cz/en/. Pokud potřebujete místo krabičky modelovat obecný tvar, mrkněte na CAD editor Layerling, který také běží v prohlížeči.
Jak se Krabix používá

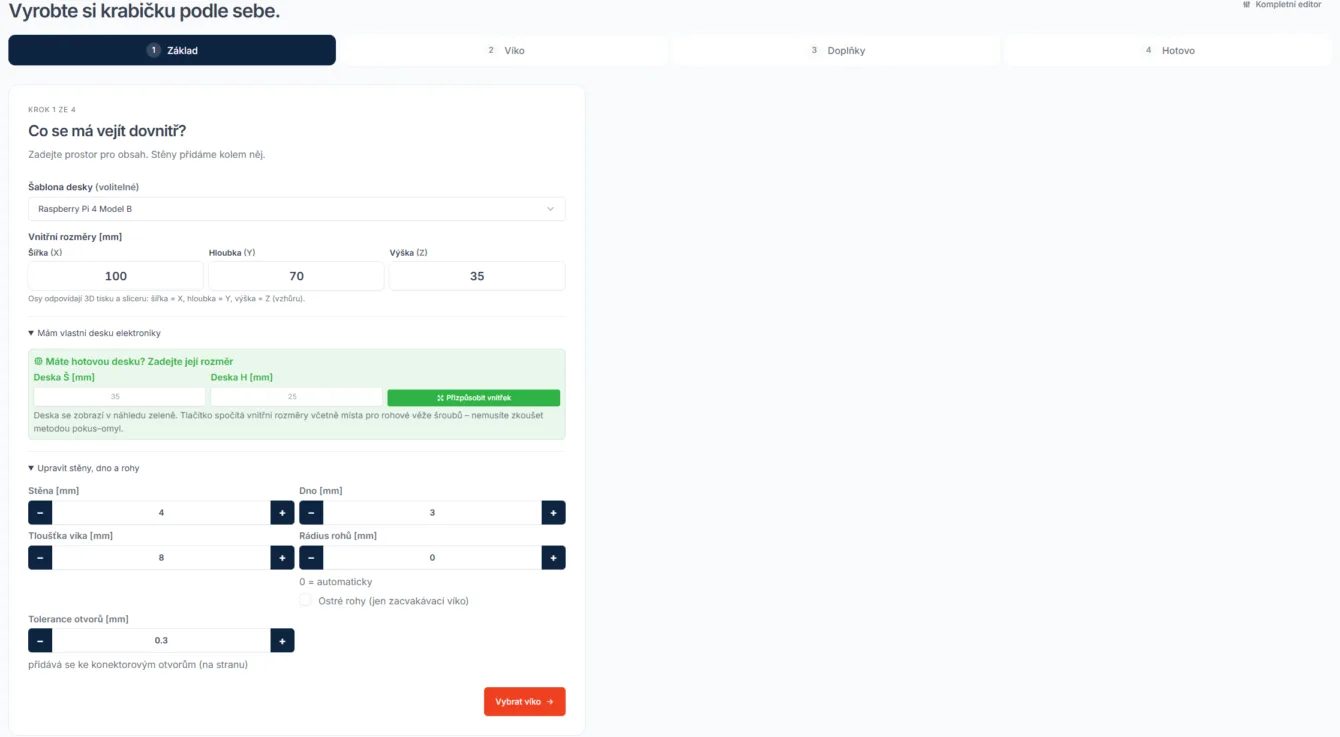

Návrh má čtyři kroky. V prvním (Základ) zadáte vnitřní rozměry, nebo vyberete šablonu desky (a že jich je v nabídce hafo), stěny kolemse dopočítají automatick. Ve druhém kroku vyberete víko, ve třetím doplňky jako otvory, sloupky nebo nápisy. Ve čtvrtém je souhrn, stažení a případně poptávka tisku.
Mezi jednotlivými kroky se dá přecházet tam i zpět. Pro práci se všemi parametry najednou je tu Kompletní editor. Při přepnutí do něj se zachová vše, co už máte nastavené ve zjednodušeném editoru.
Pokud máte hotovou vlastní desku, stačí zadát její šířku a hloubku a tlačítko Přizpůsobit vnitřek spočítá vnitřní rozměry tak, aby se deska vešla dovnitř krabičky.
Náhled umí zobrazit krabičku, víko, nebo obojí, víko jde i otevřít. Pod nabídkou Nástroje je měření vzdáleností v modelu.
Šablony desek a otvory
Šablona nastaví rozměry a montážní sloupky pro konkrétní desku. K dispozici jsou Arduino UNO R3, Nano a Pro Mini, generický ESP32 DevKit, NodeMCU v3, desky LaskaKit ESP32-DEVKit / LPKit a ESP32-C3-LPKit. Nejvíc variant má Raspberry Pi, od Pi 1 po Pi 5, Zero, Zero 2 W a Pico i Pico 2 ve verzích s WiFi a s piny.

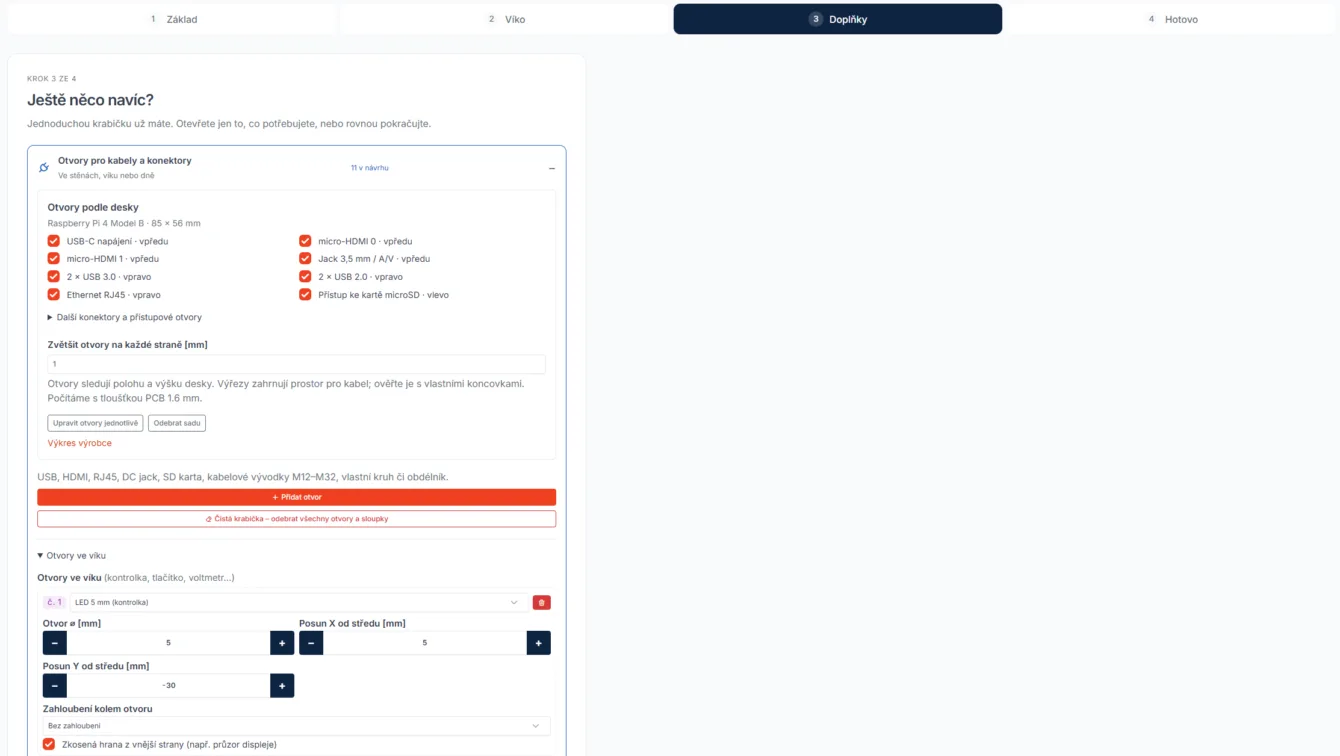

U Raspberry Pi a Pico jde v doplňcích přidat sadu otvorů pro konektory najednou. Pro Pi 4 to jsou výřezy pro USB-C, oba micro-HDMI, jack, USB, Ethernet a microSD, u Pi 5 přibude tlačítko napájení. Pro GPIO, kameru, displej nebo PoE jsou volitelné průchody ve víku, u Pica přístup k SWD a BOOTSEL. Jednotlivé konektory lze vypnout nebo jejich výřez zvětšit.
U ostatních desek se otvory přidávají po jednom. Na výběr je USB, HDMI, RJ45, DC jack, SD karta, kabelové vývodky M12 až M32, ovál, kruh a obdélník, a to ve stěnách, víku i dně.
Víko

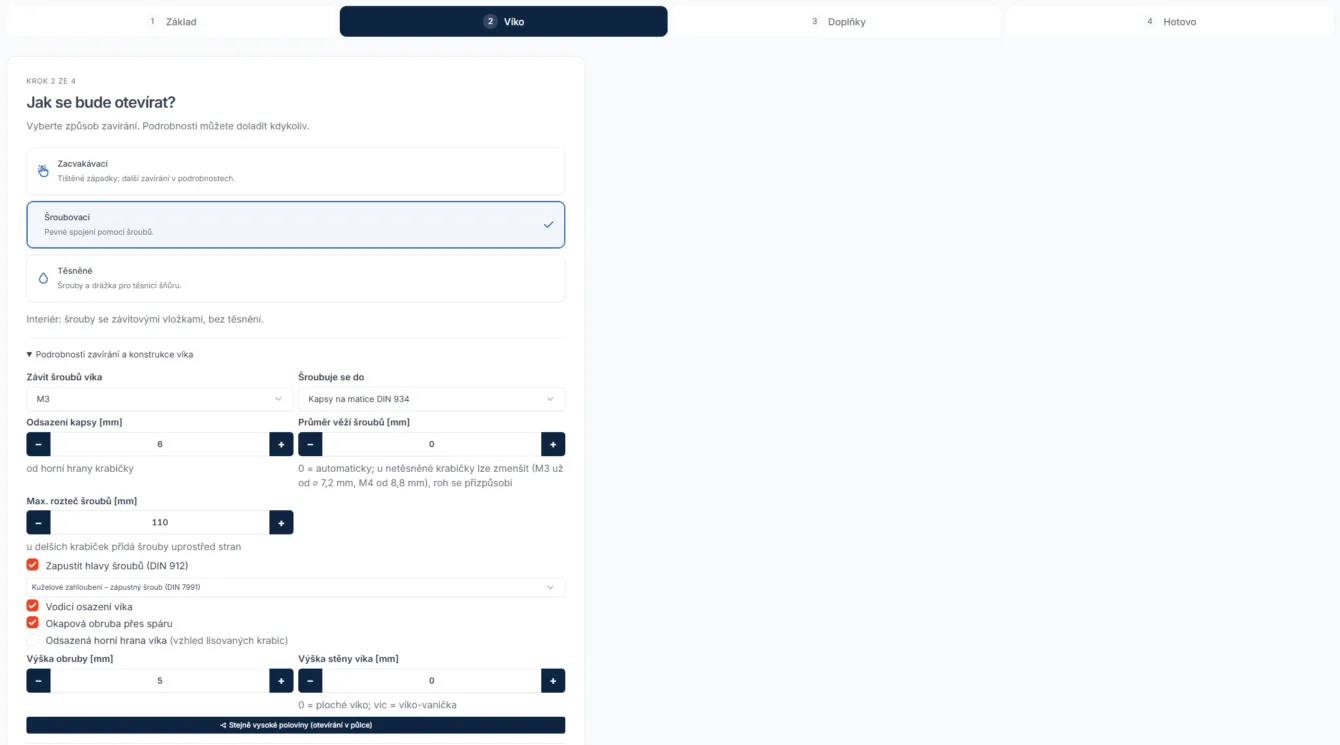

Na výběr jsou tři typy víka: zacvakávací, šroubovací a těsněné. Těsněné má kromě šroubů drážku pro těsnicí šňůru a je určené pro venkovní použití, zacvakávací web doporučuje do interiéru.
Zacvakávací víko může držet na západkách vpředu i vzadu, na pantu se západkou nebo s magnety, na magnetech po obvodu, nebo se jen volně položí. Západky jsou tištěné pružné, nebo otočné na šroub M3.
Dál se nastavuje obruba víka, výška jeho stěny (od plochého víka po vaničku) a dělení krabičky na dvě stejně vysoké poloviny. Šrouby víka mohou být i zápustné.
Doplňky
Doplňky nejsou povinné. V tomto kroku je jich ale celá řada a jeden užitečnější než druhý:
- sloupky pro PCB se závitovými vložkami M3, M4 nebo M5, případně vodicí lišty pro svislou desku bez šroubů
- přepážky, DIN lišta a přihrádka ve víku
- větrací mřížky a otvor pro ventilátor
- okno pro displej s kapsou pro panel
- uchycení na zeď, sloup nebo DIN lištu
Otvory ve víku a ve dně mohou mít zahloubení, zevnitř třeba pro hmatník tlačítka, zvenku pro lem konektoru.
Na víko, dno i stěny lze přidat nápisy, každý s vlastní velikostí, polohou a rotací, česká diakritika nechybí. Nápis je buď vygravírovaný, nebo vyplněný jinou barvou filamentu. V druhém případě je výplň v 3MF samostatný díl, kterému ve sliceru přiřadíte filament pro vícebarevný tisk.
Stažení a tisk
V posledním kroku stáhnete ZIP se všemi díly ve formátu STL. Jednotlivá STL, soubor 3MF a nastavení tisku jsou v rozbalovací sekci, kde je i přehled rozměrů a potřebného spojovacího materiálu.
Víko je v exportu otočené horní plochou na podložku, krabička se tiskne dnem dolů. Při zapnuté volbě Optimalizovat pro tisk bez podpor dostanou kulaté otvory ve stěnách tvar kapky s převisem do 45° a zahloubení šroubů se tisknou s přemostěním.
Postup tisku a montáže, včetně zalisování závitových vložek, těsnící šňůry a vývodek, popisuje návod na webu.
Tisk na zakázku
Krabičku navrženou v Krabixu si můžete nechat vytisknout. Vlastní STL tisk na zakázku nepřijímá.
| Položka | Cena |
|---|---|
| PETG černá nebo bílá | 2,5 Kč/g |
| Poštovné (Zásilkovna) | 89 Kč |
Cena se počítá z hmotnosti návrhu. Krabička 100 × 70 × 40 mm vychází podle webu přibližně na 691 Kč včetně poštovného. Tiskne se z PETG s výškou vrstvy 0,2 mm.
Objednávka je nezávazná poptávka. Cenu a termín potvrdí e-mailem, platí se převodem až potom. Aktuální délka fronty je na stránce tisku na zakázku.
Ceny platné v době psaní článku.
Registrace a galerie
Krabix.cz funguje bez účtu, stažení STL i 3MF a objednávka tisku. Registrace je zdarma, potřebujete přezdívku a e-mail. S registrací získáte:
- knihovnu vlastních krabiček s tříděním do kategorií
- průběžné ukládání rozpracovaného návrhu
- možnost zveřejnit krabičku v galerii
- přehled stavu objednávek tisku
Účet jde kdykoliv smazat, smažou se s ním i vytvořené návrhy.
V galerii jsou krabičky, které zveřejnili ostatní. Řadí se podle data, počtu stažení nebo srdíček, u každé je jméno autora a odkaz ke sdílení. Krabičku z galerie lze otevřít, upravit a stáhnout, původní návrh autora se tím nemění.
