TYWE3S je starší modul Tuya s ESP8266. Zapojením odpovídá ESP-12S, takže se přehrává úplně stejně jako jakékoli ESP8266 – na Tasmotu nebo ESPHome.
Je v zásuvkách a vypínačích zhruba do roku 2020, pak ho Tuya nahradila moduly s čipy Beken.
Parametry
- ESP8266: Tensilica L106 80/160 MHz, Wi-Fi 4 (2,4 GHz)
- 2 MB flash
- 16 plošek ve formátu ESP-12S (16 × 24 mm)
- 11 GPIO, analogový vstup A0 (0–1 V)
- napájení 3,3 V
Nahrává se přes UART0 (GPIO1 TX, GPIO3 RX) s GPIO0 staženým při startu do log. 0. Starší firmware Tuya šlo přehrát i bez pájení přes tuya-convert, nové verze už to neumožňují.
Pinout a tabulka pinů

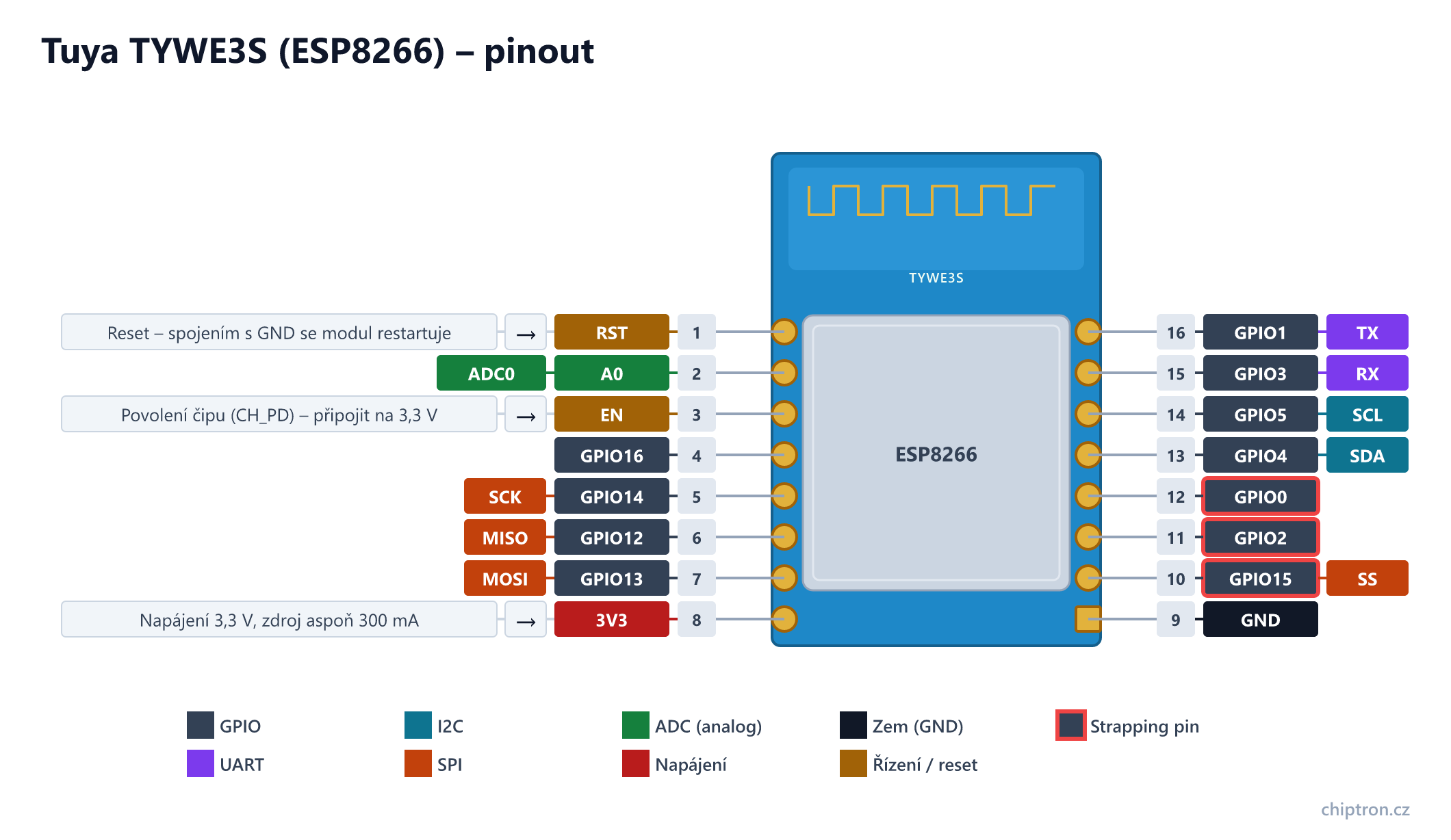

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.
| Pin | Název | Směr | UART | I2C | SPI | ADC | Poznámka |
|---|---|---|---|---|---|---|---|
| 1 | RST | vstup | Reset – spojením s GND se modul restartuje | ||||
| 2 | A0 | vstup | ADC0 | ADC 0–1 V (TOUT), na modulu bez děliče | |||
| 3 | EN | vstup | Povolení čipu (CH_PD) – připojit na 3,3 V | ||||
| 4 | GPIO16 | vstup/výstup | Probuzení z hlubokého spánku (propojit s RST) | ||||
| 5 | GPIO14 | vstup/výstup | SCK | ||||
| 6 | GPIO12 | vstup/výstup | MISO | ||||
| 7 | GPIO13 | vstup/výstup | MOSI | ||||
| 8 | 3V3 | vstup | Napájení 3,3 V, zdroj aspoň 500 mA | ||||
| 9 | GND | – | |||||
| 10 | GPIO15 | vstup/výstup | SS | Strapping pin – při startu musí být v log. 0 (pull-down na desce zařízení) | |||
| 11 | GPIO2 | vstup/výstup | Strapping pin – při startu musí být v log. 1 | ||||
| 12 | GPIO0 | vstup/výstup | Strapping pin – log. 0 při startu = režim nahrávání (Tasmota, ESPHome) | ||||
| 13 | GPIO4 | vstup/výstup | SDA | ||||
| 14 | GPIO5 | vstup/výstup | SCL | ||||
| 15 | GPIO3 | vstup/výstup | RX | UART0 RX – nahrávání firmwaru | |||
| 16 | GPIO1 | vstup/výstup | TX | UART0 TX – nahrávání firmwaru |
Na co si dát pozor
- Před otevřením zařízení ho odpojte od sítě 230 V. Modul programujte jen z převodníku 3,3 V.
- Pro režim nahrávání spojte při startu GPIO0 s GND.
- Strapping piny: GPIO2 musí být při startu v log. 1, GPIO15 v log. 0.
- A0 měří jen 0–1 V.
