WB3S je starší modul Tuya s čipem Beken BK7231T. Pouzdro má stejné jako CB3S, ale vývody 10, 12, 13 a 14 jsou zapojené jinak – při přehrávání zařízení se proto vyplatí ověřit, který modul uvnitř skutečně je.
Stejně jako CB3S jde přehrát na OpenBeken, LibreTiny nebo ESPHome.
Parametry
- BK7231T: 32bitový Arm, Wi-Fi 4 (2,4 GHz) a Bluetooth LE
- 2 MB flash
- 22 plošek ve formátu ESP-12 (16 × 24 mm), 6 z nich na spodní hraně
- 6 kanálů PWM, 1 analogový vstup (P23), 2× UART a I2C
- napájení 3,3 V
Nahrává se přes UART1 (P10 RX, P11 TX) s resetem přes CEN. Pinout odpovídá databázi LibreTiny; porovnejte ho s CB3S.

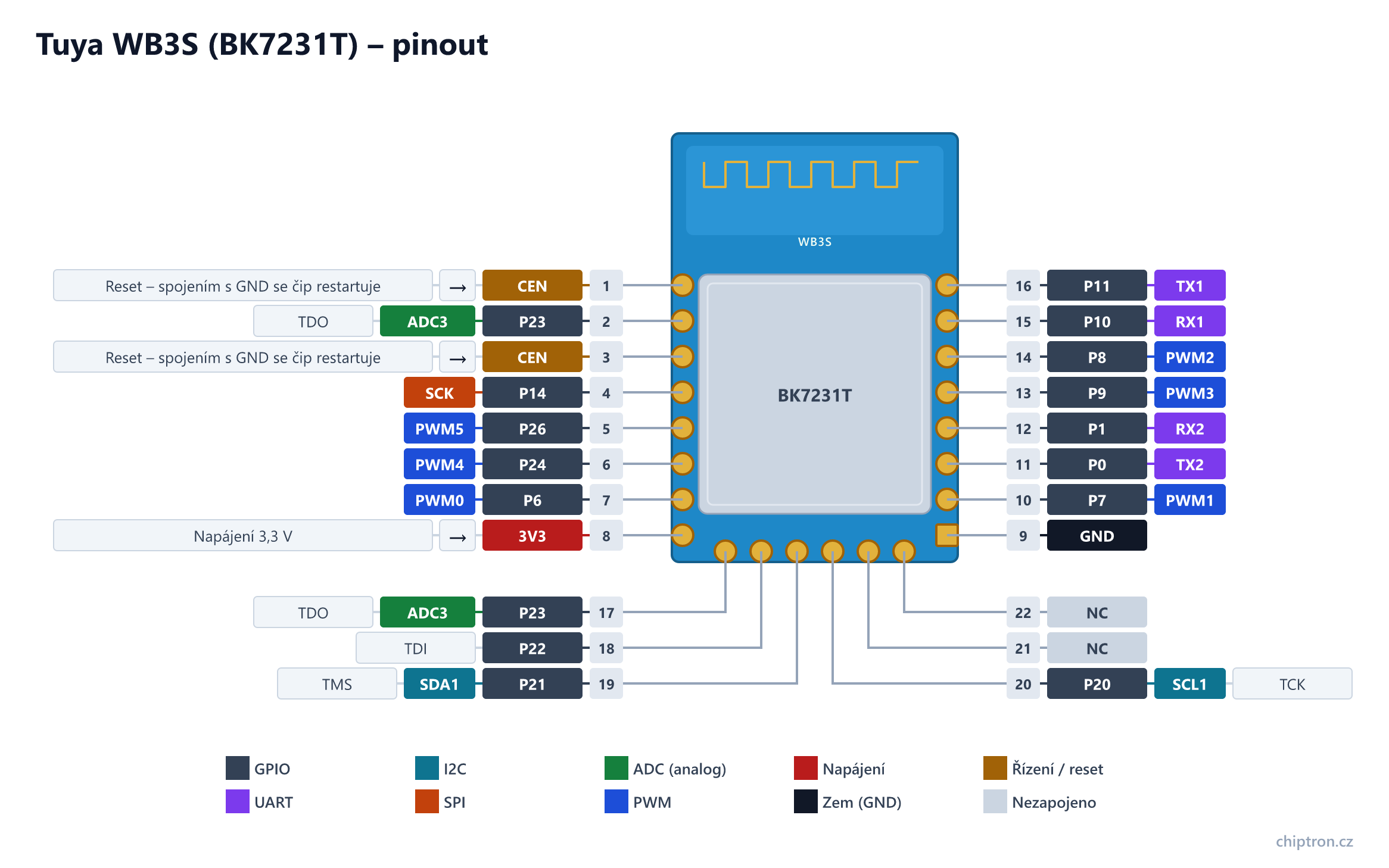

Pinout a tabulka pinů
Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.
Licence: CC BY 4.0 · Jak uvést zdroj
| Pin | Název | Směr | UART | I2C | SPI | PWM | ADC | Poznámka |
|---|---|---|---|---|---|---|---|---|
| 1 | CEN | vstup | Reset (CEN, aktivní v log. 0) – spojením s GND se čip restartuje; při nahrávání přes UART1 se jím spouští bootloader | |||||
| 2 | P23 | vstup/výstup | ADC3 | ADC3 – jediný analogový vstup; JTAG TDO; programování flash (FSO) | ||||
| 3 | CEN | vstup | Reset (CEN, aktivní v log. 0) – spojením s GND se čip restartuje; při nahrávání přes UART1 se jím spouští bootloader | |||||
| 4 | P14 | vstup/výstup | SCK | |||||
| 5 | P26 | vstup/výstup | PWM5 | |||||
| 6 | P24 | vstup/výstup | PWM4 | |||||
| 7 | P6 | vstup/výstup | PWM0 | |||||
| 8 | 3V3 | vstup | Napájení 3,3 V | |||||
| 9 | GND | – | ||||||
| 10 | P7 | vstup/výstup | PWM1 | |||||
| 11 | P0 | vstup/výstup | TX2 | SCL2 | UART2 TX – výpis logu; I2C2 SCL | |||
| 12 | P1 | vstup/výstup | RX2 | SDA2 | UART2 RX; I2C2 SDA | |||
| 13 | P9 | vstup/výstup | PWM3 | |||||
| 14 | P8 | vstup/výstup | PWM2 | |||||
| 15 | P10 | vstup/výstup | RX1 | UART1 RX – nahrávání firmwaru (bk7231tools, ltchiptool, OpenBeken) | ||||
| 16 | P11 | vstup/výstup | TX1 | UART1 TX – nahrávání firmwaru | ||||
| 17 | P23 | vstup/výstup | ADC3 | ADC3 – jediný analogový vstup; JTAG TDO; programování flash (FSO) | ||||
| 18 | P22 | vstup/výstup | JTAG TDI; programování flash přes SPI (FSI) | |||||
| 19 | P21 | vstup/výstup | SDA1 | I2C1 SDA; JTAG TMS; programování flash přes SPI (FCS). Při zapnutí nesmí být v log. 0 (testovací režim) | ||||
| 20 | P20 | vstup/výstup | SCL1 | I2C1 SCL; JTAG TCK; programování flash přes SPI (FSCK) | ||||
| 21 | NC | – | ||||||
| 22 | NC | – |
Na co si dát pozor
- Před otevřením zařízení ho odpojte od sítě 230 V. Modul programujte jen z převodníku 3,3 V.
- Než firmware přepíšete, zazálohujte původní obsah flash.
- Vývody 10, 12, 13 a 14 se liší od CB3S – šablony zařízení pro CB3S na WB3S nesedí.
- Při nahrávání krátce spojte CEN s GND (reset), převodník připojte na P10/P11.
Kde koupit
Samostatný modul se v českých obchodech neprodává – na AliExpressu ho najdete samotný i v zařízeních:
- AliExpress – vyhledávání Tuya WB3S
