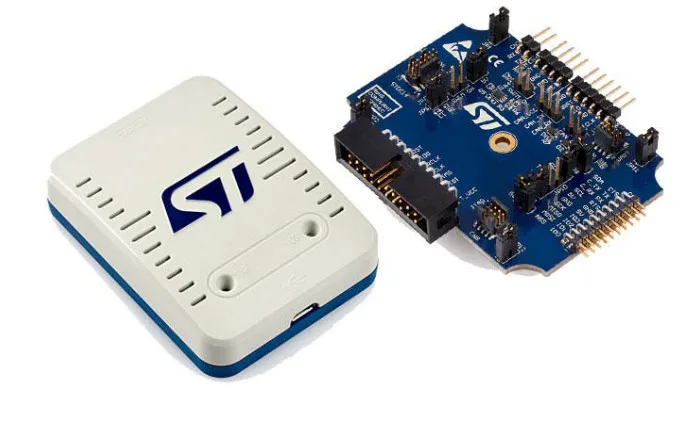

Programátor a debugger STM8 a STM32 – STLINK-V3SET

STMicroelectronics vydalo novou verzi programátoru a debuggeru STLINK.
STLINK-V3SET obsahuje nové funkce, které pro programování STM8 nebo STM32 určitě využijete.

STLINK-V3SET obsahuje programovací rozhraní JTAG, SWD a také jednovodičové rozhraní zvané SWIM (Single-Wire Interface Module).

STLINK ve verzi 3 vytvoří COM port a může tak sloužit jako převodník rozhraní (SPI, I2C, CAN aj.)

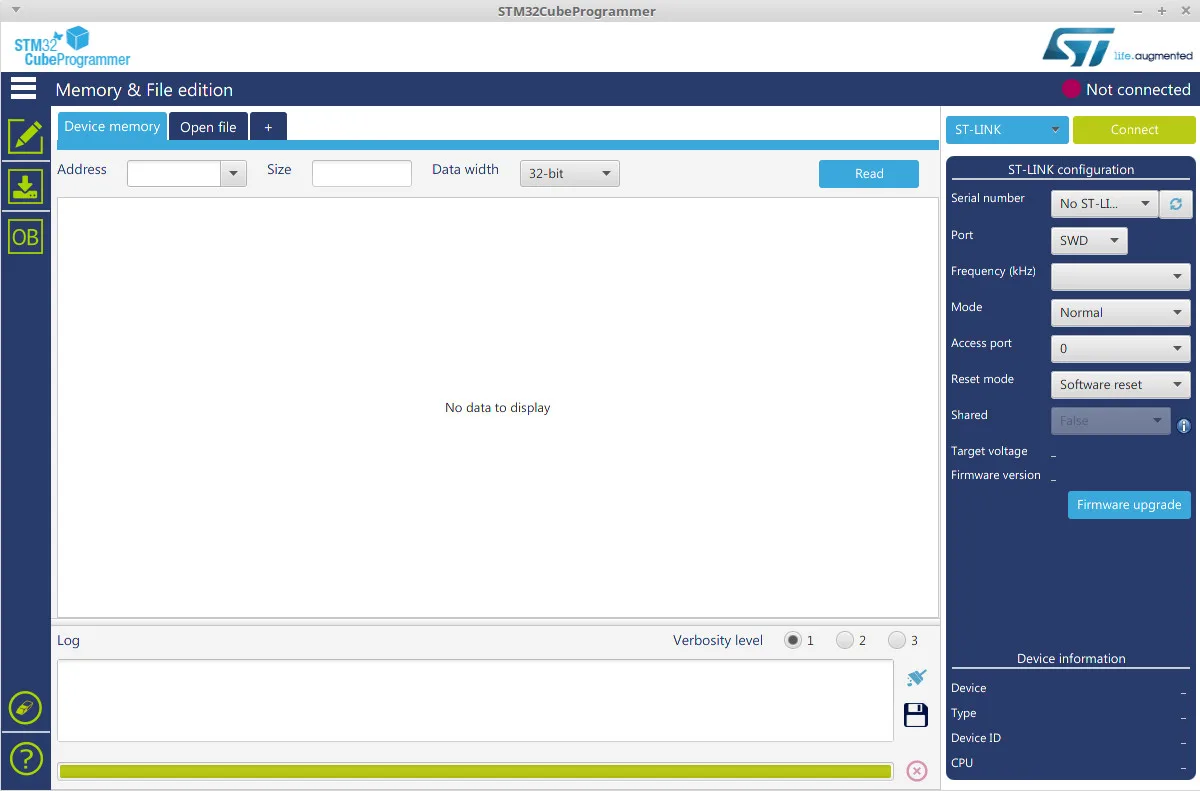

Jako grafické prostředí pro ovládání tohoto programátoru/debuggeru slouží program STM32CubeProgrammer.

Program je podporován pro operační systémy Windows, Linux i MacOS.

ST také zveřejní low-level API pro rychlý vývoj vlastních programů.

Celá specifikace je vypsaná níže:

– Stand-alone probe with modular extensions

– Self-powered through a USB connector (Micro-B)

– USB 2.0 high-speed compatible interface

– Direct firmware update support (DFU)

– JTAG / serial wire debugging (SWD) specific features:

— 3 V to 3.6 V application voltage support and 5 V tolerant inputs

— Flat cables STDC14 to MIPI10 / STDC14 / MIPI20 (connectors with 1.27 mm pitch)

— JTAG communication support

— SWD and serial wire viewer (SWV) communication support

– SWIM specific features (only available with adapter board MB1440):

— 1.65 V to 5.5 V application voltage support

— SWIM header (2.54 mm pitch)

— SWIM low-speed and high-speed modes support

– Virtual COM port (VCP) specific features:

— 3 V to 3.6 V application voltage support on the UART interface and 5 V tolerant inputs

— VCP frequency up to 15 MHz

— Available on STDC14 debug connector (not available on MIPI10)

– Multi-path bridge USB to SPI/UART/I2C/CAN/GPIOs specific features:

— 3 V to 3.6 V application voltage support and 5 V tolerant inputs

— Signals available on adapter board only (MB1440)

– Drag-and-drop Flash programming

– Two color LEDs: communication, power

Cena STLINK-V3SET je 35 USD a je dostupný na digikey a mouser.

Další info na https://www.st.com/en/development-tools/stlink-v3set.html?icmp=tt8173_gl_pron_sep2018
