SEN6x – Ještě univerzálnější senzor do domácnosti. V nejvyšší výbavě umí měřit množství pevných částic, teplotu, vlhkost, VOC a NOX Index a koncentraci CO2 nebo formaldehydu

Sensirion jede. Po velkém úspěchu SEN5x přichází s novou řadou SEN6x a vypadá to na další „must have“ v nejen bastlířských dílnách. Proč?

Protože toho měří tááák moc! Teplota, vlhkost, NOx a VOC Index a také pevné částice – stejně jako SEN55, SEN66 navíc přidává měření CO2 nebo Formaldehydu (to je pak verze SEN68).

Co je ale game changer je, že napájecí napětí SEN6x je 3.3V! Ano, není potřeba 5V napájení pro měření pevných částic.

Přečtěte si také článek SEN6x prakticky – jaká čidla jsou uvnitř modulu SEN66, kód pro ESP32, výhody čidla oproti jiným a jakým chybám se vyvarovat.

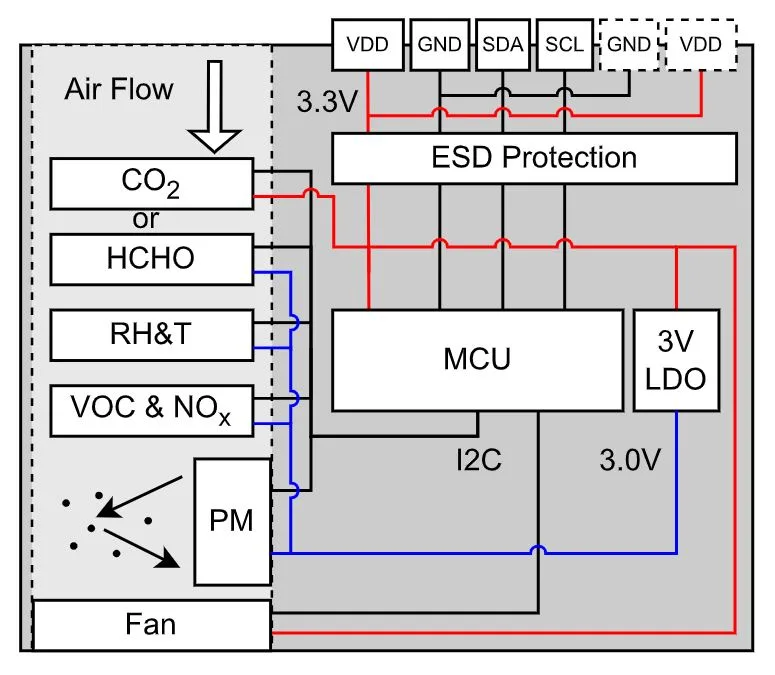

Napájecí napětí SEN6x je 3.3V, respektive rozsah napájení je od 3.15 do 3.45V.

Říkáte si „no a co?“. Je to obrovský posun – drtivá většina čidel pevných částic vyžadují 5V zdroj nebo dokonce obě napětí, tedy 3.3V a 5V.
SEN6x stačí pouze jeden jediný a to 3.3V, který najdete na většině vývojový desek.

Zároveň dodávám, že SEN6x není 5V tolerantní, tzn. že napětí 5V ho dozajista zničíte.

Už typicky má rozhraní I2C a knihovny přímo od Sensirion už jsou na githubu (pro verze SEN66) pro Arduino, Python, Raspberry Pi a Embedded.

A co tedy umí jednotlivé verze SEN6x? Tady je přehledná tabulka.

Momentálně je v prodeji pouze verze SEN66 – měření teploty, vlhkost, množství pevných částic, koncentrace CO2, VOC a NOx Index.

Mezi populární bude jistě patřit i verze SEN68 – měření teploty, vlhkost, množství pevných částic, Formaldehyd, VOC a NOx Index.

Ale dozajista neočekávanější bude verze SEN63C – měření množství pevných částic, koncentrace CO2, teploty a vlhkosti – přesně to, co potřebujeme nejčastěji a s největší pravděpodobností bude i za lepší cenu než 66 či 68.

A ještě má rodina čidel SEN6x nějaké eso v rukávu ?
Použitý konektor je stejný jako má řada SEN5x. Teda stejný… typ konektoru, dle produktového čísla, je jiný, udaný protikus (na kabel) je ale stejný jako má SEN5x.

JST GRV-06V-S s roztečí 0.15mm, což má v nabídce laskakit pro svůj Airboard. Jen pozor, Airboard má napájení 5V, SEN6x potřebuje 3.3V.

ALE
SEN6x potřebuje jen 4 dráty – 3.3V, GND, SDA a SCL. Senzor tak bude možné naprosto jednoduše zapojit do jakékoliv desky, která má uŠup, SparkFun Qwiic nebo Adafruit STEMMA.

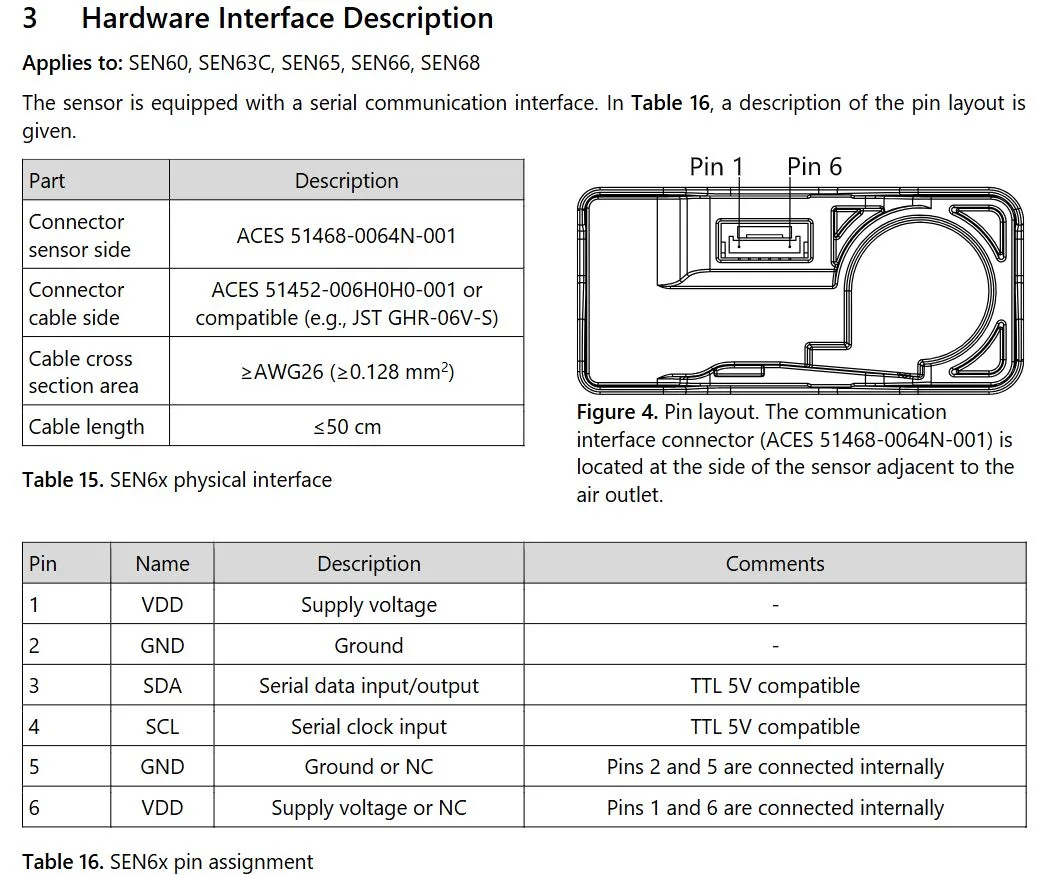

Pinout

Třešničkou na pomyslném dortu dokonalosti je životnost, která je přes 10 let při dodržení podmínek (teplota, vlhkost) a hlučnost ventilátoru méně ne 24 dB. Akustický drift se může zvýšit o +0.5 dB/rok.

Cena senzoru SEN66 (mouser) je 1120 1634 Kč bez DPH https://eu.mouser.com/ProductDetail/Sensirion/SEN66-SIN-T-ES?qs=3vio67wFuYqdxsidxul51Q%3D%3D

Během března by senzor mělo naskladnit i SOSelectronic

K dispozici bude vývojový kit https://eu.mouser.com/ProductDetail/Sensirion/SEK-SEN66?qs=Vi0JKjFBtYk%252BAIv6uUJBdQ%3D%3D

A kablík SEN6x na dupont https://eu.mouser.com/ProductDetail/Sensirion/SEN5x-Jumper-6-pin-cable-set?qs=1Kr7Jg1SGW%252BR386X9%2FGSqw%3D%3D

Stránka produktu SEN66 https://sensirion.com/products/catalog/SEN66

Datasheet https://sensirion.com/media/documents/FAFC548D/6731FFFA/Sensirion_Datasheet_SEN6x.pdf

Přečtěte si také článek SEN6x prakticky – jaká čidla jsou uvnitř modulu SEN66, kód pro ESP32, výhody čidla oproti jiným a jakým chybám se vyvarovat.
