USB-C PD trigger programovatelný blikáním monitoru

USB-C PD trigger… programovatelný… blikáním monitoru ?!?!?

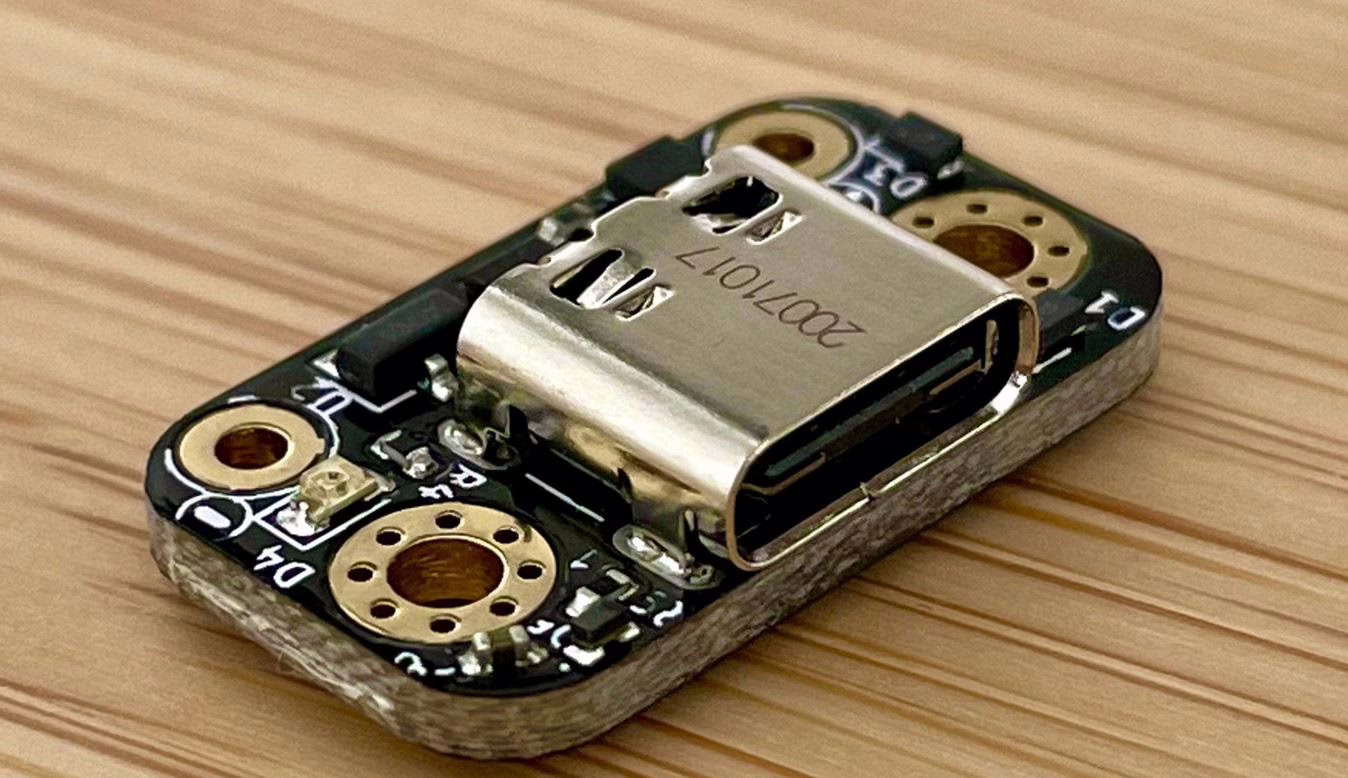

Ano, čtete správně! Naprosto miniaturní USB-C PD trigger. A co víc, je i nastavitelný a po resetu si hodnotu pamatuje.

A aby byl miniaturní a zároveň programovatelný, konstruktér vymyslel brilantní řešení tohoto problému. Prostě na desku bliká.

Samozřejmě to není jen tak ledajaké blikání. Pomocí blikání přenáší konfigurační data – stejně jako u populárních robotů Ozobot.

Nabíječka se skládá ze tří důležitých součástek a pak smetí okolo.

USB-C konektor s vyvedenými datovými piny

– USB PD kontrolér STUSB4500

– ATtiny816. Ta sestará o komunikaci s USB PD kontrolérem a také si nastavuje profil pomocí blikání.

Přeprogramovat tedy ATiny816 není žádná věda. Na stránce https://fpx.oxplot.com/ nastavíte napětí, proud a kliknete na „Configure“.

Nad blikající obrazovkou máte USB-C PD trigger, který se nakonfiguruje.
Pozor, blikání může způsobit epileptický záchvat!

Celý tento projekt je open-source – výrobní podklady i FW najdete na githubu.
https://github.com/oxplot/fpx

Cena je 20 USD, bohužel poštovné do ČR začíná na 25 USD.
https://www.tindie.com/products/oxplot/fpx-easy-usb-c-power-for-all-your-devices
