ESP32 jako modul na DIN lištu

Novinky06.05.2021
Autor: Petr Šrámek

ESP32 je velmi populární Wi-Fi a Bluetooth čip, kterému bastlíři našli všemožné použití jak v domácnosti tak i wearable zařízeních.

Najdou se však i tací, kteří použití ESP32 posunuli ještě dál.

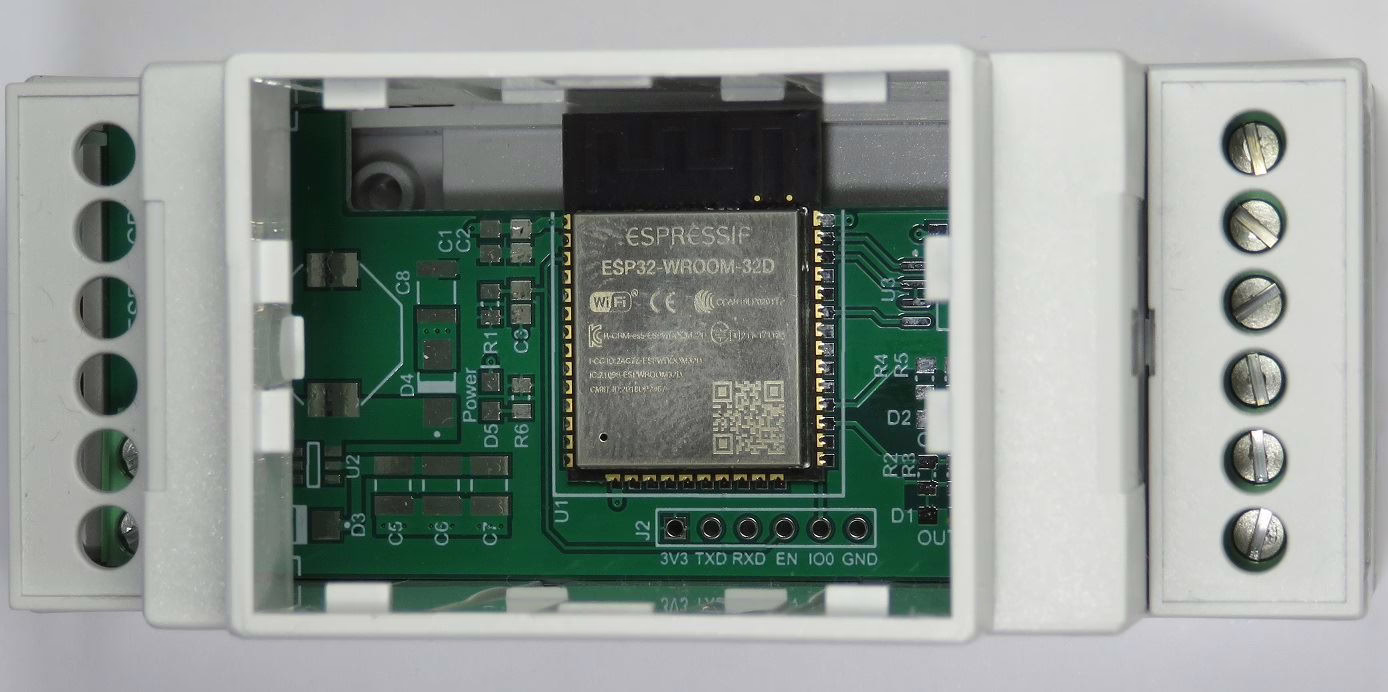

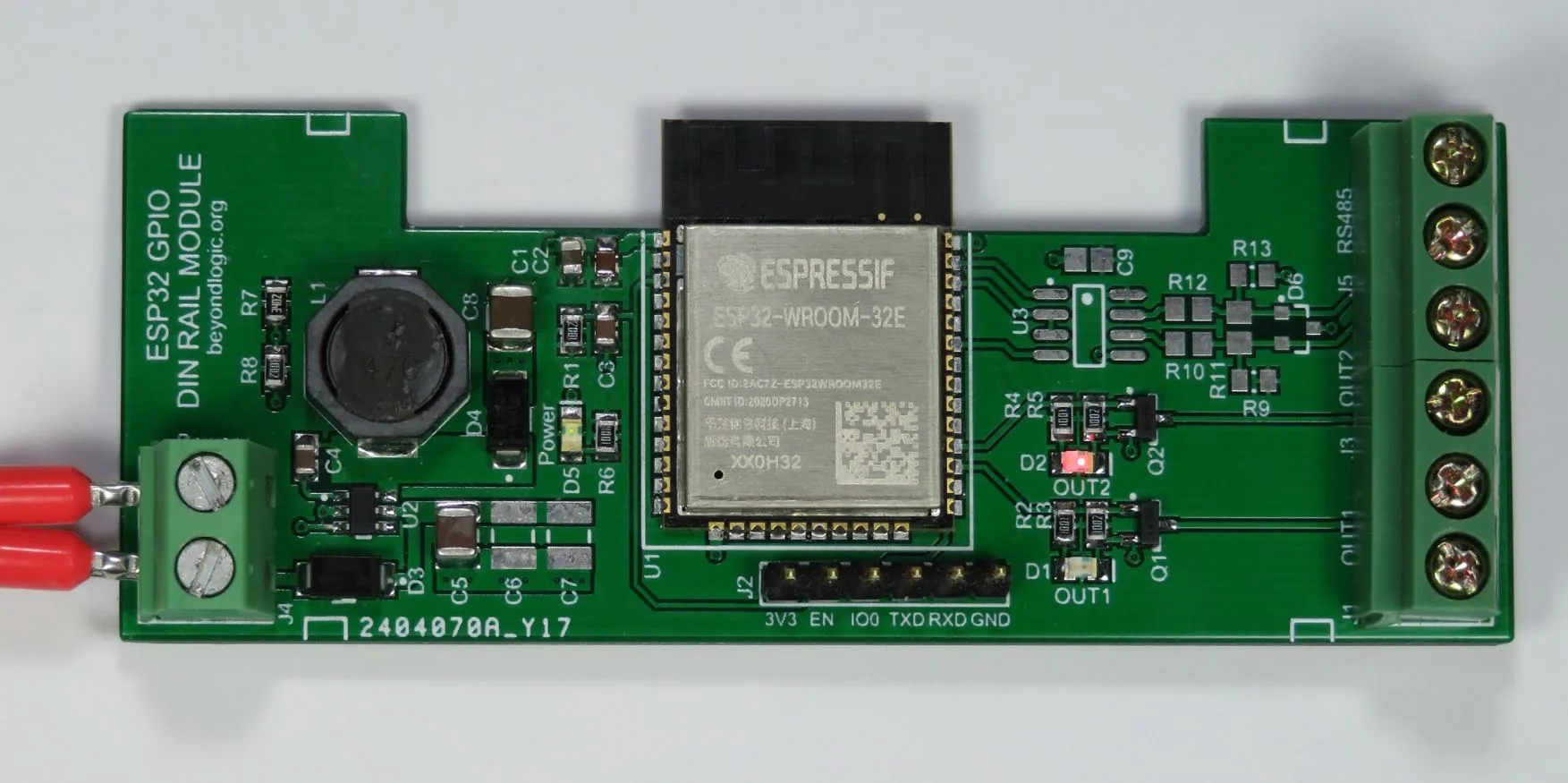

Craig Peacock vytvořil jednoduchý modul s ESP32, který může být napájen až 24V DC – což je standardní napětí i pro průmyslové aplikace a jako výstup slouží sběrnice RS485 a dva programovatelné výstupy (GPIO 16 a 17).

Celý projekt je openhardware a tak najdete schéma, plošný spoj i vygenerované výrobní podklady.

Deska je navržena pro karbičku Camdenboss CNMB-2-2.

Projekt najdete na https://circuitmaker.com/projects/details/Craig-Peacock-4/ESP32-GPIO-DIN-Rail-Module
