CH32V002A4M6 Pinout (SOP16)

CH32V002A4M6 je nástupce CH32V003 v pouzdře SOP16 – 4 kB RAM, víc možností přemapování a pouzdro, které se dobře pájí i ručně.

Oblíbený je v projektech Pandy na breatharian.eu a pinově odpovídá CH32V003A4M6.

Parametry

  • RISC-V (QingKe) na 48 MHz
  • 16 kB flash, 4 kB SRAM
  • 14 GPIO, ADC, operační zesilovač
  • USART, I2C, SPI, časovače, PWM
  • napájení 3,3 V nebo 5 V
  • programování jedním vodičem (SWIO na PD1)
  • pouzdro SOP16

Programuje se přes WCH-LinkE v MounRiver Studiu, Arduino IDE nebo s ch32fun.

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

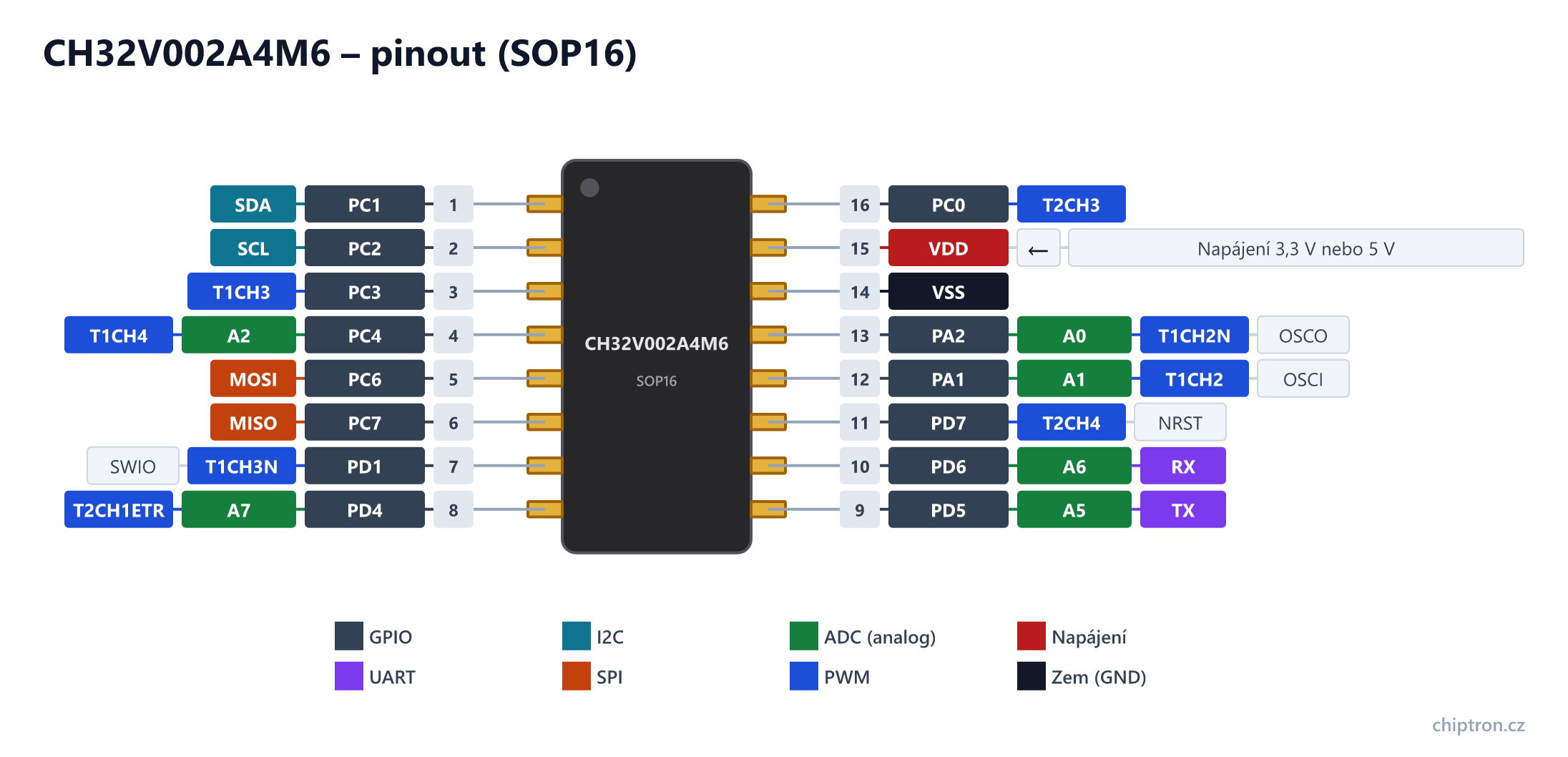

CH32V002A4M6 – pinout (SOP16)CH32V002A4M6 – pinout (SOP16)chiptron.czCH32V002A4M6SOP16 1 PC1 SDA 2 PC2 SCL 3 PC3 T1CH3 4 PC4 A2 T1CH4 5 PC6 MOSI 6 PC7 MISO 7 PD1 T1CH3N SWIO 8 PD4 A7 T2CH1ETR 16 PC0 T2CH3 15 VDD ← Napájení 3,3 V nebo 5 V 14 VSS 13 PA2 A0 T1CH2N OSCO 12 PA1 A1 T1CH2 OSCI 11 PD7 T2CH4 NRST 10 PD6 A6 RX 9 PD5 A5 TX GPIO UART I2C SPI ADC (analog) PWM Napájení Zem (GND)
Stáhnout:PNGSVG
Tabulka pinů – CH32V002A4M6
PinNázevSměrUARTI2CSPIPWMADCPřemapováníPoznámka
1PC1vstup/výstupSDANSS1: T2CH1ETR; 2: T1BKIN, T2CH4; 3: T1BKIN, T2CH1ETR, RX; 4: T2CH2; 5: NSS; 7: T1CH2N; 9: T1CH2N
2PC2vstup/výstupSCL1: spouštění ADC (ADC_RETR), T1BKIN; 2: T2CH2, RTS; 3: T1ETR; 7: T1CH3N; 9: T1CH3NUSART RTS; T1BKIN
3PC3vstup/výstupT1CH31: T1CH3; 2: T1CH1N, CTS; 3: T1CH1N; 4: T2CH3; 5: T1CH3
4PC4vstup/výstupT1CH4A21: T1CH4; 2: NSS, T1CH2N; 3: T1CH1; 6: NSS; 7: T1CH1; 8: T1CH1; 9: RXvýstup hodin (MCO)
5PC6vstup/výstupMOSI1: MOSI, CTS; 2: SDA, T1CH1; 3: T1CH3N, CTS; 6: RX; 7: T1CH3; 8: T1CH3
6PC7vstup/výstupMISO1: MISO, RTS; 2: T1CH2; 3: T1CH2, T2CH2, RTS; 6: MISO, CTS; 7: T1CH4, CTS; 8: T1CH4
7PD1vstup/výstupT1CH3N1: SCL, T1CH3N; 2: T1CH3N, RX; 4: SDA, T1CH4, TX; 5: T1CH4, RXProgramování a ladění (SWIO, jeden vodič – WCH-LinkE); spouštění ADC (ADC_IETR)
8PD4vstup/výstupT2CH1ETRA71: T1ETR; 3: T1CH4; 4: SCK, T1ETR; 5: T1ETR; 6: T1ETR; 7: T2CH2; 9: RTS
9PD5vstup/výstupTXA51: RX; 3: T2CH4; 4: MISO; 9: CTS
10PD6vstup/výstupRXA61: TX; 3: T2CH3; 4: MOSI
11PD7vstup/výstupT2CH41: T2CH4; 4: CTS; 5: CTSPo resetu GPIO; funkce resetu (NRST) se zapíná v option bytes
12PA1vstup/výstupT1CH2A11: T1CH2; 5: SCK, T2CH2; 6: T2CH2; 8: RX; 9: T1CH2Krystal (OSCI)
13PA2vstup/výstupT1CH2NA01: spouštění ADC (ADC_IETR), T1CH2N; 4: T1CH2N; 5: MOSI, T1CH2N, T2CH3; 6: T1CH2N, T2CH3; 7: T2CH3; 9: T1CH3Krystal (OSCO)
14VSS–
15VDDvstupNapájení 3,3 V nebo 5 V
16PC0vstup/výstupT2CH31: NSS, T2CH3; 2: T1CH3; 3: MOSI, TX; 4: T2CH1ETR; 7: T1CH1N; 9: T1CH1N

Na co si dát pozor

  • PD1 je programovací pin SWIO – nechte ho volný.
  • Reset (NRST) na PD7 se zapíná v option bytes.
  • Logické úrovně odpovídají napájení (3,3 V nebo 5 V).
  • S externím krystalem jsou PA1 a PA2 obsazené.
