CH32V006F8P7 Pinout (TSSOP20)

CH32V006 je výkonnější sourozenec CH32V003: 62 kB flash, 8 kB RAM a dva USARTy. Pořád ale běží na 48 MHz se stejným jednoduchým programováním přes WCH-LinkE.

CH32V006F8P7 v pouzdře TSSOP20 má rozložení blízké CH32V003F4P6, jen na vývodu 4 sdílí PD7 a PA4.

Parametry

RISC-V (QingKe) na 48 MHz
62 kB flash, 8 kB SRAM
18 vývodů pro I/O, ADC, operační zesilovač
2× USART, I2C, SPI, časovače, PWM
napájení 3,3 V nebo 5 V
ladění jedním (SWIO) i dvěma vodiči (SWDIO + SWCLK)
pouzdro TSSOP20

Víc paměti se hodí na větší programy, displeje nebo komunikační protokoly, kde CH32V003 nestačí.

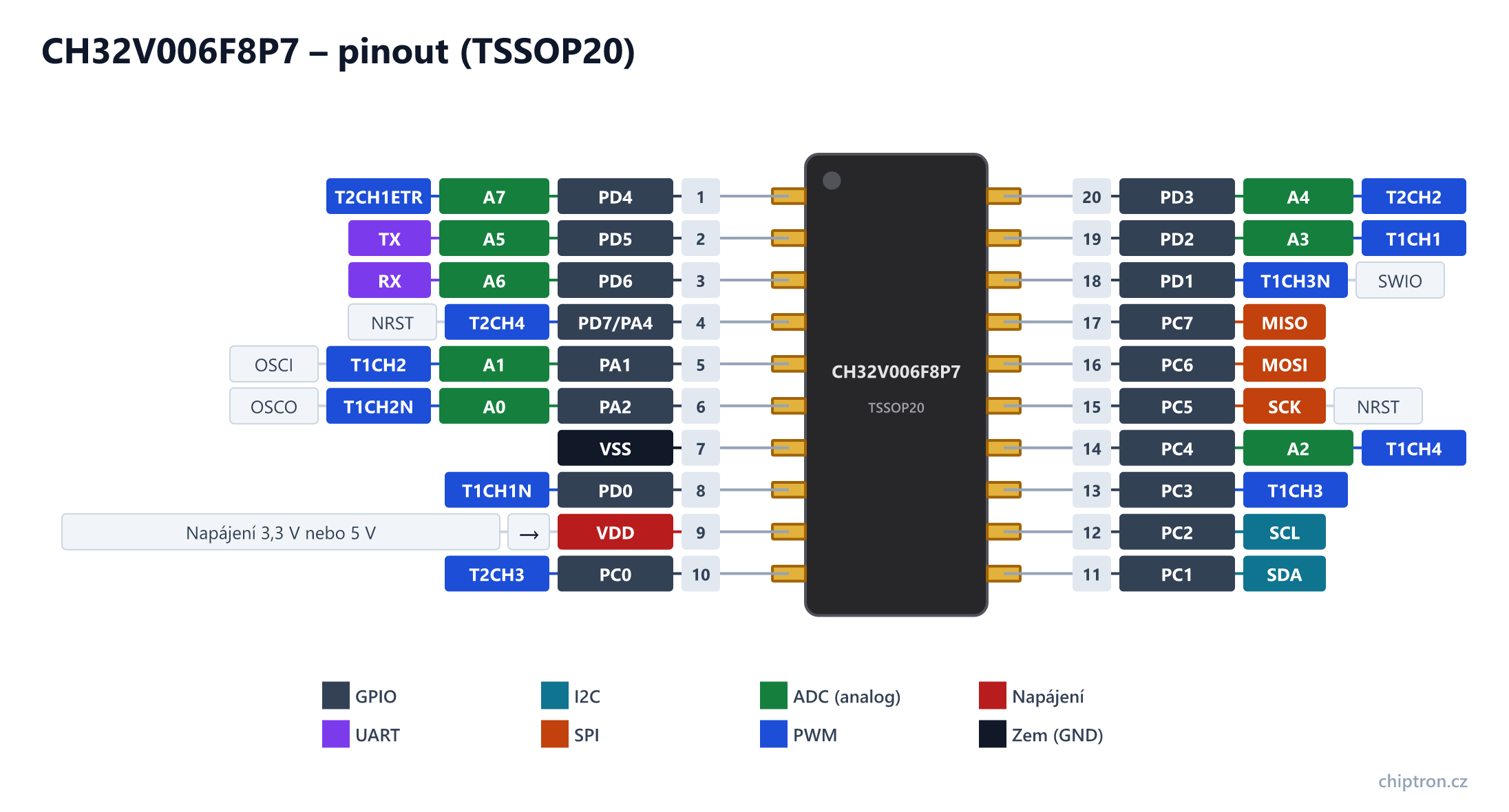

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

Stáhnout:PNG SVG

Tabulka pinů – CH32V006F8P7
Pin	Název	Směr	UART	I2C	SPI	PWM	ADC	Přemapování	Poznámka
1	PD4	vstup/výstup				T2CH1ETR	A7	1: T1ETR; 3: T1CH4; 4: SCK, T1ETR; 5: T1ETR; 6: T1ETR; 7: T2CH2; 9: RTS	OPA výstup 0
2	PD5	vstup/výstup	TX				A5	1: RX; 3: T2CH4; 4: MISO; 9: CTS
3	PD6	vstup/výstup	RX				A6	1: TX; 3: T2CH3; 4: MOSI
4	PD7/PA4	vstup/výstup				T2CH4		PD7 – 1: T2CH4; 4: CTS; 5: CTS \| PA4 – 1: TX2; 5: CTS2	Sdílený pin – PD7 (reset NRST podle option bytes) a PA4; používat jen jeden z nich; PD7: OPA vstup +1; PA4: USART CTS2, OPA vstup −2
5	PA1	vstup/výstup				T1CH2	A1	1: T1CH2; 2: RTS2; 3: RTS2; 4: RTS2; 5: SCK, T2CH2, RTS2; 6: T2CH2; 8: RX; 9: T1CH2	Krystal (OSCI); OPA vstup −0
6	PA2	vstup/výstup				T1CH2N	A0	1: spouštění ADC (ADC_IETR), T1CH2N; 2: TX2; 4: T1CH2N; 5: MOSI, T1CH2N, T2CH3; 6: T1CH2N, T2CH3; 7: T2CH3; 9: T1CH3	Krystal (OSCO); OPA vstup +0
7	VSS	–
8	PD0	vstup/výstup				T1CH1N		1: SDA, T1CH1N; 2: TX; 4: T1CH3N; 5: T1CH3N; 6: T1CH3N	OPA vstup −1
9	VDD	vstup							Napájení 3,3 V nebo 5 V
10	PC0	vstup/výstup				T2CH3		1: NSS, T2CH3; 2: T1CH3; 3: MOSI, TX; 4: T2CH1ETR; 7: T1CH1N; 9: T1CH1N
11	PC1	vstup/výstup		SDA	NSS			1: T2CH1ETR; 2: T1BKIN, T2CH4; 3: T1BKIN, T2CH1ETR, RX; 4: T2CH2; 5: NSS; 7: T1CH2N; 9: T1CH2N
12	PC2	vstup/výstup		SCL				1: spouštění ADC (ADC_RETR), T1BKIN; 2: T2CH2, RTS; 3: T1ETR; 7: T1CH3N; 9: T1CH3N	USART RTS; T1BKIN
13	PC3	vstup/výstup				T1CH3		1: T1CH3; 2: T1CH1N, CTS; 3: T1CH1N; 4: T2CH3; 5: T1CH3
14	PC4	vstup/výstup				T1CH4	A2	1: T1CH4; 2: NSS, T1CH2N; 3: T1CH1; 5: TX2; 6: NSS; 7: T1CH1; 8: T1CH1; 9: RX	výstup hodin (MCO)
15	PC5	vstup/výstup			SCK			1: SCK; 2: SCL, T1ETR, T2CH1ETR; 3: T1CH3; 6: TX; 7: T1CH2; 8: T1CH2	Může sloužit jako reset (NRST) – nastavuje se v option bytes; T1ETR
16	PC6	vstup/výstup			MOSI			1: MOSI, CTS; 2: SDA, T1CH1; 3: T1CH3N, CTS; 6: RX; 7: T1CH3; 8: T1CH3
17	PC7	vstup/výstup			MISO			1: MISO, RTS; 2: T1CH2; 3: T1CH2, T2CH2, RTS; 6: MISO, CTS; 7: T1CH4, CTS; 8: T1CH4
18	PD1	vstup/výstup				T1CH3N		1: SCL, T1CH3N; 2: T1CH3N, RX; 4: SDA, T1CH4, TX; 5: T1CH4, RX, RX2	Programování a ladění (SWIO / SWDIO); spouštění ADC (ADC_IETR); OPA vstup +3
19	PD2	vstup/výstup				T1CH1	A3	1: T1CH1; 2: SCK, T2CH3; 3: T1CH2N, TX2; 8: CTS
20	PD3	vstup/výstup				T2CH2	A4	1: T2CH2; 2: MOSI, T1CH4; 3: RX2; 4: NSS; 7: T2CH1ETR; 8: RTS	USART CTS; spouštění ADC (ADC_RETR); OPA vstup +2

Na co si dát pozor

Vývod 4 spojuje PD7 (reset podle option bytes) a PA4 – používejte jen jeden z nich.
PD1 je programovací pin SWIO – nechte ho volný.
Reset jde nastavit na PD7 nebo PC5 v option bytes.
Logické úrovně odpovídají napájení (3,3 V nebo 5 V).
