CH32V002 je nástupce populárního CH32V003: stejná cena i rozložení pinů, ale dvojnásobná RAM (4 kB) a víc možností přemapování periferií.
CH32V002F4P6 v pouzdře TSSOP20 je s CH32V003F4P6 pinově shodný – desky i zapojení převezmete beze změny, jen operační zesilovač CH32V002 nemá.
Parametry
- RISC-V (QingKe) na 48 MHz
- 16 kB flash, 4 kB SRAM
- 18 GPIO, ADC
- USART, I2C, SPI, časovače, PWM
- napájení 3,3 V nebo 5 V
- programování jedním vodičem (SWIO na PD1)
- pouzdro TSSOP20
Programuje se přes WCH-LinkE. Tabulka ukazuje u každého pinu i všechny možnosti přemapování – u V002 jich je víc než u V003.

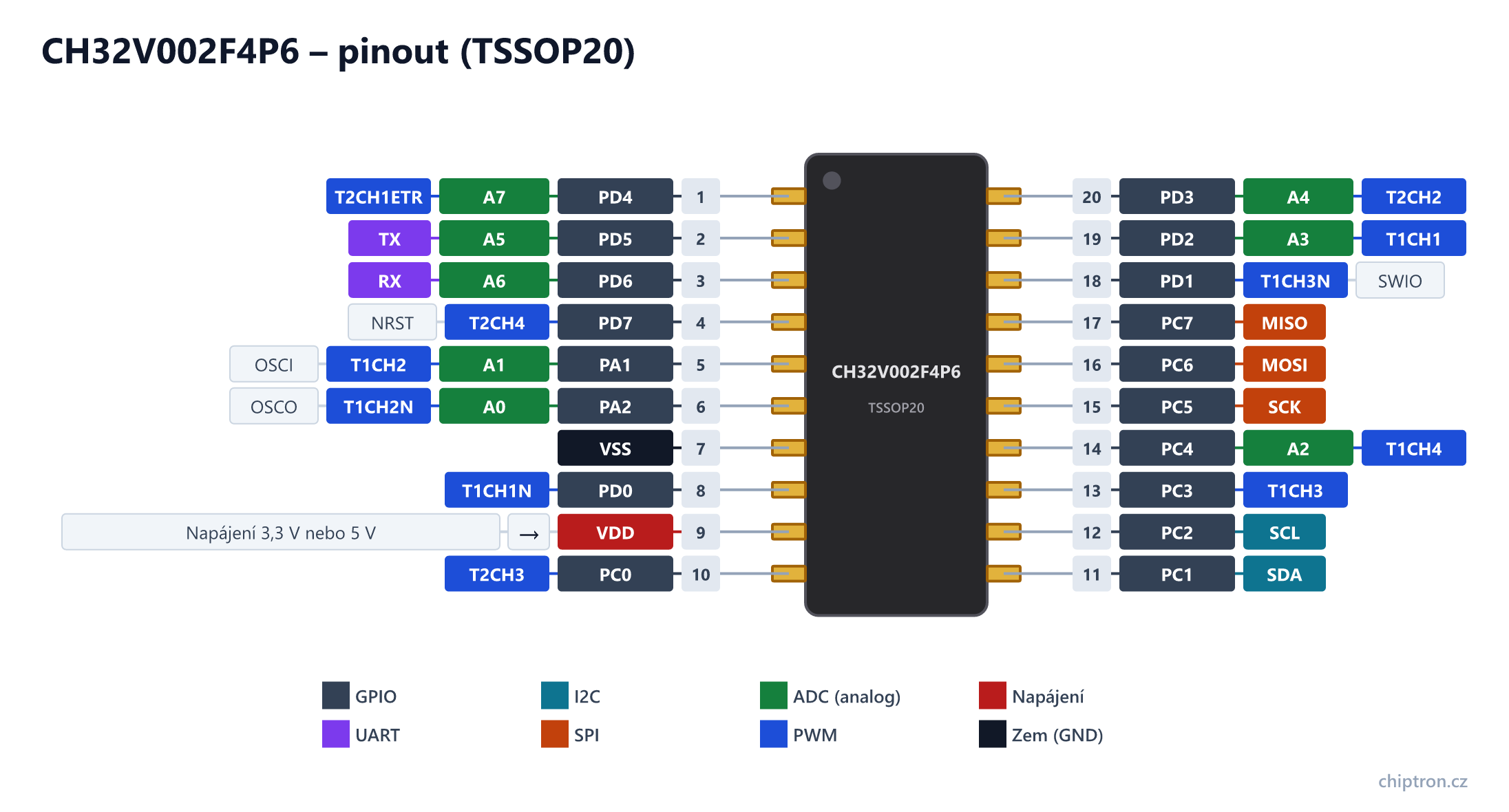

Pinout a tabulka pinů
Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.
Licence: CC BY 4.0 · Jak uvést zdroj
| Pin | Název | Směr | UART | I2C | SPI | PWM | ADC | Přemapování | Poznámka |
|---|---|---|---|---|---|---|---|---|---|
| 1 | PD4 | vstup/výstup | T2CH1ETR | A7 | 1: T1ETR; 3: T1CH4; 4: SCK, T1ETR; 5: T1ETR; 6: T1ETR; 7: T2CH2; 9: RTS | ||||
| 2 | PD5 | vstup/výstup | TX | A5 | 1: RX; 3: T2CH4; 4: MISO; 9: CTS | ||||
| 3 | PD6 | vstup/výstup | RX | A6 | 1: TX; 3: T2CH3; 4: MOSI | ||||
| 4 | PD7 | vstup/výstup | T2CH4 | 1: T2CH4; 4: CTS; 5: CTS | Z výroby reset (NRST); jako GPIO až po přepnutí v option bytes (RST_MODE = 11) | ||||
| 5 | PA1 | vstup/výstup | T1CH2 | A1 | 1: T1CH2; 5: SCK, T2CH2; 6: T2CH2; 8: RX; 9: T1CH2 | Krystal (OSCI) | |||
| 6 | PA2 | vstup/výstup | T1CH2N | A0 | 1: spouštění ADC (ADC_IETR), T1CH2N; 4: T1CH2N; 5: MOSI, T1CH2N, T2CH3; 6: T1CH2N, T2CH3; 7: T2CH3; 9: T1CH3 | Krystal (OSCO) | |||
| 7 | VSS | – | |||||||
| 8 | PD0 | vstup/výstup | T1CH1N | 1: SDA, T1CH1N; 2: TX; 4: T1CH3N; 5: T1CH3N; 6: T1CH3N | |||||
| 9 | VDD | vstup | Napájení 3,3 V nebo 5 V | ||||||
| 10 | PC0 | vstup/výstup | T2CH3 | 1: NSS, T2CH3; 2: T1CH3; 3: MOSI, TX; 4: T2CH1ETR; 7: T1CH1N; 9: T1CH1N | |||||
| 11 | PC1 | vstup/výstup | SDA | NSS | 1: T2CH1ETR; 2: T1BKIN, T2CH4; 3: T1BKIN, T2CH1ETR, RX; 4: T2CH2; 5: NSS; 7: T1CH2N; 9: T1CH2N | ||||
| 12 | PC2 | vstup/výstup | SCL | 1: spouštění ADC (ADC_RETR), T1BKIN; 2: T2CH2, RTS; 3: T1ETR; 7: T1CH3N; 9: T1CH3N | USART RTS; T1BKIN | ||||
| 13 | PC3 | vstup/výstup | T1CH3 | 1: T1CH3; 2: T1CH1N, CTS; 3: T1CH1N; 4: T2CH3; 5: T1CH3 | |||||
| 14 | PC4 | vstup/výstup | T1CH4 | A2 | 1: T1CH4; 2: NSS, T1CH2N; 3: T1CH1; 6: NSS; 7: T1CH1; 8: T1CH1; 9: RX | výstup hodin (MCO) | |||
| 15 | PC5 | vstup/výstup | SCK | 1: SCK; 2: SCL, T1ETR, T2CH1ETR; 3: T1CH3; 6: TX; 7: T1CH2; 8: T1CH2 | T1ETR | ||||
| 16 | PC6 | vstup/výstup | MOSI | 1: MOSI, CTS; 2: SDA, T1CH1; 3: T1CH3N, CTS; 6: RX; 7: T1CH3; 8: T1CH3 | |||||
| 17 | PC7 | vstup/výstup | MISO | 1: MISO, RTS; 2: T1CH2; 3: T1CH2, T2CH2, RTS; 6: MISO, CTS; 7: T1CH4, CTS; 8: T1CH4 | |||||
| 18 | PD1 | vstup/výstup | T1CH3N | 1: SCL, T1CH3N; 2: T1CH3N, RX; 4: SDA, T1CH4, TX; 5: T1CH4, RX | Programování a ladění (SWIO, jeden vodič – WCH-LinkE); spouštění ADC (ADC_IETR) | ||||
| 19 | PD2 | vstup/výstup | T1CH1 | A3 | 1: T1CH1; 2: SCK, T2CH3; 3: T1CH2N; 8: CTS | ||||
| 20 | PD3 | vstup/výstup | T2CH2 | A4 | 1: T2CH2; 2: MOSI, T1CH4; 4: NSS; 7: T2CH1ETR; 8: RTS | USART CTS; spouštění ADC (ADC_RETR) |
Na co si dát pozor
- PD1 je programovací pin SWIO – nechte ho volný.
- PD7 je z výroby reset (NRST) – jako GPIO ho uvolníte v option bytes (RST_MODE = 11).
- Logické úrovně odpovídají napájení (3,3 V nebo 5 V).
- S externím krystalem jsou PA1 a PA2 obsazené.
