CH32V003A4M6 Pinout (SOP16)

CH32V003A4M6 je levný RISC-V mikrokontrolér CH32V003 v pouzdře SOP16. S roztečí 1,27 mm se pájí pohodlněji než TSSOP20 a pořád má 14 GPIO.

Funkce jsou stejné jako u větší verze F4P6, chybí jen vývody PD0, PD2, PD3 a PC5.

Parametry

  • RISC-V (QingKe V2A) na 48 MHz
  • 16 kB flash, 2 kB SRAM
  • 14 GPIO, 10bitový ADC, operační zesilovač
  • USART, I2C, SPI, časovače TIM1 a TIM2, PWM
  • napájení 3,3 V nebo 5 V
  • programování jedním vodičem (SWIO na PD1)
  • pouzdro SOP16

Nahrává se přes WCH-LinkE, programovat můžete v MounRiver Studiu, v Arduino IDE nebo s ch32fun. Pinově shodný je nástupce CH32V002A4M6 s dvojnásobnou RAM.

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

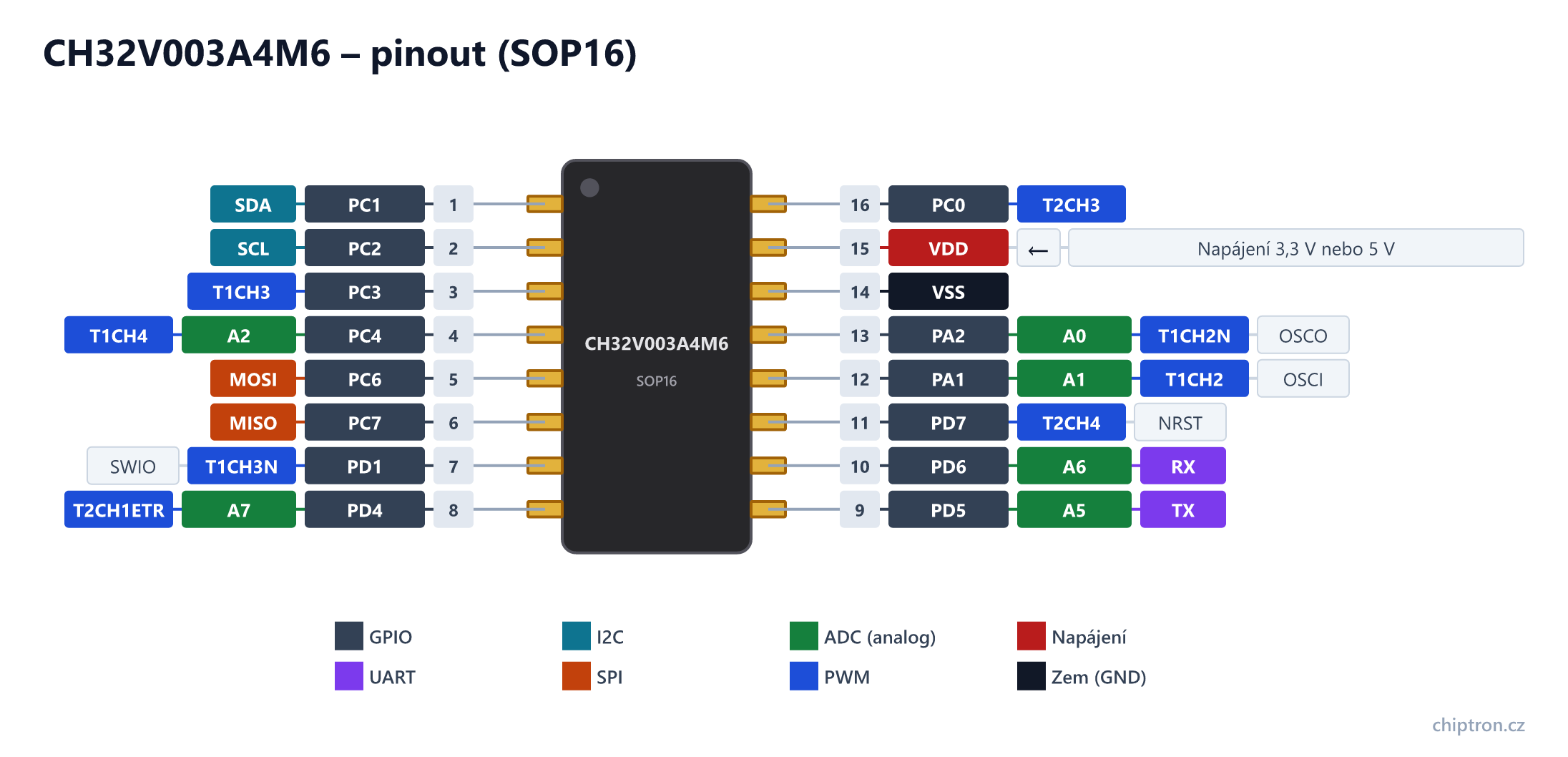

CH32V003A4M6 – pinout (SOP16)CH32V003A4M6 – pinout (SOP16)chiptron.czCH32V003A4M6SOP16 1 PC1 SDA 2 PC2 SCL 3 PC3 T1CH3 4 PC4 A2 T1CH4 5 PC6 MOSI 6 PC7 MISO 7 PD1 T1CH3N SWIO 8 PD4 A7 T2CH1ETR 16 PC0 T2CH3 15 VDD ← Napájení 3,3 V nebo 5 V 14 VSS 13 PA2 A0 T1CH2N OSCO 12 PA1 A1 T1CH2 OSCI 11 PD7 T2CH4 NRST 10 PD6 A6 RX 9 PD5 A5 TX GPIO UART I2C SPI ADC (analog) PWM Napájení Zem (GND)
Stáhnout:PNGSVG
Tabulka pinů – CH32V003A4M6
PinNázevSměrUARTI2CSPIPWMADCPřemapováníPoznámka
1PC1vstup/výstupSDANSS1: T1BKIN, T2CH4; 2: T2CH1ETR; 3: T1BKIN, T2CH1ETR, RXtoleruje 5 V
2PC2vstup/výstupSCL1: spouštění ADC (AETR), T2CH2, RTS; 2: T1BKIN; 3: T1ETRUSART RTS; T1BKIN; toleruje 5 V
3PC3vstup/výstupT1CH31: T1CH1N, CTS; 2: T1CH3; 3: T1CH1N
4PC4vstup/výstupT1CH4A21: T1CH2N; 2: T1CH4; 3: T1CH1výstup hodin (MCO)
5PC6vstup/výstupMOSI1: MOSI, T1CH1; 2: SDA, CTS; 3: SDA, T1CH3N, CTStoleruje 5 V
6PC7vstup/výstupMISO1: MISO, T1CH2; 2: RTS; 3: T1CH2, T2CH2, RTS
7PD1vstup/výstupT1CH3N1: SCL, T1CH3N, RX; 2: T1CH3NProgramování a ladění (SWIO, jeden vodič – WCH-LinkE); spouštění ADC (AETR2)
8PD4vstup/výstupT2CH1ETRA72: T1ETR; 3: T1CH4USART CK; OPA výstup
9PD5vstup/výstupTXA52: RX; 3: T2CH4
10PD6vstup/výstupRXA62: TX; 3: T2CH3
11PD7vstup/výstupT2CH41: CK; 2: T2CH4, CKPo resetu GPIO; funkce resetu (NRST) se zapíná v option bytes; OPA vstup +1
12PA1vstup/výstupT1CH2A12: T1CH2Krystal (OSCI); OPA vstup −0
13PA2vstup/výstupT1CH2NA01: spouštění ADC (AETR2); 2: T1CH2NKrystal (OSCO); OPA vstup +0
14VSS–
15VDDvstupNapájení 3,3 V nebo 5 V
16PC0vstup/výstupT2CH31: NSS, T1CH3; 2: T2CH3; 3: TX

Na co si dát pozor

  • PD1 je programovací pin SWIO – nechte ho volný, ať nahrávání funguje spolehlivě.
  • Reset (NRST) na PD7 se zapíná v option bytes – po výrobě je PD7 obyčejné GPIO.
  • Logické úrovně odpovídají napájení (3,3 V nebo 5 V).
  • S externím krystalem jsou PA1 a PA2 obsazené.
