CH32V006E8R6 Pinout (QSOP24)

CH32V006E8R6 je CH32V006 v pouzdře QSOP24 – 22 GPIO, 62 kB flash a 8 kB RAM. Použil ho například Panda ve svém multimetru PidiMet na breatharian.eu.

Proti TSSOP20 má dva vývody navíc a nemusí sdílet PD7 s PA4.

Parametry

RISC-V (QingKe) na 48 MHz
62 kB flash, 8 kB SRAM
22 GPIO, ADC, operační zesilovač
2× USART, I2C, SPI, časovače, PWM
napájení 3,3 V nebo 5 V
ladění jedním (SWIO) i dvěma vodiči (SWDIO + SWCLK na PB3)
pouzdro QSOP24

Programuje se přes WCH-LinkE – v MounRiver Studiu, Arduino IDE nebo s ch32fun.

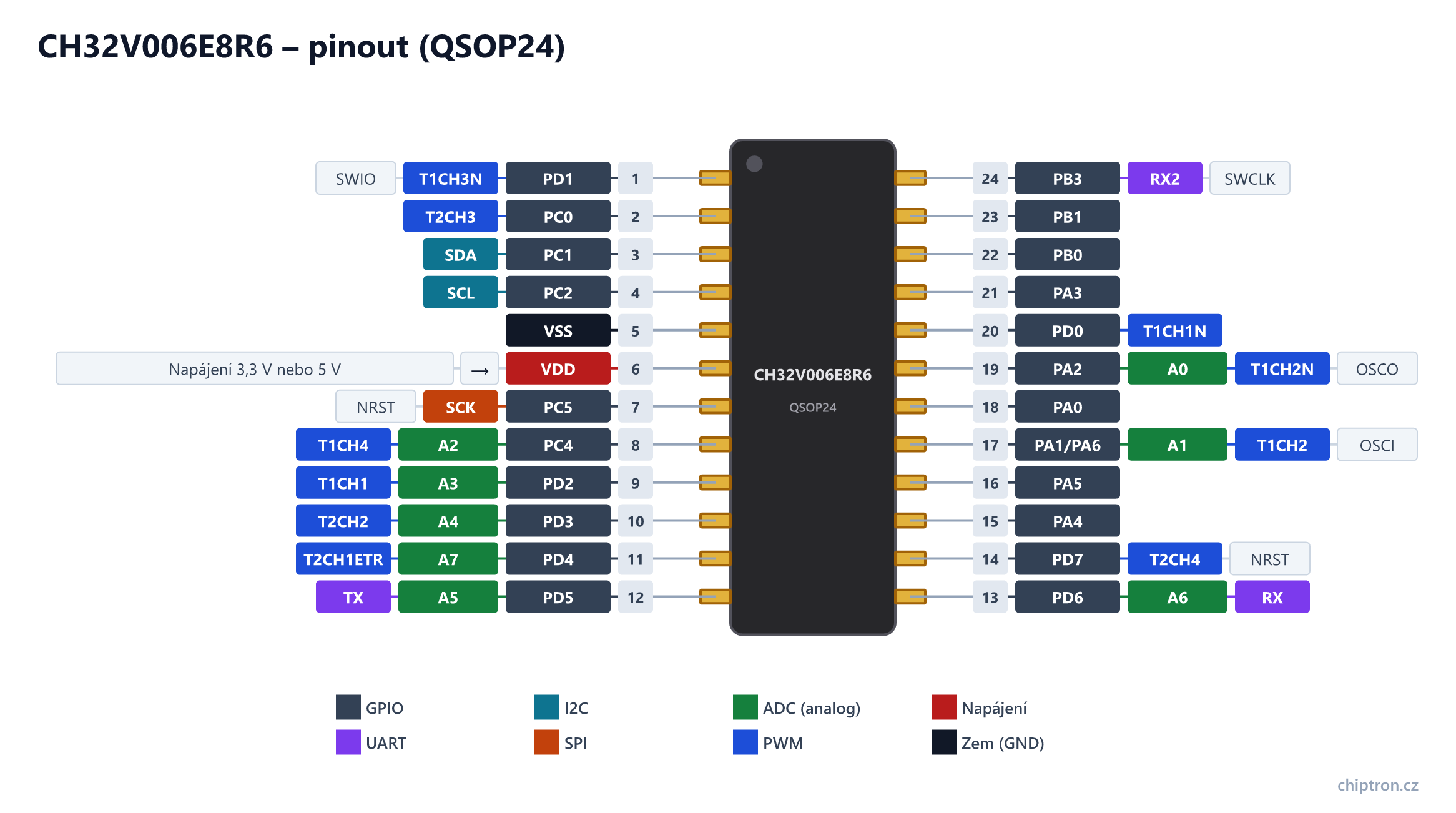

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

Stáhnout:PNG SVG

Tabulka pinů – CH32V006E8R6
Pin	Název	Směr	UART	I2C	SPI	PWM	ADC	Přemapování	Poznámka
1	PD1	vstup/výstup				T1CH3N		1: SCL, T1CH3N; 2: T1CH3N, RX; 4: SDA, T1CH4, TX; 5: T1CH4, RX, RX2	Programování a ladění (SWIO / SWDIO); spouštění ADC (ADC_IETR); OPA vstup +3
2	PC0	vstup/výstup				T2CH3		1: NSS, T2CH3; 2: T1CH3; 3: MOSI, TX; 4: T2CH1ETR; 7: T1CH1N; 9: T1CH1N
3	PC1	vstup/výstup		SDA	NSS			1: T2CH1ETR; 2: T1BKIN, T2CH4; 3: T1BKIN, T2CH1ETR, RX; 4: T2CH2; 5: NSS; 7: T1CH2N; 9: T1CH2N
4	PC2	vstup/výstup		SCL				1: spouštění ADC (ADC_RETR), T1BKIN; 2: T2CH2, RTS; 3: T1ETR; 7: T1CH3N; 9: T1CH3N	USART RTS; T1BKIN
5	VSS	–
6	VDD	vstup							Napájení 3,3 V nebo 5 V
7	PC5	vstup/výstup			SCK			1: SCK; 2: SCL, T1ETR, T2CH1ETR; 3: T1CH3; 6: TX; 7: T1CH2; 8: T1CH2	Může sloužit jako reset (NRST) – nastavuje se v option bytes; T1ETR
8	PC4	vstup/výstup				T1CH4	A2	1: T1CH4; 2: NSS, T1CH2N; 3: T1CH1; 5: TX2; 6: NSS; 7: T1CH1; 8: T1CH1; 9: RX	výstup hodin (MCO)
9	PD2	vstup/výstup				T1CH1	A3	1: T1CH1; 2: SCK, T2CH3; 3: T1CH2N, TX2; 8: CTS
10	PD3	vstup/výstup				T2CH2	A4	1: T2CH2; 2: MOSI, T1CH4; 3: RX2; 4: NSS; 7: T2CH1ETR; 8: RTS	USART CTS; spouštění ADC (ADC_RETR); OPA vstup +2
11	PD4	vstup/výstup				T2CH1ETR	A7	1: T1ETR; 3: T1CH4; 4: SCK, T1ETR; 5: T1ETR; 6: T1ETR; 7: T2CH2; 9: RTS	OPA výstup 0
12	PD5	vstup/výstup	TX				A5	1: RX; 3: T2CH4; 4: MISO; 9: CTS
13	PD6	vstup/výstup	RX				A6	1: TX; 3: T2CH3; 4: MOSI
14	PD7	vstup/výstup				T2CH4		1: T2CH4; 4: CTS; 5: CTS	Po resetu GPIO; funkce resetu (NRST) se zapíná v option bytes; OPA vstup +1
15	PA4	vstup/výstup						1: TX2; 5: CTS2	USART CTS2; OPA vstup −2
16	PA5	vstup/výstup						1: RX2; 4: RTS; 5: RTS; 6: RX2	USART RTS2; OPA výstup 1
17	PA1/PA6	vstup/výstup				T1CH2	A1	PA1 – 1: T1CH2; 2: RTS2; 3: RTS2; 4: RTS2; 5: SCK, T2CH2, RTS2; 6: T2CH2; 8: RX; 9: T1CH2 \| PA6 – 6: TX2	PA1: OPA vstup −0
18	PA0	vstup/výstup						2: CTS2; 3: CTS2; 4: T1CH1N; 5: T1CH1N, T2CH1ETR; 6: T1CH1N; 8: TX; 9: T1CH1, TX
19	PA2	vstup/výstup				T1CH2N	A0	1: spouštění ADC (ADC_IETR), T1CH2N; 2: TX2; 4: T1CH2N; 5: MOSI, T1CH2N, T2CH3; 6: T1CH2N, T2CH3; 7: T2CH3; 9: T1CH3	Krystal (OSCO); OPA vstup +0
20	PD0	vstup/výstup				T1CH1N		1: SDA, T1CH1N; 2: TX; 4: T1CH3N; 5: T1CH3N; 6: T1CH3N	OPA vstup −1
21	PA3	vstup/výstup						2: RX2; 4: T1CH1; 5: T1CH1, T2CH4; 6: T1CH1, T2CH4; 7: T2CH4; 8: T1CH1N; 9: T1CH4
22	PB0	vstup/výstup						3: NSS; 4: T1CH2, TX2; 5: T1CH2; 6: T1CH2; 8: T1CH2N
23	PB1	vstup/výstup						3: SCK; 4: T1CH3, RX2; 6: T1CH3, T2CH1ETR; 8: T1CH3N
24	PB3	vstup/výstup	RX2					1: RTS2; 2: MISO; 4: SCL, T1BKIN, RX; 5: T1BKIN, TX; 6: RTS2	Hodiny dvouvodičového ladění (SWCLK)

Na co si dát pozor

PD1 je programovací pin SWIO – nechte ho volný.
Reset jde nastavit na PD7 nebo PC5 v option bytes.
Logické úrovně odpovídají napájení (3,3 V nebo 5 V).
S externím krystalem jsou PA1 a PA2 obsazené.
