CH32V003J4M6 Pinout (SOP8)

CH32V003J4M6 je nejmenší verze CH32V003 – RISC-V na 48 MHz v osmipinovém pouzdře SOP8. Hodí se tam, kde by jinak seděl ATtiny85, jen s víc výkonem a pamětí.

Na šest volných vývodů se ale vešlo osm GPIO, takže některé piny jsou uvnitř spojené – diagram to ukazuje.

Parametry

  • RISC-V (QingKe V2A) na 48 MHz
  • 16 kB flash, 2 kB SRAM
  • 6 vývodů pro I/O (PD6/PA1 a PD4/PD5/PD1 sdílí vývod)
  • USART, I2C, SPI, ADC, PWM
  • napájení 3,3 V nebo 5 V
  • programování jedním vodičem (SWIO)
  • pouzdro SOP8

Programuje se přes WCH-LinkE stejně jako větší verze. Pinově shodný je CH32V002J4M6.

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

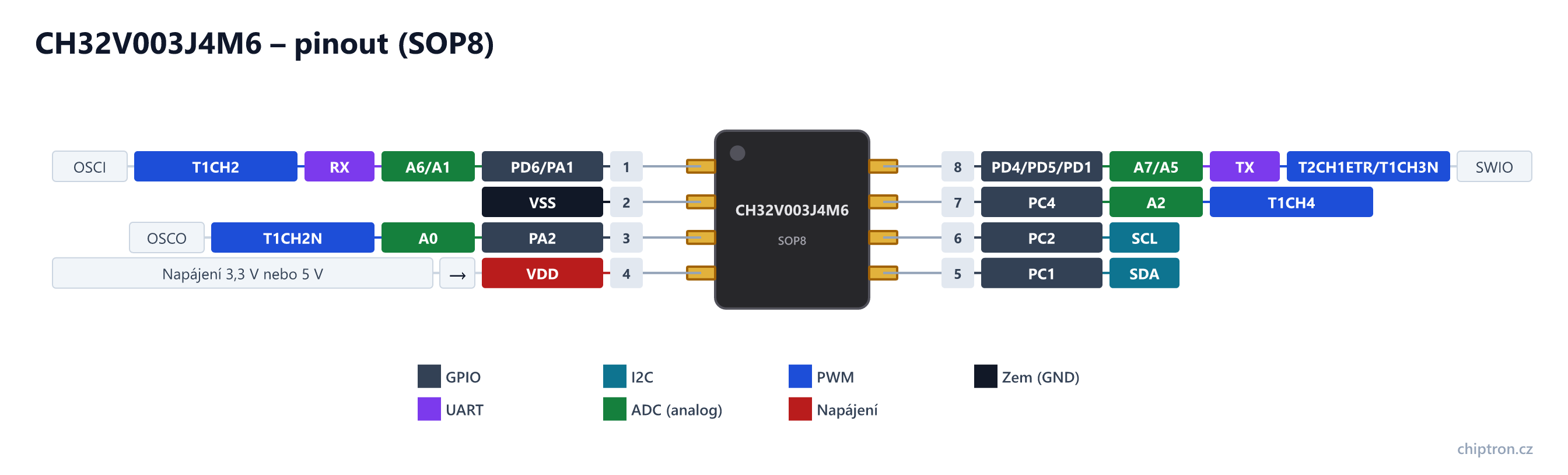

CH32V003J4M6 – pinout (SOP8)CH32V003J4M6 – pinout (SOP8)chiptron.czCH32V003J4M6SOP8 1 PD6/PA1 A6/A1 RX T1CH2 OSCI 2 VSS 3 PA2 A0 T1CH2N OSCO 4 VDD → Napájení 3,3 V nebo 5 V 8 PD4/PD5/PD1 A7/A5 TX T2CH1ETR/T1CH3N SWIO 7 PC4 A2 T1CH4 6 PC2 SCL 5 PC1 SDA GPIO UART I2C ADC (analog) PWM Napájení Zem (GND)
Stáhnout:PNGSVG
Tabulka pinů – CH32V003J4M6
PinNázevSměrUARTI2CSPIPWMADCPřemapováníPoznámka
1PD6/PA1vstup/výstupRXT1CH2A6/A1PD6 – 2: TX; 3: T2CH3 | PA1 – 2: T1CH2Sdílený pin – PD6 a PA1 (krystal OSCI); používat jen jeden z nich; PA1: OPA vstup −0
2VSS–
3PA2vstup/výstupT1CH2NA01: spouštění ADC (AETR2); 2: T1CH2NKrystal (OSCO); OPA vstup +0
4VDDvstupNapájení 3,3 V nebo 5 V
5PC1vstup/výstupSDANSS1: T1BKIN, T2CH4; 2: T2CH1ETR; 3: T1BKIN, T2CH1ETR, RXtoleruje 5 V
6PC2vstup/výstupSCL1: spouštění ADC (AETR), T2CH2, RTS; 2: T1BKIN; 3: T1ETRUSART RTS; T1BKIN; toleruje 5 V
7PC4vstup/výstupT1CH4A21: T1CH2N; 2: T1CH4; 3: T1CH1výstup hodin (MCO)
8PD4/PD5/PD1vstup/výstupTXT2CH1ETR/T1CH3NA7/A5PD4 – 2: T1ETR; 3: T1CH4 | PD5 – 2: RX; 3: T2CH4 | PD1 – 1: SCL, T1CH3N, RX; 2: T1CH3NSdílený pin – PD4, PD5 a PD1 (SWIO – programování); používat jen jeden z nich; PD4: USART CK, OPA výstup; PD1: spouštění ADC (AETR2)

Na co si dát pozor

  • Vývod 8 spojuje PD4, PD5 a PD1 (SWIO) – používejte vždy jen jeden z nich, ostatní nechte jako vstup.
  • Vývod 1 spojuje PD6 a PA1 – stejné pravidlo.
  • SWIO (PD1) sdílí vývod s dalšími piny – když je program přepne na výstup, nahrávání selže. Počítejte s tím v kódu.
  • Logické úrovně odpovídají napájení (3,3 V nebo 5 V).
