STL model pro 3D tiskárnu z čehokoliv jednoduše a během pár minut

Na fórech často vidím dotazy typu: Nemáte někdo STLko tohoto loga, obrázku?.

Přitom si vyrobit vlastní STLko pro 3D tiskárnu z vygoogleného SVG nebo PNG obrázku je tak jednoduché.

V tomto návodu si vytvoříme českého lva.

Co budete potřebovat:

– online nástroj Tinkercad.com

– obrázek nějakého tvaru – v našem případě to bude český lev.

– Online program pro konverzi typů obrázků convertio.co

Český lev ve formátu SVG

Proč SVG soubor? Protože se nejjednodušeji importuje do Tinkercad.

Nejprve si vyhledejte SVG soubor (pokud existuje) na google.

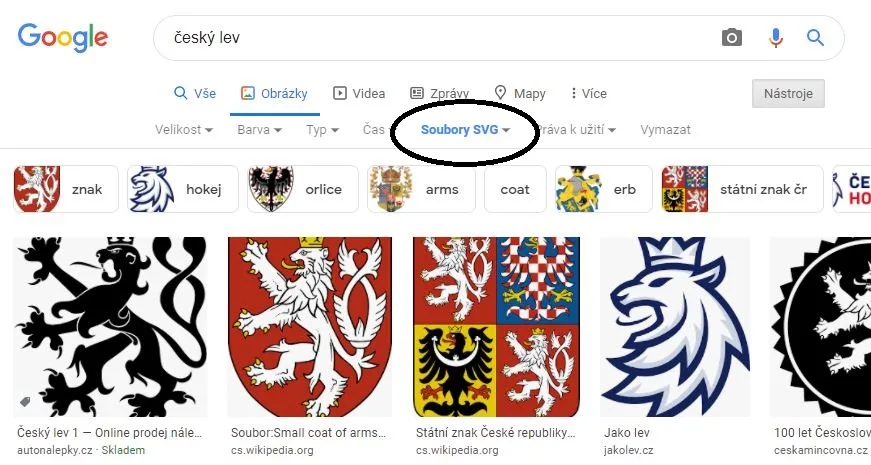

Stačí zadat třeba Český lev. Ten vám najde hromadu obrázků. V nastavení vyberte typ SVG.

Nebo rovnou ve vyhledávacím poli napište „Český lev filetype:SVG„.

SVG soubor si stáhněte a otevřete tinkercad.com.

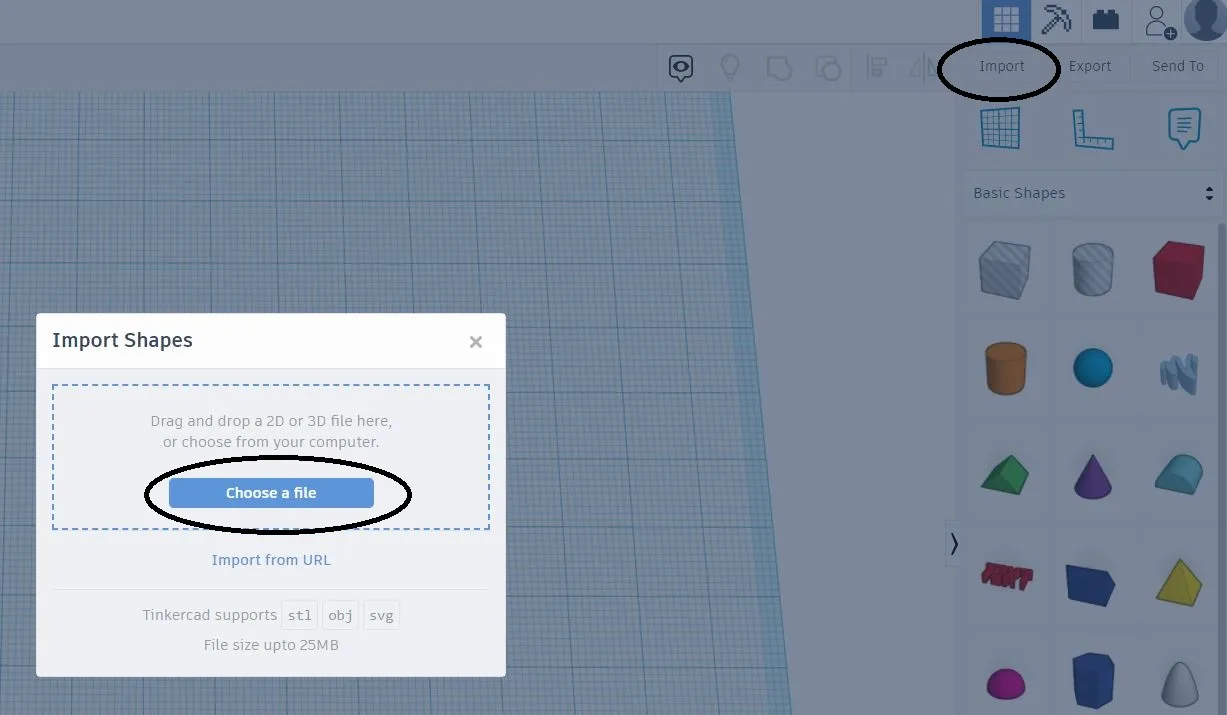

Tady si naimportujete (přes tlačítko import) vygooglený SVG soubor.

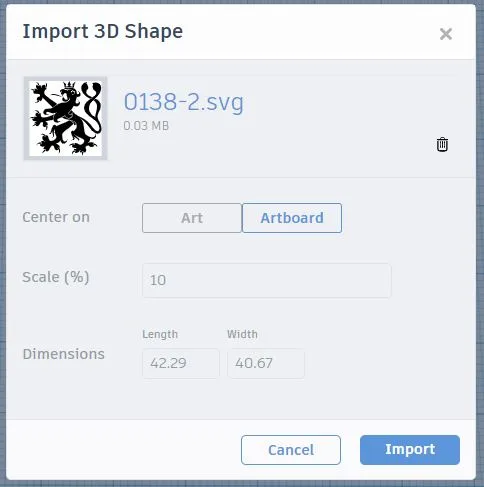

A upravíte rozměry.

To je všechno.

Český lev ve formátu PNG

Pokud jste obrázek ve formátu SVG nenašli, nic se neděje. Sousta obrázků je k nalezení i ve formátu PNG.

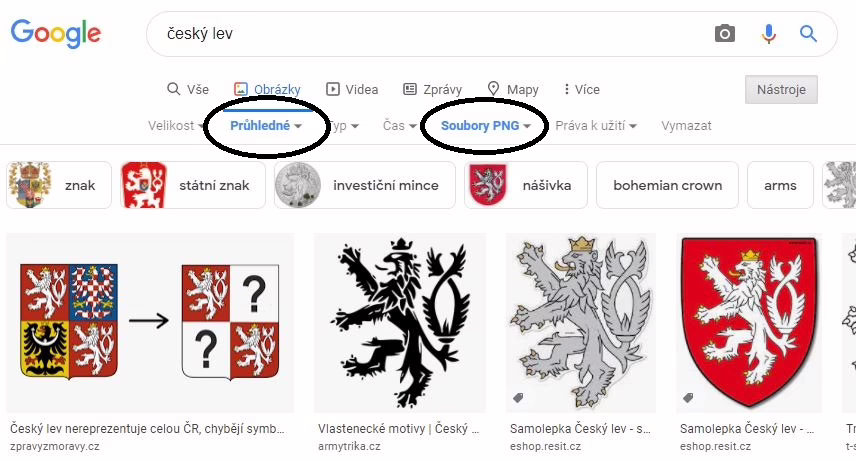

Opět vyhledáme Český lev a upravíme nastavení: soubor PNG, barva: Průhledná.

To nám najde spoustu obrázků a vy si jeden vyberte a stáhněte.

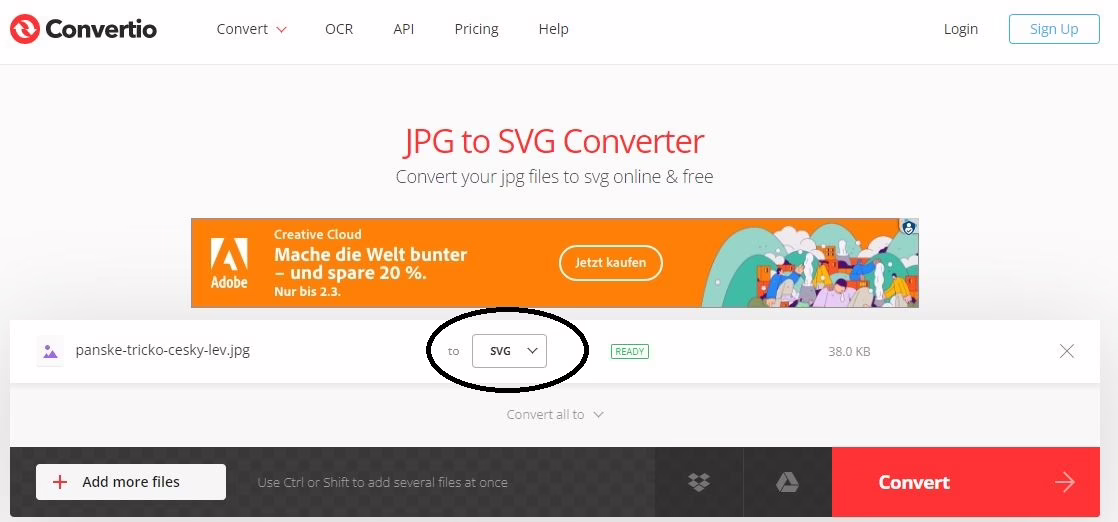

Otevřete si stránku convertio.co a nahrajte PNG soubor.

Při konverzi vyberete typ souboru SVG.

Vygenerovaný soubor si uložte.

V tinkercad opět naimportujte vygenerovaný SVG soubor

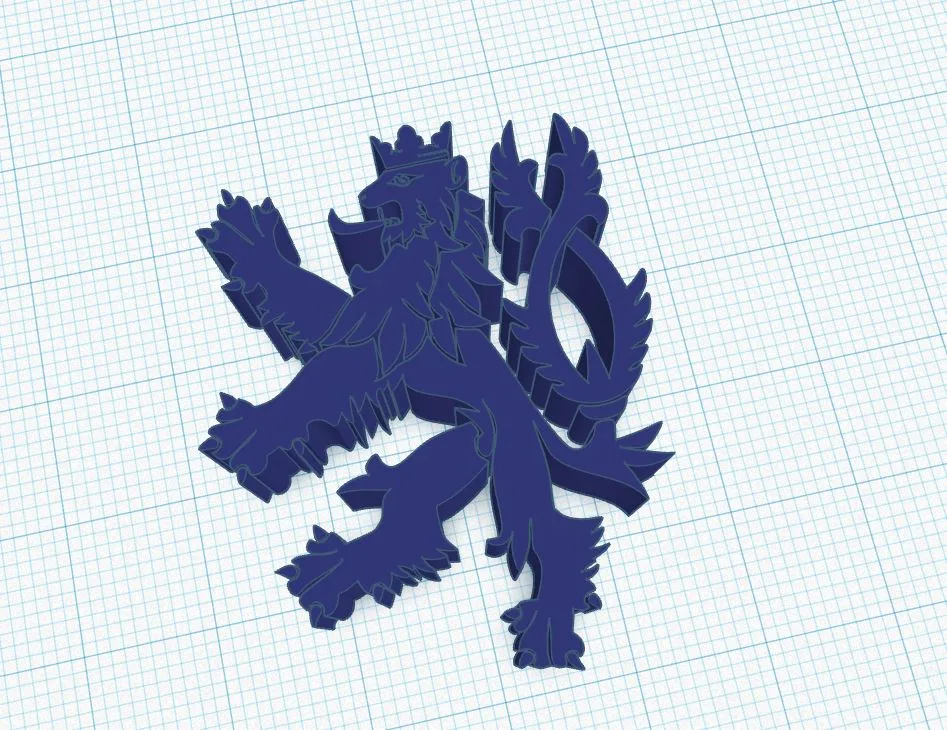

A tady je naimportovaný model

PNG to STL díky imagetostl.com

Aktualizace: Ve facebookové skupině 3D tisk jsem dostal tip na stránku https://imagetostl.com/

Najdete si opět nějaký obrázek. Otevřete si stránku imagetostl.com

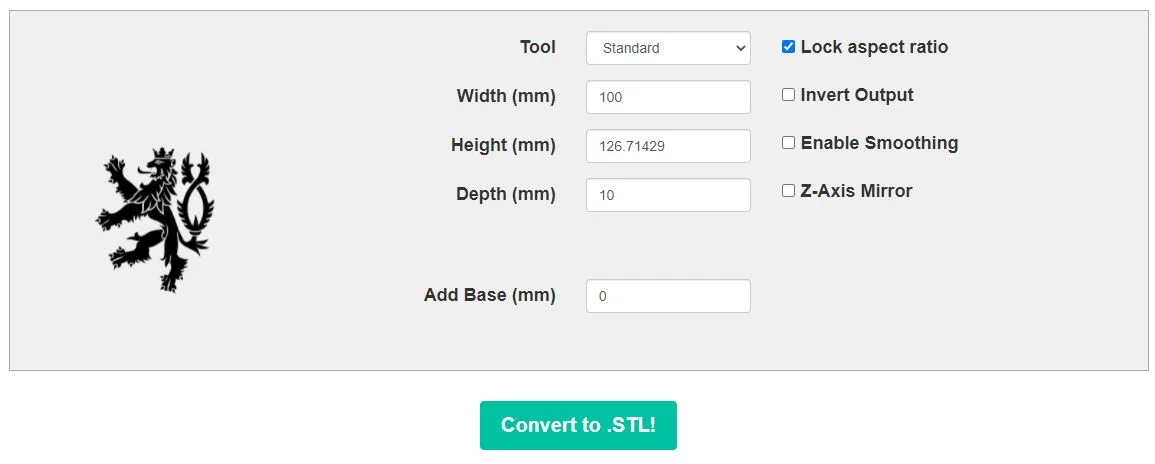

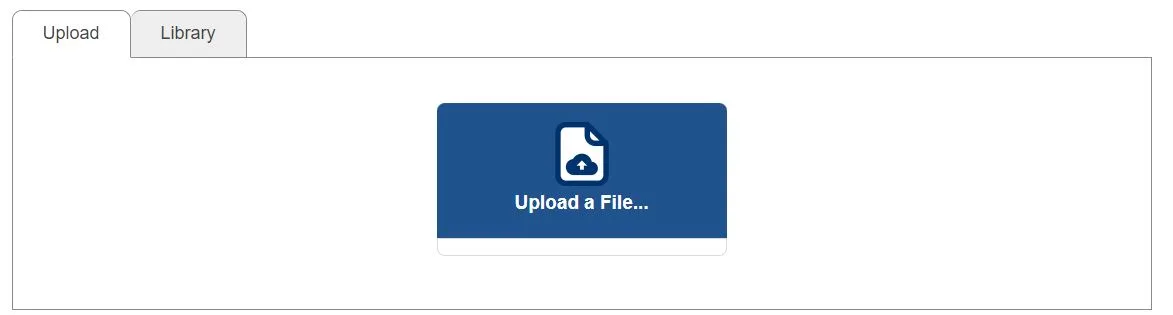

Nahrajete obrázek.V tomto okně si můžete upravit nastavení vygenerovaného STL.

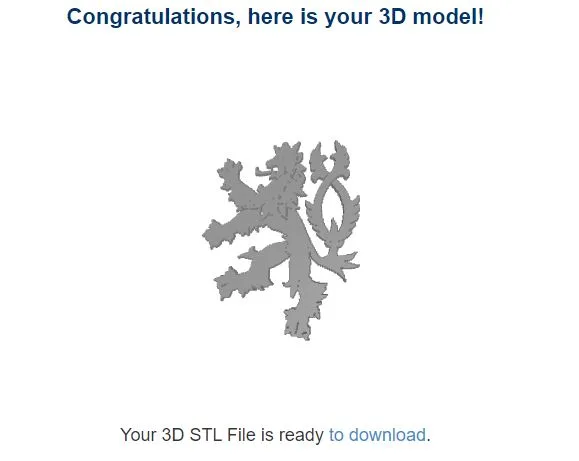

A tady máme výsledek.

Závěr

Vytvořit si STL soubor z obrázku vážně není nic složitého. Všechno ale závisí od toho, jaký typ obrázku najdete a jak kvalitní je jeho zpracování.
